ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Главная коробка передач)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
65. За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификации элементов трансмиссии. На стр. 104 указаны каталожные
номера продуктов POLARIS.
Уровень масла
Заливная пробка расположена на задней части
картера КПП. Проверьте уровень масла, он дол-
жен доходить до нижней части заливного отвер-
стия.
1. Расположите технику на ровной поверхно-
сти.
2. Включите парковочную передачу.
3. Выверните заливную пробку. Проверьте уро-
вень масла.
4. Долейте рекомендованное масло при необхо-
димости.
5. Установите заливную пробку. Затяните в
соответствии со спецификацией.
Замена масла
Для поддержания гарантии на мотовездеход
(снегоболотоход) замену масла в коробке передач должен производить дилер. Сливная
пробка расположена на дне коробки передач.
1. Выверните заливную пробку.
2. Расположите емкость для использованного масла под сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Затяните в соответствие со специфика-
цией.
5. Долейте рекомендованное масло.
6. Установите заливную пробку. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
Трансмиссия
RANGER
Diesel/
RANGER
CREW, спецификации
Трансмиссия
Масло
Емкость
Затяжка залив-
ной пробки
Затяжка сливной
пробки
Главная коробка
передач
(Трансмиссия)
AGL Gearcase
Lubricant &
Transmission Fluid
1200 мл
16.3 Нм
16.3 Нм
Передний редуктор
Жидкость Demand
drive
200-225 мл
11-13.6 Нм
11-13.6 Нм

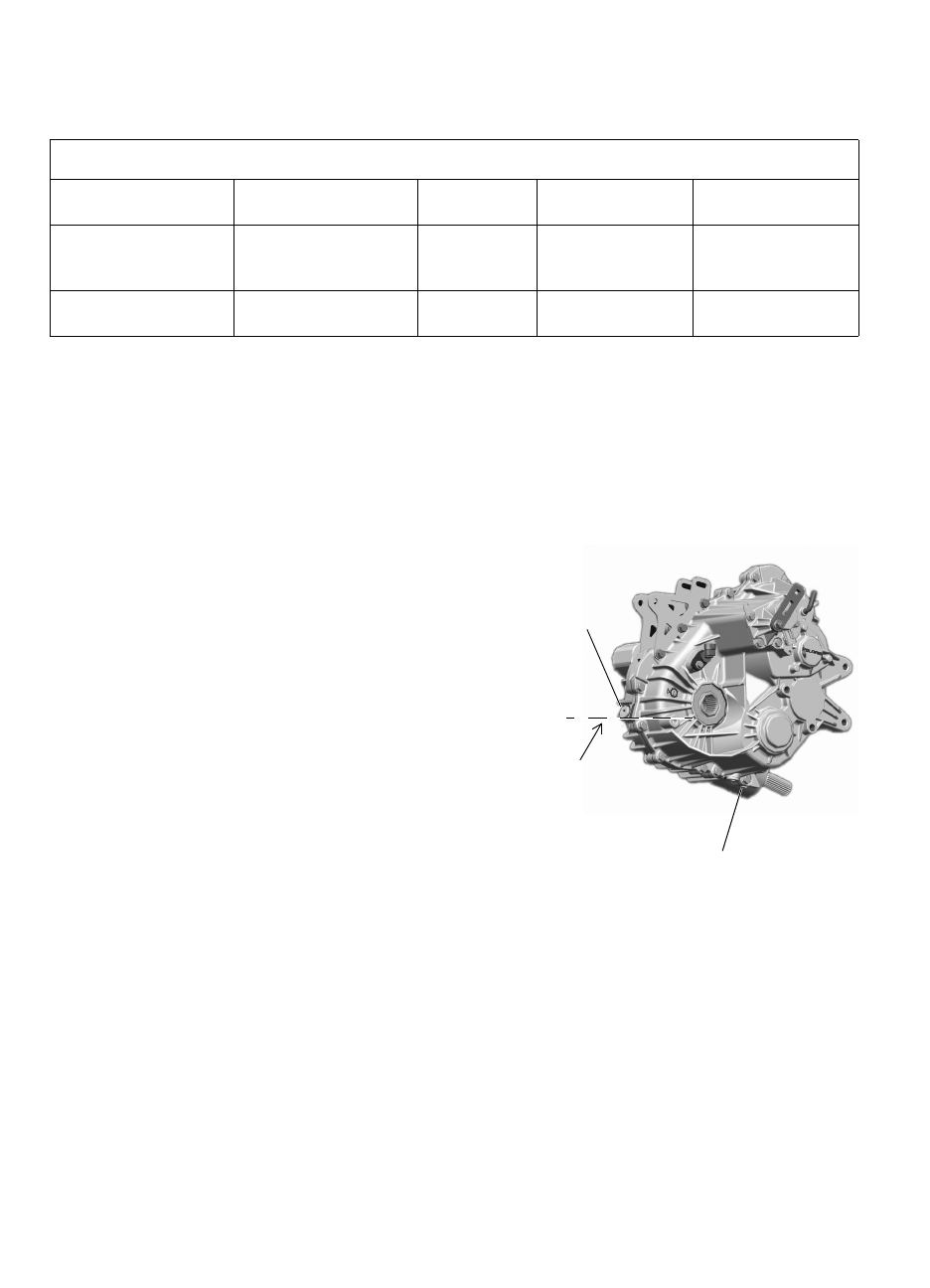

Сливная пробка
Проверка
уровня масла/
заливная
пробка
Уровень
Содержание
