ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

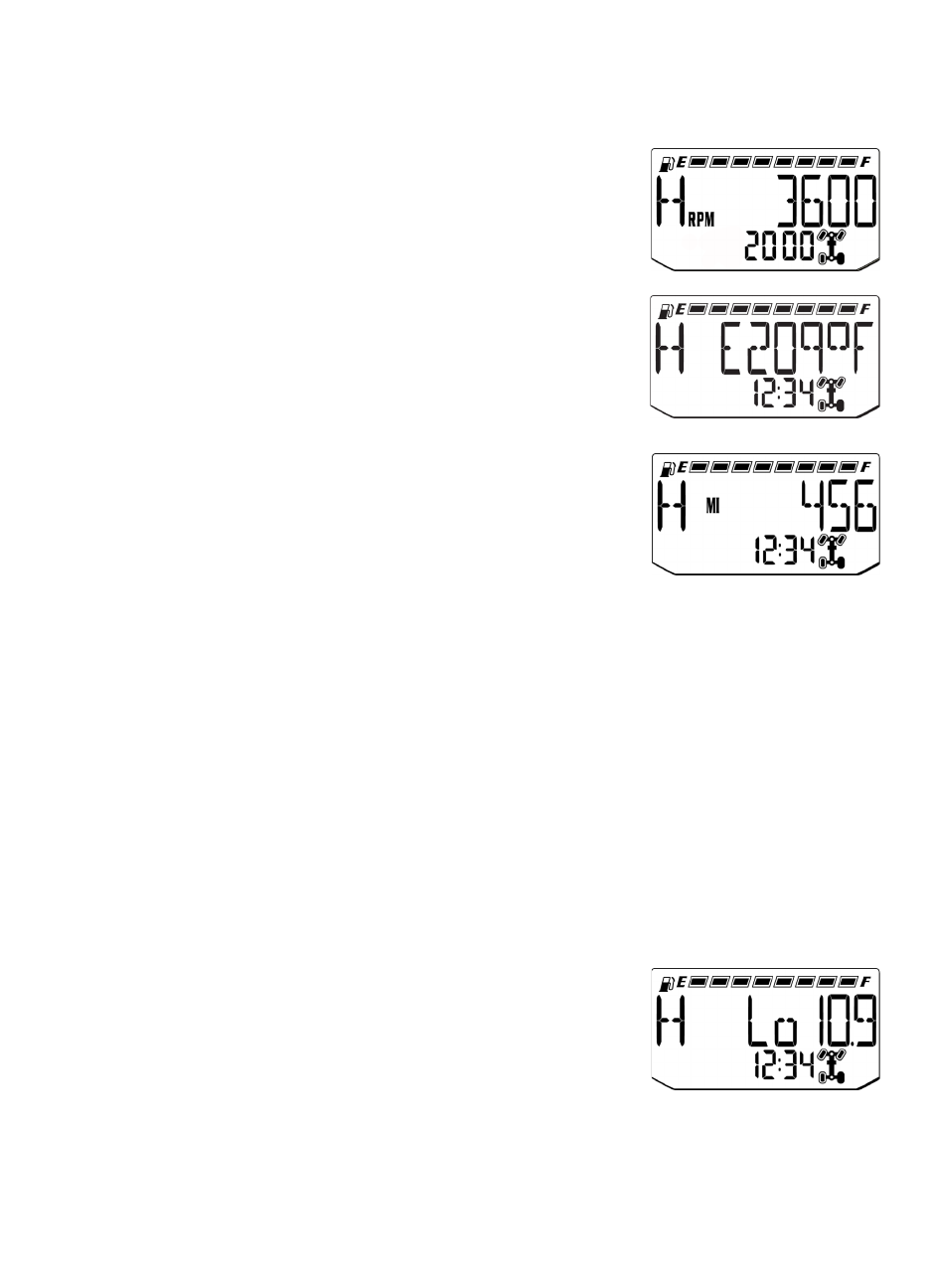

Цифровой прибор
Информационный дисплей
Тахометр (об/мин)
Обороты двигателя отображаются в цифровом формате.
Температура двигателя
Температура двигателя может отображаться в °F или °C.
Для изменения формата см. информацию в разделе “Еди-
ницы измерения”.
Часы
Часы - Время может выводится как в 12-часовом так и в 24-
часовом формате. Для изменения формата (стандартный 12-
часовой / метрический 24-часовой) см. информацию в раз-
деле “Единицы измерения”. Для настройки часов выпол-
ните следующие шаги:
1. Нажимайте на кнопку MODE, пока не отобразится поле
одометра.
2. Нажмите и удерживайте кнопку MODE до тех пор, пока цифра, соответствующая
количеству часов, не начнет мигать. Затем отпустите кнопку.
3. Когда на дисплее мигает настройка расстояния, нажмите кнопку MODE для пере-
хода на нужную настройку.
4. Нажмите и удерживайте кнопку MODE до тех пор, пока цифра, соответствующая
количеству минут, не начнет мигать. Затем отпустите кнопку.
5. Повторите шаги 3-4 дважды для настройки сегмента по 10 и 1-й минуте. После
завершения настройки сегмента по 1-минуте, выполните шаг 4, настройки будут
сохранены и и дисплей перейдет в режим часов.
Неверное напряжение зарядки
Чаще всего этот индикатор указывает на то, что обороты холостого хода слишком
малы для обеспечения нормальной зарядки батареи. Это также может быть следствием
высокой нагрузки на батарею от включенных потребителей тока (фар, вентилятора
двигателя, дополнительных аксессуаров).
Низкое напряжение в бортовой сети
Если напряжение в бортовой сети падает ниже 11 В, на
экране загорится значок "Lo" и появится значение текущего
напряжения. Если напряжение батареи упадет ниже 8.5 В, то
подсветка и значки на дисплее выключатся.
