ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Замена ремня/Очистка
При выходе из строя ремня вариатора всегда очищайте элементы вариатора и мотор-
ный отсек от останков ремня.
WARNING!
Если не удалить все остатки старого ремня при его замене, это может привести к
повреждению транспортного средства, потере контроля и тяжелой травме или смерти.
1. Расположите технику на ровной поверхности. Забло-
кируйте колеса, чтобы не допустить движение тран-
спортного средства. Включите нейтральную передачу.
2. Откройте кузов.

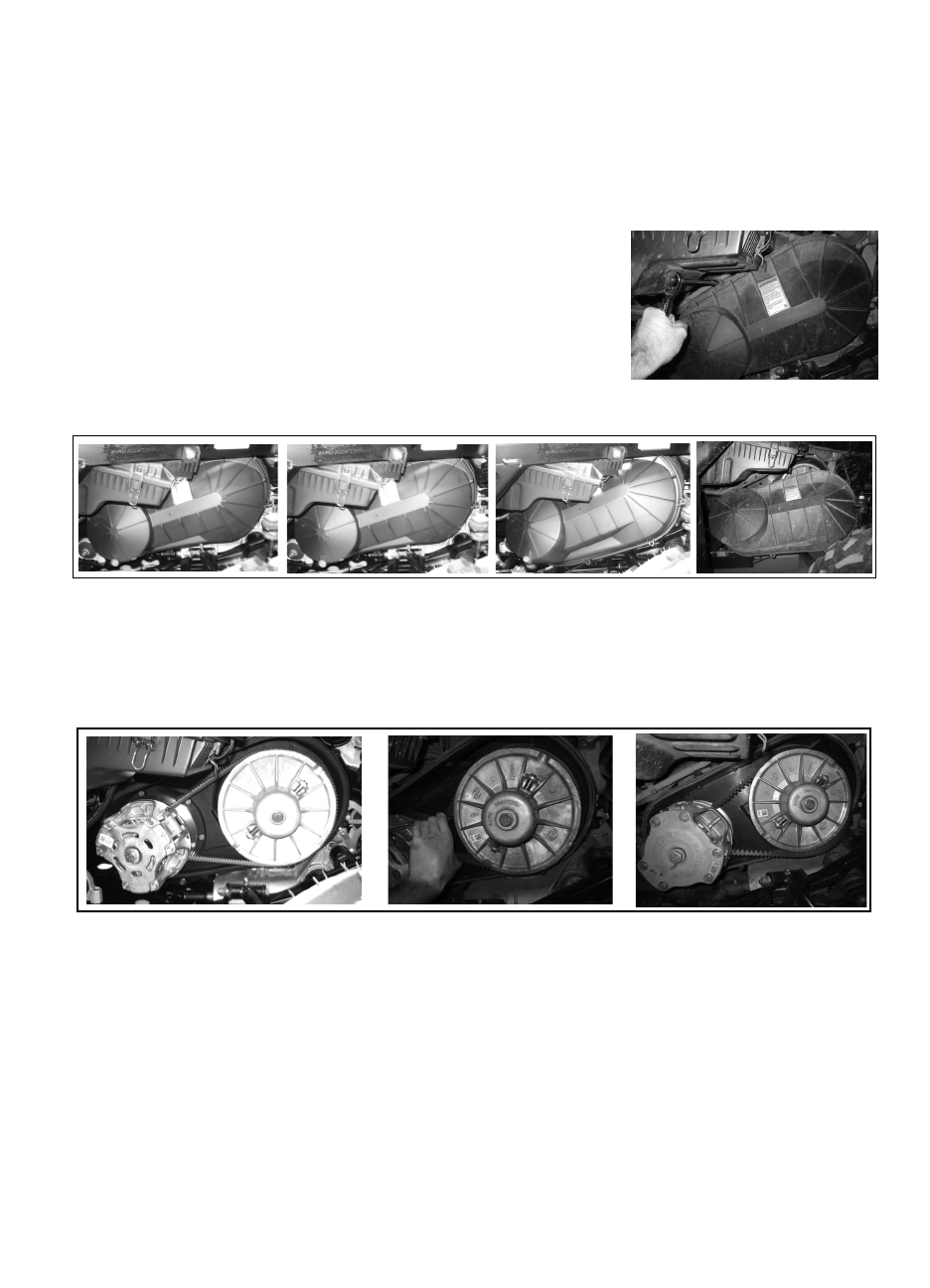

3. Открутите винты крышки вариатора с помощью тор-
цового ключа 3/8 “.
4. Для снятия крышки поднимите ее вверх, затем вытя-
ните крышку над подвеской, держа за нижнюю часть.
5. Убедитесь, что прокладка крышки не выпала из паза при снятии крышки.
6. Сожмите ремень таким образом, чтобы он продвинулся к центру фланцев ведо-
мого шкива, и его натяжение между шкивами ослабло.
7. Снимите ремень стороны ведомого шкива.
Шаг 4
Шаг 5
Шаг 6
