ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло двигателя
Замена моторного масла и фильтра
Меняйте масло в соответствии с интервалами, указываемыми в таблице регламента
технического обслуживания, начинающейся на стр. 65. При замене масла необходимо
заменять масляный фильтр.
Для поддержания гарантии на транспортное средство замену масла в двигателе дол-
жен производить дилер. Сливная пробка расположена в нижней части картера.
Доступ
к сливной пробке осуществляется через отверстие в защите днища (см. след. стр.).
ПРЕДОСТЕРЕЖЕНИЕ!
Перед откидыванием грузового кузова для доступа к к отсеку двигателя,
полностью освободите кузов от груза.
Масляная крышка, щуп и фильтр находятся под кузовом.
1. Освободите кузов от груза. См. стр. 53.
2. Расположите технику на ровной поверхности.
3. Включите парковочную передачу.
4. Встаньте в стороне сбоку и потяните за рукоятку фиксации кузова от опрокидыва-
ния. Поднимите переднюю часть кузова
5. Обнаружьте сливную пробку, через отверстие в защите днища.
6. Очистите область вокруг сливной пробки.
ПРЕДОСТЕРЕЖЕНИЕ!
Горячее масло может вызвать
ожоги. Не допускайте контакт с горячим маслом.
7. Установите емкость для сбора масла под
масляную пробку. Полностью слейте масло.
8. Ключом для демонтажа масляного фильтра
поверните против часовой стрелки и снимите
фильтр.
9. Используя чистую ткань, очистите посадоч-
ное место фильтра.
10. Смажьте уплотнительное кольцо нового
фильтра свежим маслом. Проверьте кольцо.
11. Установите новый фильтр и затяните его от
руки до касания прокладки посадочной
поверхности, затем подтяните фильтр еще на
1/2 оборота.

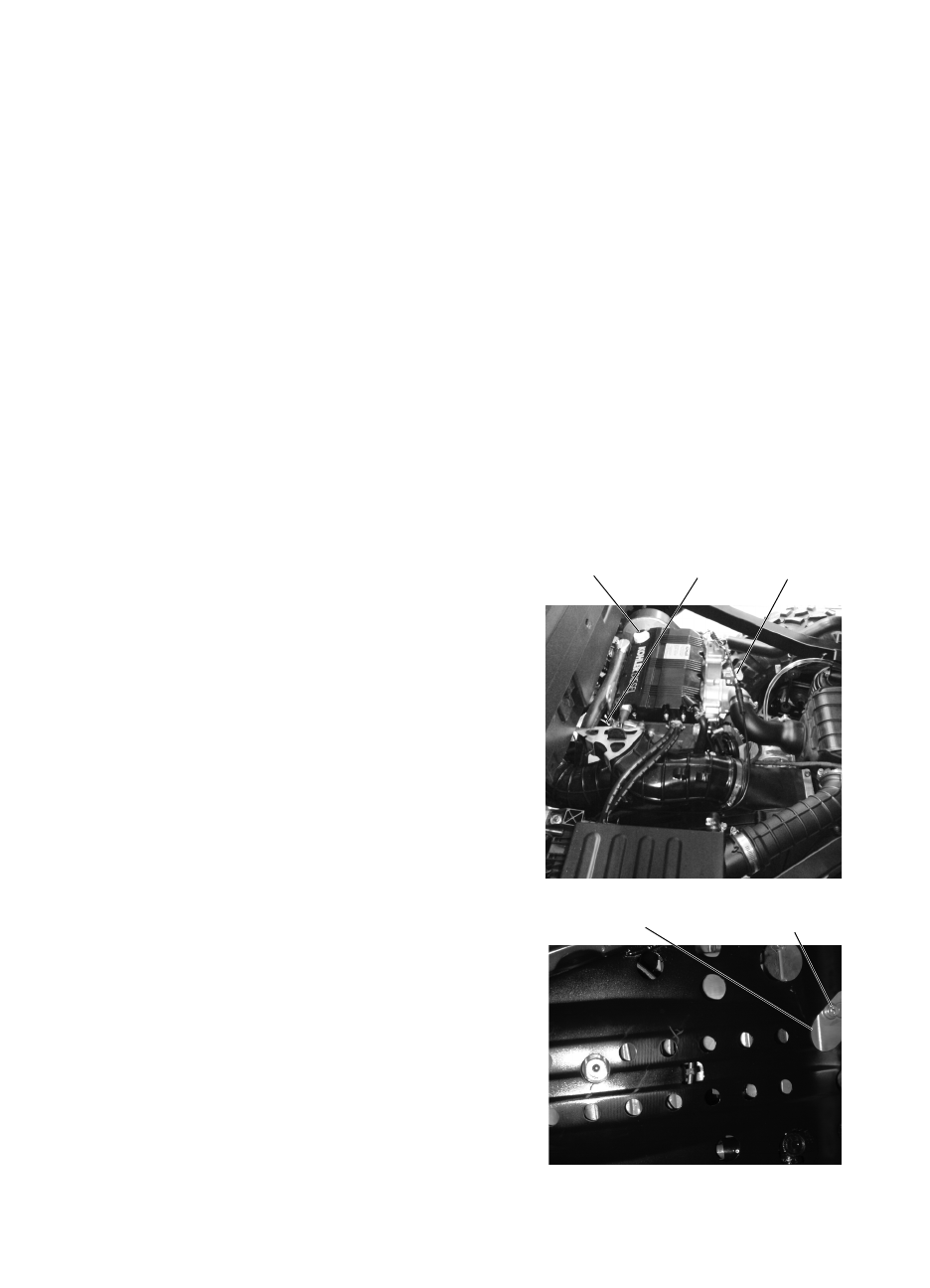

Сливная
пробка
Отверстие
для доступа
Защита днища, вид снизу
Заливная
пробка
Масляный
фильтр
Щуп
