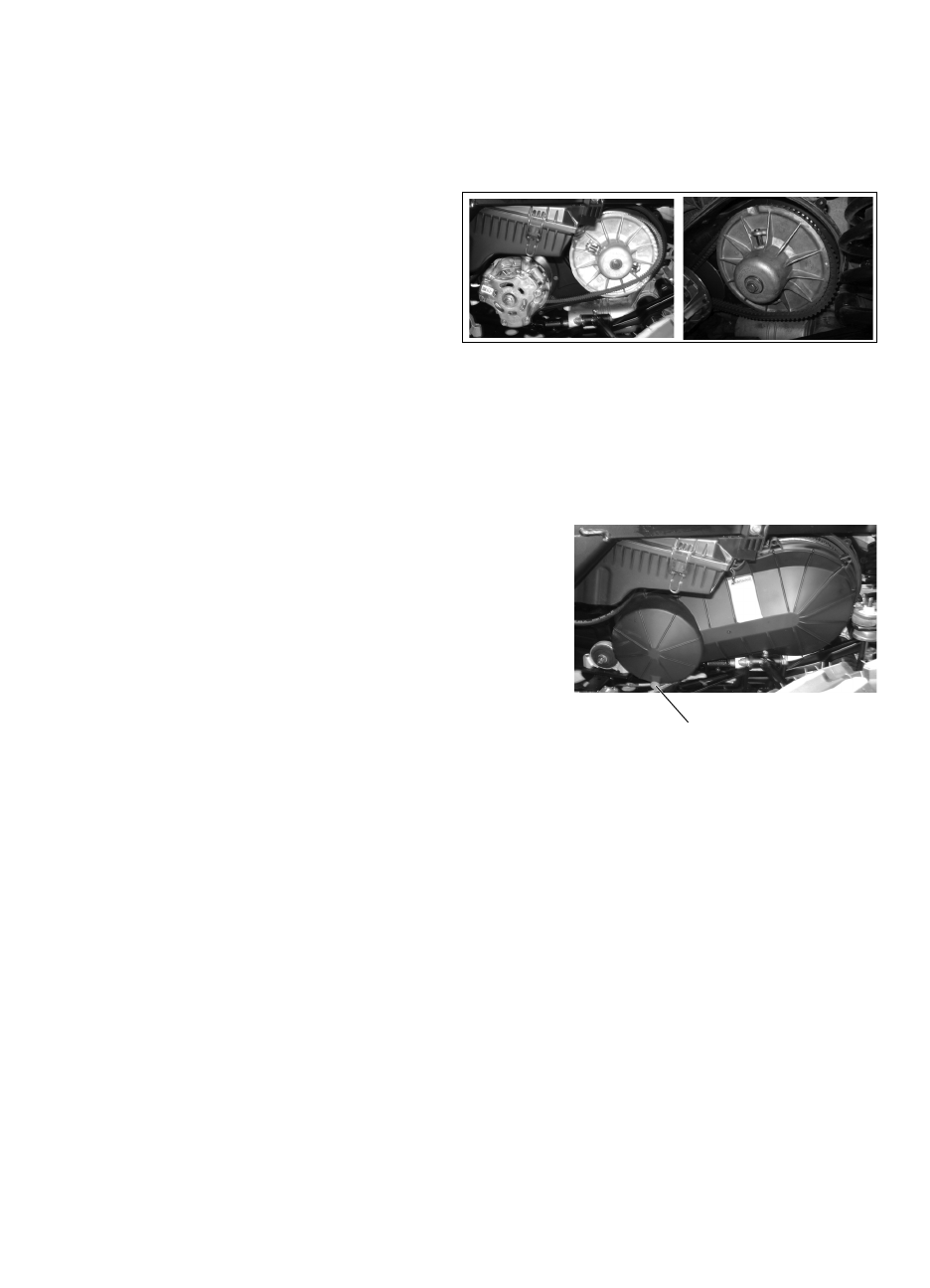

79
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Замена ремня/Очистка
14. Установите кожух вариатора в порядке, обратном его снятию, поместив верх
кожуха на свое место.
15. Установите все болты кожуха вариа-
тора. Затяните моментом 5.5-6.5 Нм.
Просушка вариатора
Вода случайно может попасть внутрь вариатора. Перед началом движения воду необ-
ходимо удалить.
1. Расположите технику на ровной поверхности. Включите парковочную передачу.
Выключите двигатель.
2. Снимите сливную пробку. Полностью слейте
воду. Установите сливную пробку.
3. Запустите двигатель.
4. В течение 10-15 секунд несколько раз нажмите
и отпустите рычаг акселератора, чтобы просу-
шить ремень и шкивы вариатора. Не держите
двигатель на повышенных оборотах более 10
секунд.
5. Сбросьте обороты до холостых. Включите тор-
моз. Включите понижающую передачу.
6. Убедитесь в отсутствии проскальзывания
ремня. Если ремень проскальзывает, еще раз просушите процедуру просушки.
7. Как можно скорее обратитесь к дилеру POLARIS для ремонта и технического
обслуживания.
Сливная пробка
