81
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

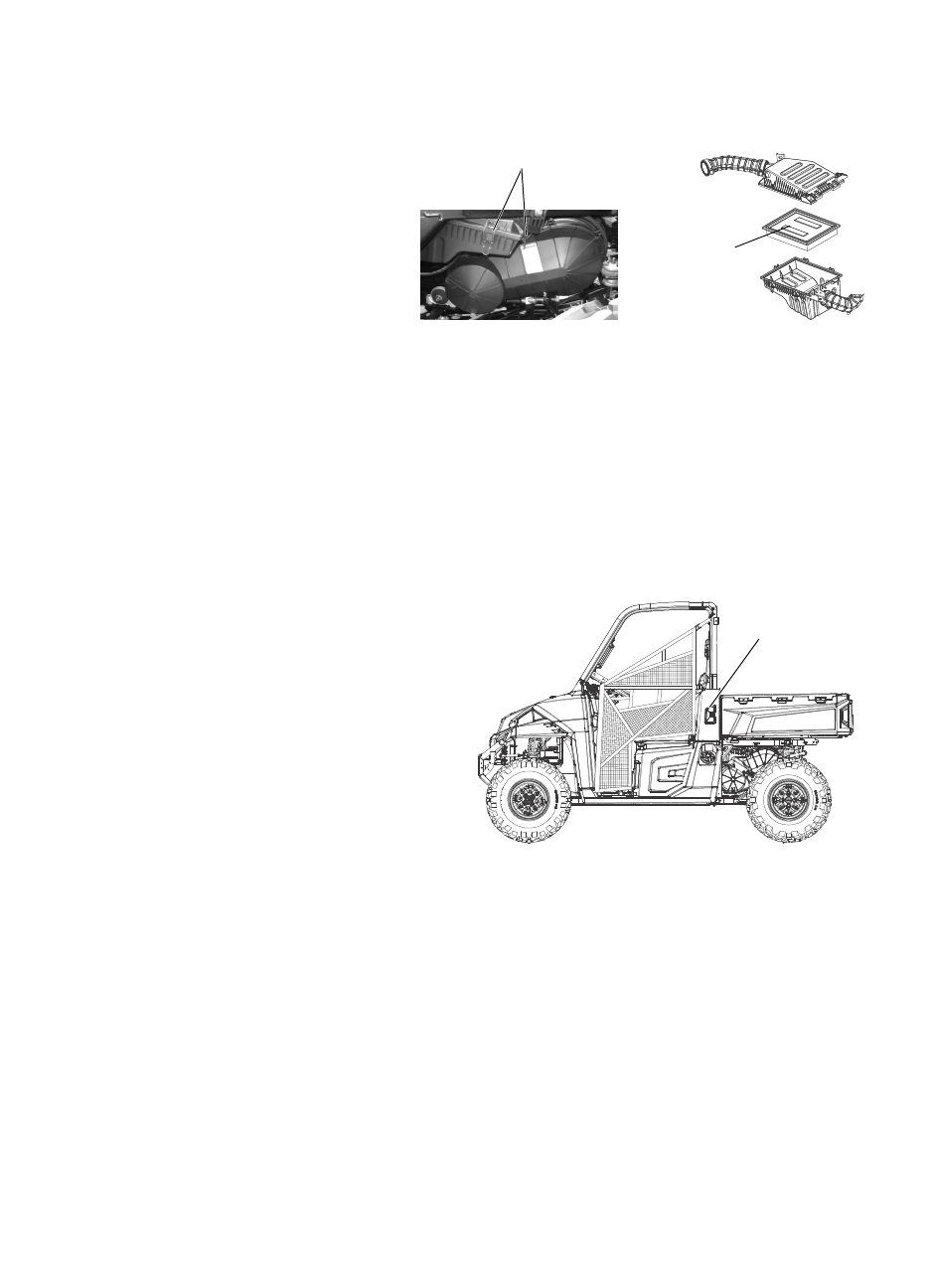

Фильтры
Воздушный фильтр
Меняйте масло в соответствии с
интервалами, указанными в
таблице регламента технического
обслуживания, начинающейся на
стр. 65. Обслуживайте воздушный
фильтр более часто, если мотове-
здеход эксплуатируется во влаж-
ных условиях или на режимах
максимальной мощности.
1. Для доступа к воздушному
коробу,поднимите кузов.
2. Откройте 5 защелок крышки воздухозаборника и отодвиньте короб вниз, чтобы
извлечь воздушный фильтр.
3. Снимите фильтр.
4. Проверьте полость воздушного короба на предмет отсутствия масла или влаги.
Вытрите все посторонние загрязнения тканью.
5. При необходимости замените воздушный фильтр. Не пытайтесь промывать воз-
душный фильтр водой.
Префильтры
Воздухозаборник двигателя располо-
жен стороны водителя мотовездехода.
Воздухозаборник вариатора располо-
жен с пассажирской стороны мотове-
здехода (снегоболотохода).
Проверяйте префильтры перед каждой
поездкой на мотовездеходе (снегобо-
лотоходе). Вытрите все посторонние
загрязнения тканью.
Левая сторона
Воздушный
фильтр
Правая сторона
5 защелок
Префильтры
(с обеих сторон)
