23

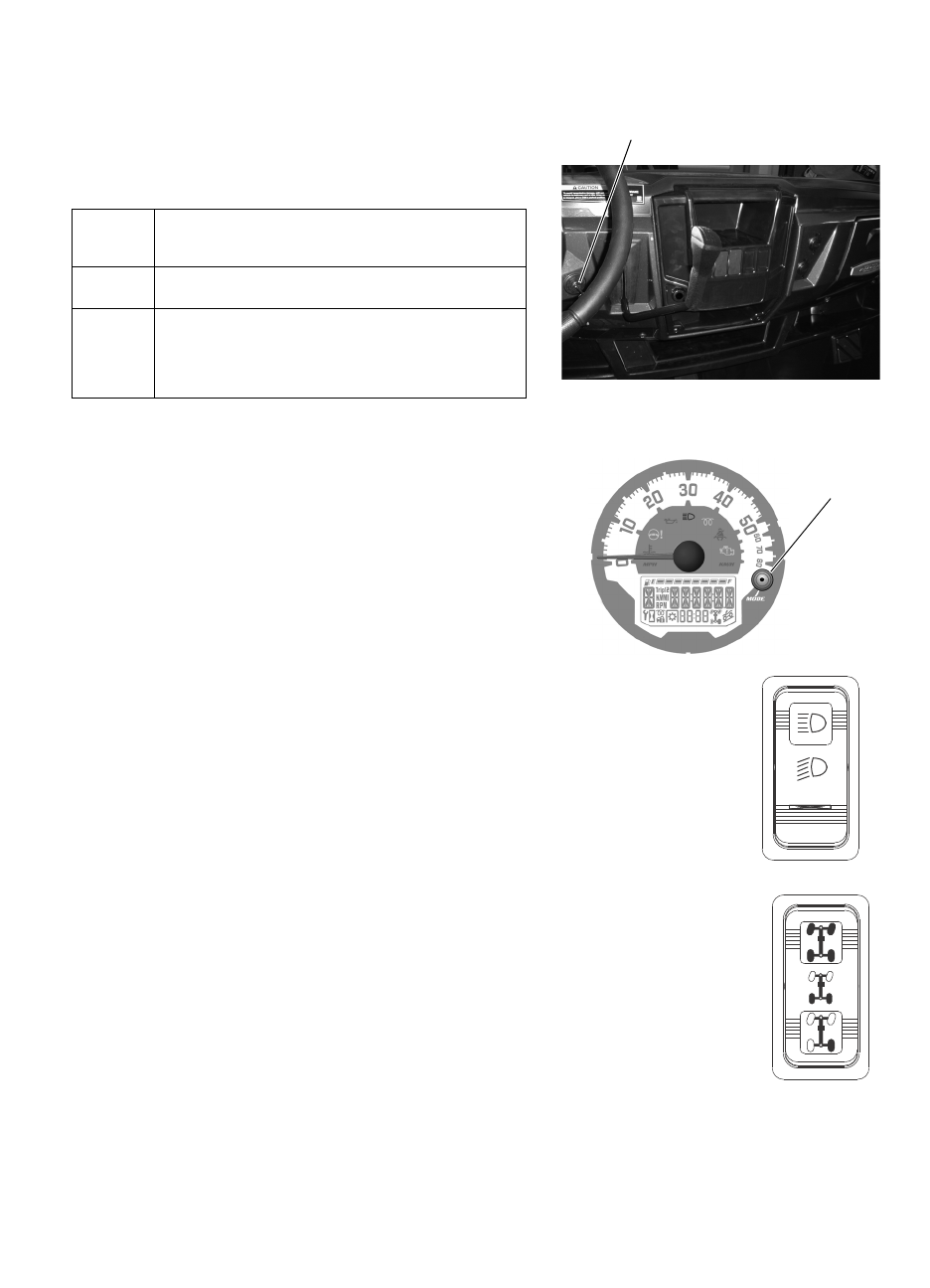

ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Замок зажигания
Замок зажигания имеет 3 положения. Ключ
можно вынуть из замка зажигания только в
положении OFF.
Кнопка MODE
Кнопка MODE расположена на цифровом приборе.
Используйте кнопку MODE для переключения фун-
кций прибора. См. стр. 30-34.
Выключатель фар
Для включения фар зажигание должно быть вклю-
чено. Нажмите на верхнюю часть переключателя для
включения дальнего света фар. Переместите пере-
ключатель в средние положение для включения
ближнего света фар. Нажмите на нижнюю часть
переключателя для выключения фар.
Система полного привода (AWD)/разбло-
кировка дифференциала
Переключатель системы полного привода (AWD)
имеет 3 положения:
• Полный привод (AWD)
• Задний привод (2WD)
• Дифференциал разблокирован
Нажмите на верхнюю часть кнопки для включения
автоматической системы полного привода (AWD).
См. стр. 54 с инструкциями по правильному пользо-
ванию.
Переместите переключатель в среднее положение
для включения только заднего привода с заблокиро-
ванным задним дифференциалом. Нажмите на
нижнюю часть переключателя для разблокировки
заднего дифференциала при заднем приводе. См. стр.
55 с инструкциями по правильному использованию.
ВЫКЛ
(OFF)
Двигатель выключен. Электросистема
обесточена, за исключением электрической
розетки 12V.
ВКЛ
(ON)
Включено зажигание. Электросистема
задействована.
ВКЛ
(START)
После выключения индикатора свечей
накаливания поверните ключ в положение
START для включения электрического
стартера. При отпускании ключа он вернется в
положение ON.
Замок зажигания
Кнопка
MODE
ДАЛЬНИЙ
ВЫКЛ
БЛИЖНИЙ
AWD
Дифференциал
заблокирован
Дифференциал
разблокирован
