83
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

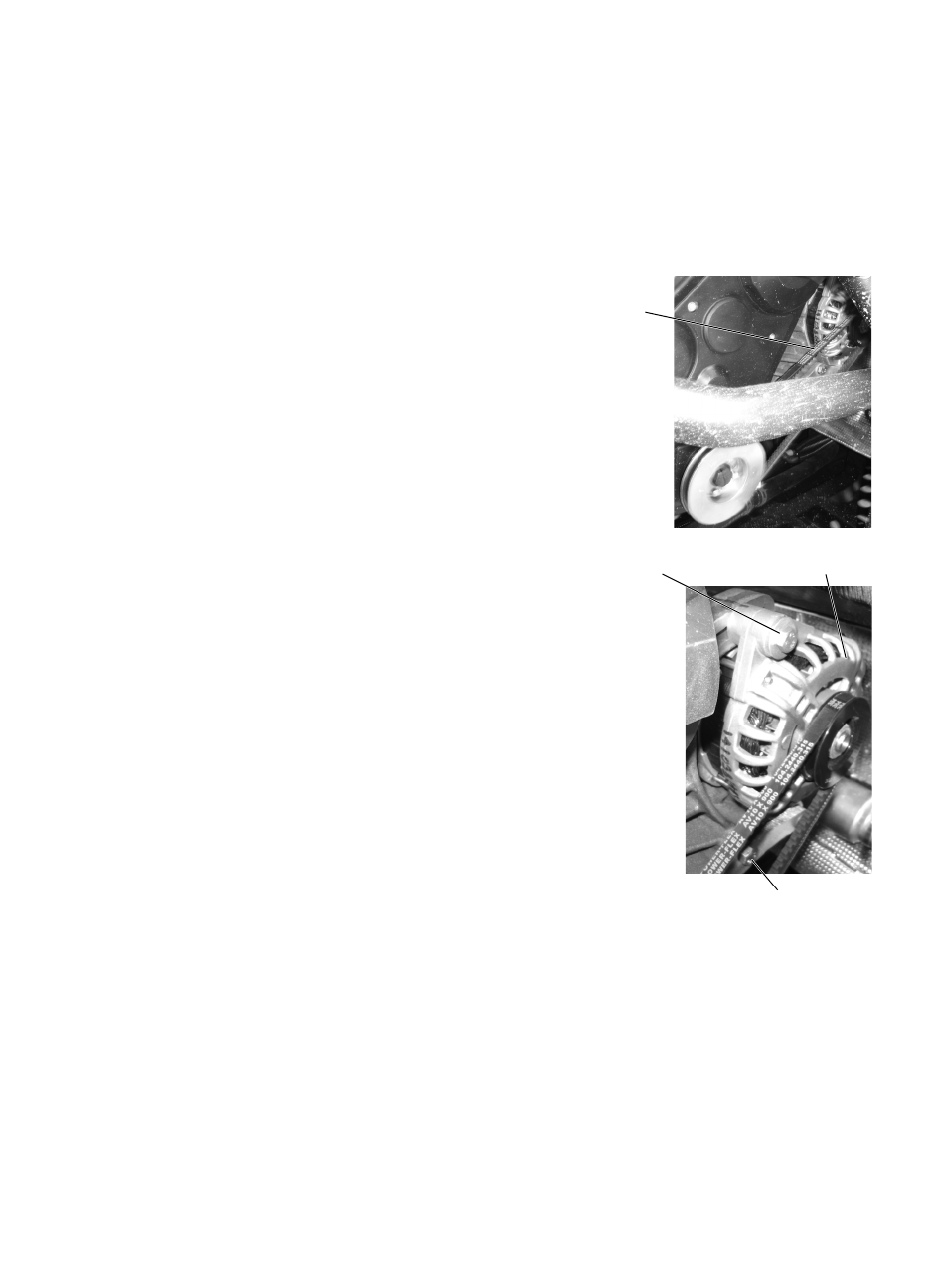

Ремень генератора
Регулировка приводного ремня
Проверяйте состояние ремня генератора в соответствии с интервалами, указанными в
таблице регламента технического обслуживания, начинающейся на стр. 65.
Остановите транспортное средство на ровной поверхности. Включите парковочную
передачу, выключите двигатель и сойдите с транспортного средства. См. стр. 43.
1. Поднимите кузов.
2. Ремень натянут правильно, если прогиб ремня в
средней части составляет 7-10 мм при приложе-
нии к нему силы 89 Н.
3. Если натяжение ремня некорректно, ослабьте
болт крепления и регулировочный болт.
4. Переместите верхнюю часть генератора для
натяжения ремня.
5. Затяните болт крепления (момент затяжки 25
Нм).
6. Затяните регулировочный болт (момент
затяжки 25 Нм).
7. Опустите кузов.
Середина
ремня
Регулировочный
Генератор
Болт крепления
