78
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Замена ремня/Очистка
8. Вращайте ведомый шкив рукой,
пока ремень полностью не сни-
мется.
9. Пропустите ремень спереди
между ведущим шкивом вариатора и внутренний
кожухом, чтобы его полностью снять.
10. Очистите все отложения и налет вокруг вариа-
тора.
11. Очистите впускной канал вариатора.
12. Проверьте сальники и уплотнения двигателя и
трансмиссии на предмет повреждений. Обрати-
тесь к дилеру в случае обнаружения поврежде-
ний.
Подсказка:
Проскальзывание ремня может привести к
перегреву, что разрушит ремень и повредит наружные
кожухи вариатора. Используйте понижающую передачу
при движении на малых скоростях, для увеличения
срока службы деталей вариатора (ремня, крышки и
т.д.).
13. Для установки ремня оденьте один конец ремня
на ведомый шкив. Расположите ремень вокруг
ведомого шкива между фланцами с минималь-
ным натяжением. Вращайте ведомый шкив, пока
ремень не встанет на свое место.

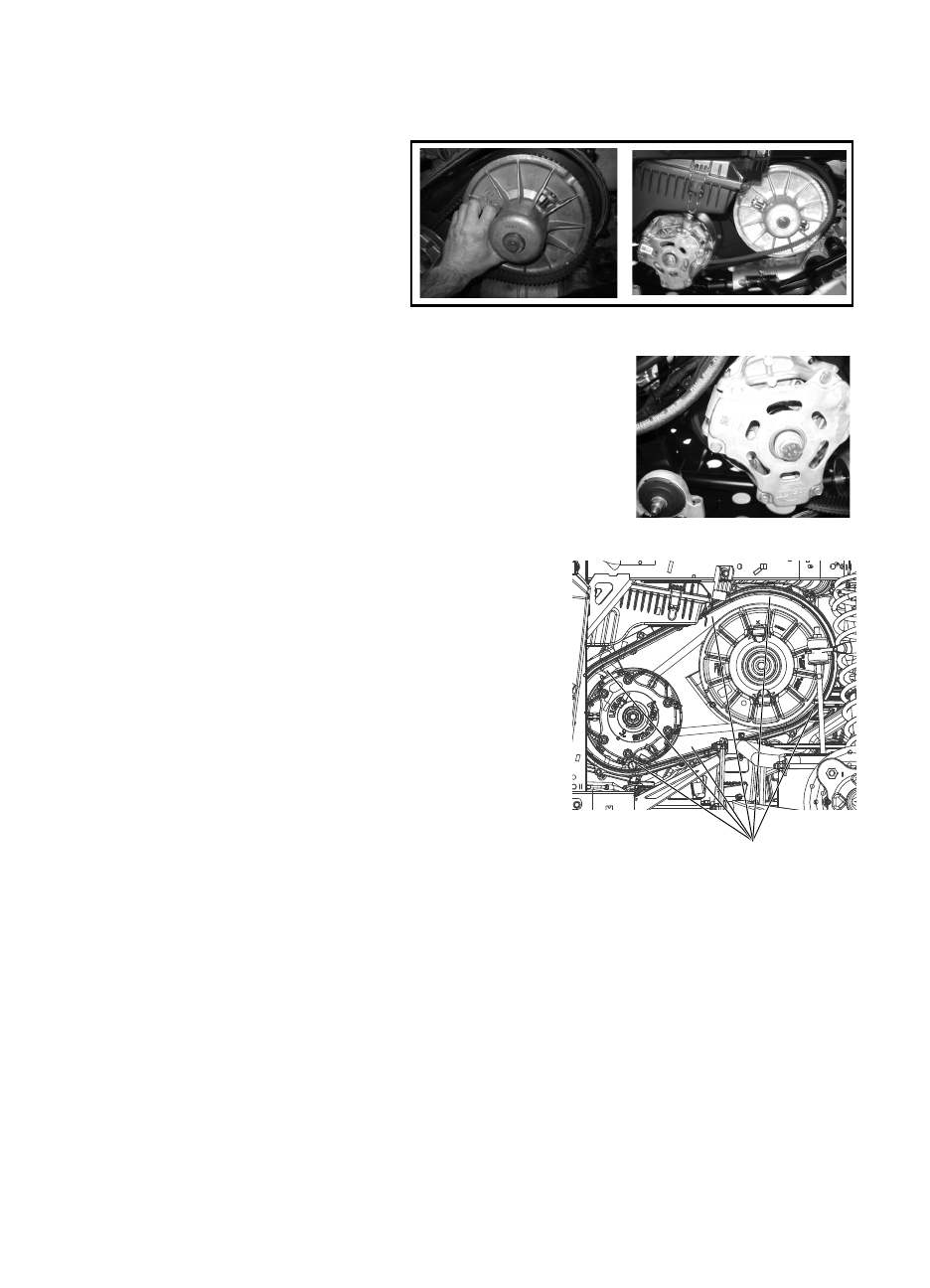

Шаг 8
Шаг 9
Удаляйте все остатки
