95

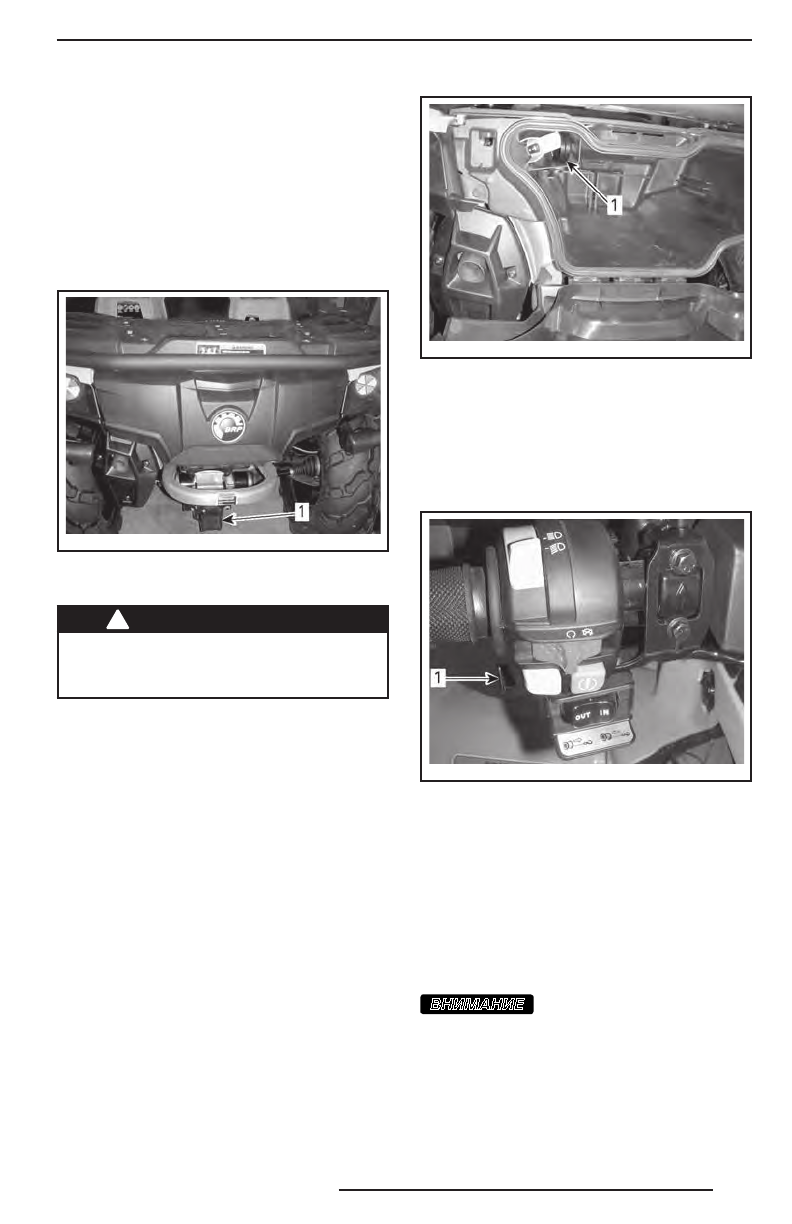

8) Сцепное устройство
Устройство предназначено для установ-
ки шарового шарнира при буксировке
прицепа. Подберите и установите ша-
ровой шарнир в соответствии с реко-
мендациями изготовителя. Рекоменда-
ции по перевозке и буксировке грузов
см. в разделе «
ТЕХНИЧЕСКИЕ ХАРАК-
ТЕРИСТИКИ
».
vm o20 12-0 12- 023 _a
ТИПОВОЙ ВАРИАНТ
1. Сцепное устройство
!
ПРЕДОСТЕРЕЖЕНИЕ
Размер шарового шарнира должен
соответствовать параметрам букси-
руемого груза.
ПРИМЕЧАНИЕ:
Чтобы обеспечить пра-
вильную установку, следуйте рекомен-
дациям, предоставленным производите-
лем устройства.
9) Возимый комплект
инструментов
Возимый комплект инструментов распо-
лагается под сиденьем. В комплект вхо-
дят инструменты, необходимые для про-
ведения элементарного технического об-
служивания.
10) Пульт дистанционного
управления лебёдкой
Модели, оборудованные лебёдкой
Пульт дистанционного управления, об-
легчающий управление лебёдкой, вхо-
дит в комплект поставки мотовездехода.
Пульт дистанционного управления ле-
бёдкой располагается в заднем багаж-
ном отделении.
vm o20 12-0 12- 025 _a
1. Пульт дистанционного управления лебёдкой
Чтобы использовать пульт дистанционно-
го управления лебёдкой вместо располо-
женного на руле переключателя, подсо-
едините пульт к разъёму, распложенно-
му под многофункциональным переклю-
чателем на левой рукоятке руля.
vm o20 12-0 12- 053 _a
ТИПОВОЙ ВАРИАНТ
1. Разъем для подключения пульта дистанционно-
го управления
ПРИМЕЧАНИЕ:
Интенсивное использо-
вание лебёдки в течение продолжитель-
ного времени может привести к разряду
аккумуляторной батареи.
Более подробную информацию об ис-
пользовании лебёдки см. в Руководстве
по эксплуатации лебёдки.
ВНИМАНИЕ
Если Вы не пользуетесь
пультом дистанционного управления,
отсоедините его и храните в надёж-
ном месте.
