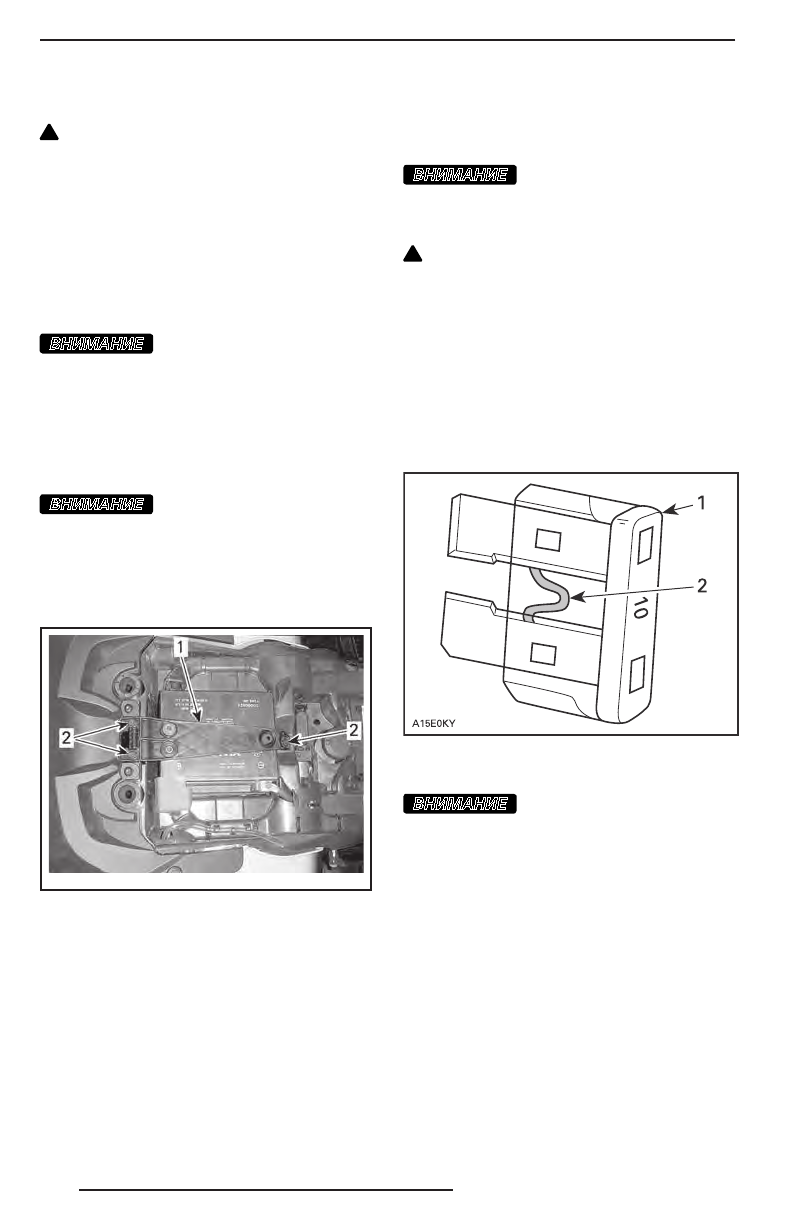

132
Аккумуляторная батарея
!
ОСТОРОЖНО Не заряжайте акку-
муляторную батарею на борту мото-
вездехода.
На этих моделях мотовездеходов ис-
пользуются аккумуляторные батареи
VRLA (свинцово-кислотные батареи
с клапанным регулированием). Аккуму-
ляторы этого типа — необслуживаемые,
долив дистиллированной воды в процес-
се эксплуатации не требуется.
ВНИМАНИЕ
Никогда не снимайте
герметичную крышку аккумуляторной
батареи.
Снятие аккумуляторной батареи
Сначала отсоедините ЧЁРНЫЙ провод
(–) от вывода батареи, а затем — КРАС-
НЫЙ (+).
ВНИМАНИЕ
Всегда сначала отклю-
чайте ЧЁРНЫЙ (–) провод.
Выверните винты крепления и сними-
те держатель аккумуляторной батареи,
а затем извлеките аккумуляторную ба-
тарею из рамы.
vm o20 12-0 12- 031 _a
1. Держатель аккумуляторной батареи
2. Винты крепления
Чистка аккумуляторной батареи
Для чистки корпуса и выводов аккумуля-
торной батареи пользуйтесь раствором
пищевой соды в воде.
Очистите клеммы проводов и выводы ак-
кумуляторной батареи от следов окисле-
ния проволочной щёткой.
Установка аккумуляторной батареи
Установка аккумуляторной батареи вы-
полняется в порядке, обратном снятию.
ВНИМАНИЕ
Всегда сначала подсое-
диняйте КРАСНЫЙ (+) провод.
Предохранители
!
ОСТОРОЖНО Перед ремонтом или
обслуживанием компонентов электро-
оборудования поверните ключ зажига-
ния в положение «OFF» (выкл.) (если
не указан иной порядок действий).
Осмотр предохранителей
Проверьте целостность нити.
Если нить перегорела, замените повреж-
дённый предохранитель, для определения
номинала предохранителя см. табл. ниже.
ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
ВНИМАНИЕ
Не пользуйтесь предо-
хранителями, рассчитанными на боль-
ший ток (большего номинала) — это
может привести к серьёзным повреж-
дениям.
Расположение переднего блока
предохранителей
Потяните вверх и вперед, чтобы снять
опору информационного центра со сво-
его места.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
