126

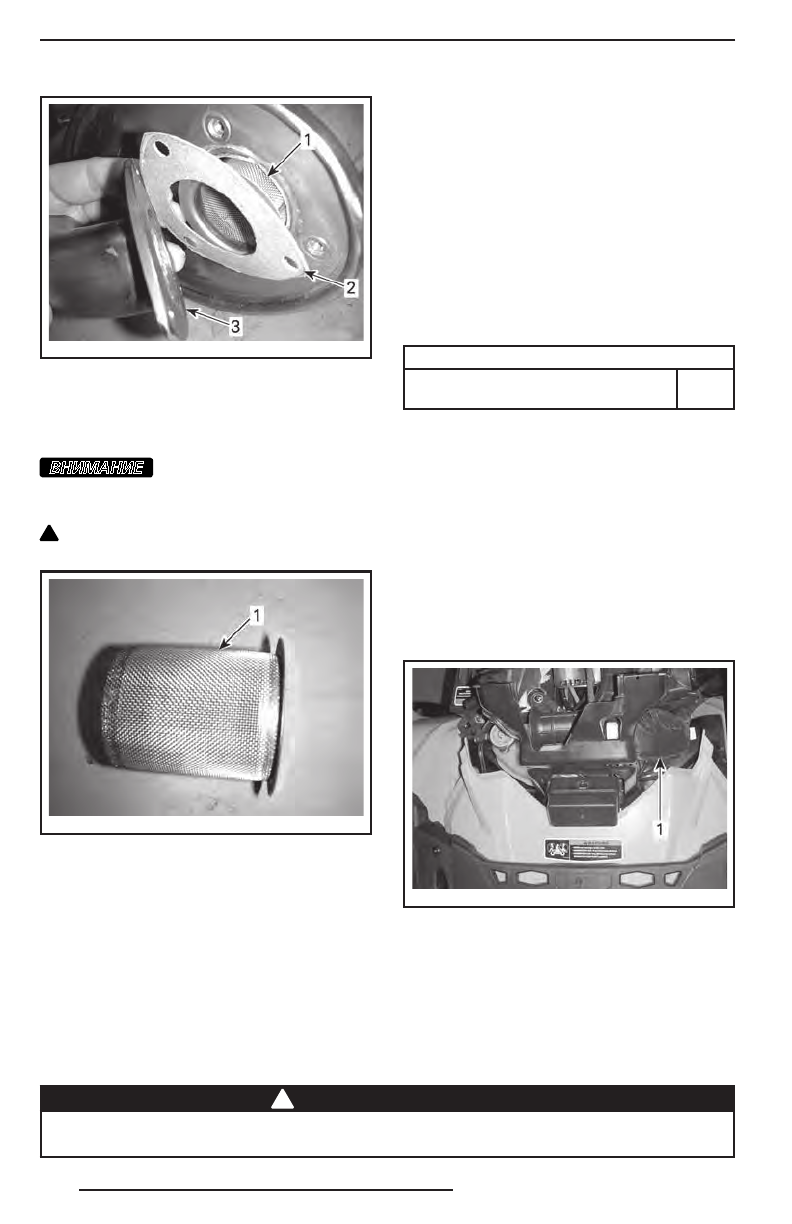

tmo2011-001-041_a

ТИПОВОЙ ВАРИАНТ
1. Искрогаситель
2. Уплотнительная прокладка
3. Выхлопная труба

Щёткой очистите искрогаситель от нагара.

ВНИМАНИЕ

Пользуйтесь мягкой щёт-

кой и действуйте осторожно, чтобы

не повредить сетку искрогасителя.

!

 ОСТОРОЖНО Надевайте средства

защиты органов зрения и перчатки.

tmo2011-001-043_a

1. Очистите искрогаситель

Проверьте сетку искрогасителя на нали-

чие повреждений. Замените при необ-

ходимости.

ПРИМЕЧАНИЕ:

 Замена сетчатого фильт-

ра искрогасителя требуется только при

обнаружении повреждений.
Осмотрите камеру искрогасителя в глу-

шителе. При необходимости удалите лю-

бые загрязнения.
Установите новую прокладку, выхлопную

трубу и новые винты крепления.
Установите на место кожух глушителя —

используйте новые крепёжные винты.

Затяните указанным моментом.

МОМЕНТ ЗАТЯЖКИ,

Н•м

Винты крепления выхлопной тру-

бы и винты крепления крышки

11 ± 1

Воздушный фильтр

вариатора (800R/1000)

Снятие воздушного фильтра

вариатора

Модели с бескаркасным воздушным

фильтром

1.  Снимите  опору  информационного

центра.

2.  Растянув в стороны, снимите фильтр

с воздухозаборника.

vm o20 12-0 12- 042 _b

1. Воздушный фильтр вариатора

Модели с сетчатым воздушным фильтром

1.  Нажмите на фиксаторы (3 шт.) и сни-

мите воздушный фильтр.

При чтении настоящего Руководства необходимо помнить:

!

ПРЕДОСТЕРЕЖЕНИЕ

Информирует о потенциально опасных ситуациях, которые могут стать при-

чиной получения серьёзной травмы или привести к летальному исходу.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
