92

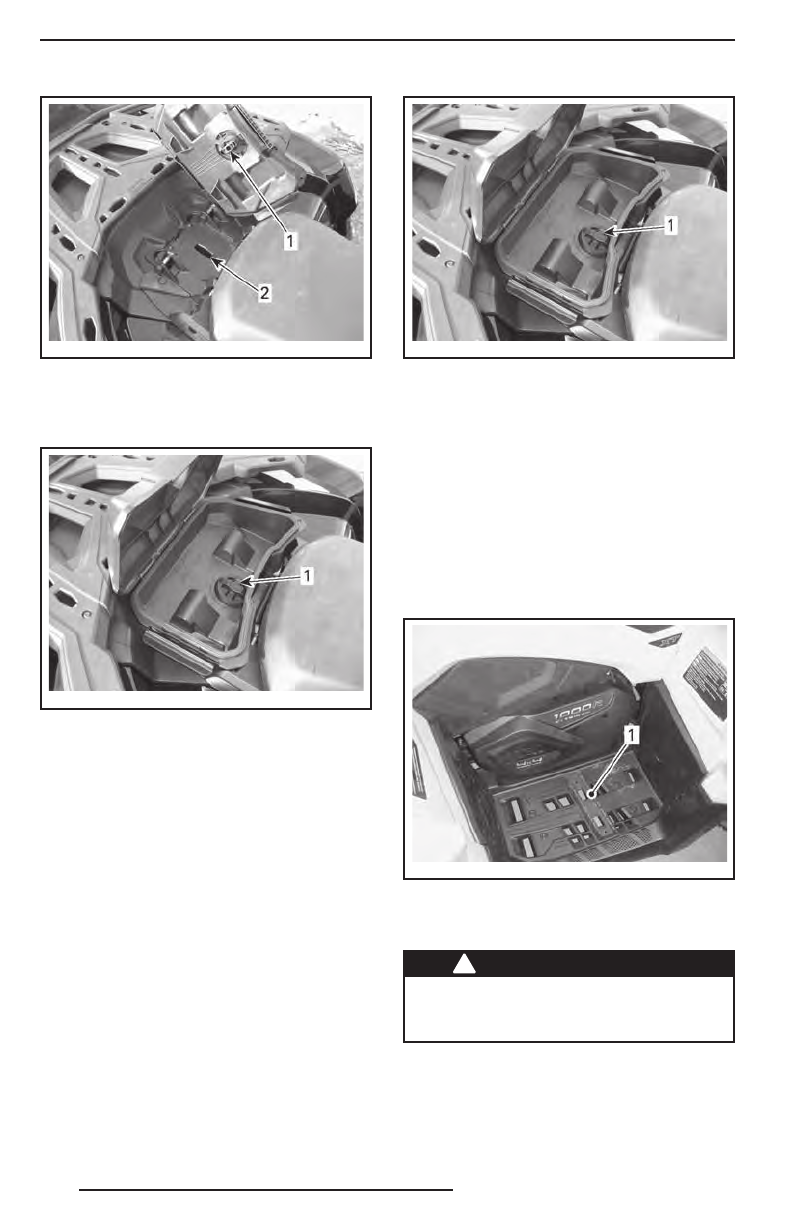

vm o20 13-0 07- 008 _a

1. Защёлка перчаточного ящика
2. Отверстия системы крепления «LiNQ»

4.  Поверните защёлку по часовой стрел-

ке в положение «LOCK».

vm o20 13-0 07- 007 _a

1. Защёлка

5.  Закройте крышку и убедитесь, что ба-

гажное отделение надёжно закрепле-

но на месте.

Снятие багажного отделения

1.  Освободите  защёлки  с  обеих  сто-

рон багажного отделения и открой-

те крышку.

2.  Поверните рукоятку против часовой

стрелки, чтобы открыть.

vm o20 13-0 07- 007 _a

1. Защёлка

3.  Снимите багажное отделение.
4.  Установите сиденье пассажира на мес-

то. См. параграф «

СИДЕНЬЕ ПАССА-

ЖИРА/БАГАЖНОЕ  ОТДЕЛЕНИЕ

»

в текущей главе.

3)  Опорные гребёнки

подножек

Опорные гребёнки подножек для водите-

ля располагаются с правой и левой сто-

рон рядом с двигателем.

vm o20 12-0 12- 019 _a

ТИПОВОЙ ВАРИАНТ — ПОКАЗАНА ОДНОМЕСТ-
НАЯ МОДЕЛЬ
1. Левая подножка для водителя

!

ПРЕДОСТЕРЕЖЕНИЕ

Во  время  движения  ноги  водите-

ля должны постоянно находиться

на подножках.

Двухместные модели

Опорные гребёнки подножек для пасса-

жира располагаются с правой и левой

сторон мотовездехода за подножками

водителя.

ОБОРУДОВАНИЕ
