124

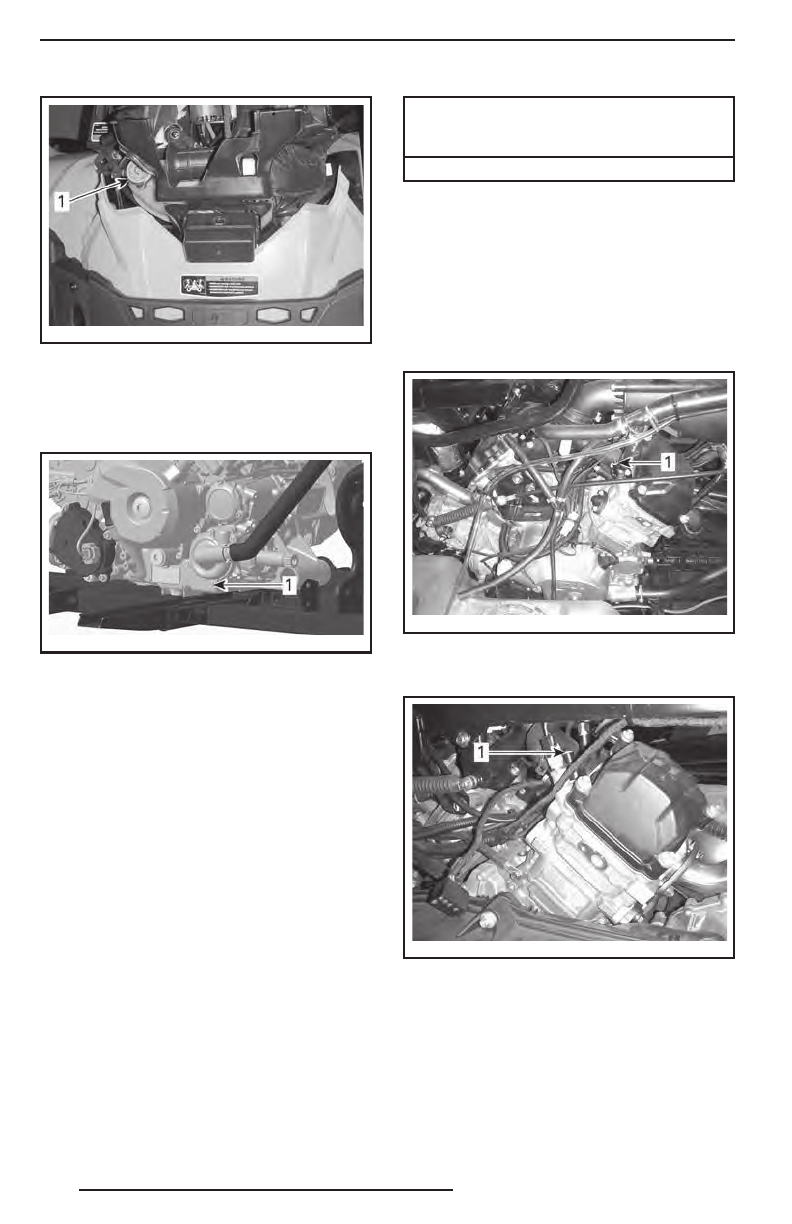

vm o20 12-0 12- 042 _a
1. Крышка расширительного бачка системы
охлаждения двигателя
Отверните пробку сливного отверстия
и слейте охлаждающую жидкость в под-
ходящую ёмкость.
vm o20 12-0 12- 058 _b
1. Пробка сливного отверстия
ПРИМЕЧАНИЕ:
Не выворачивайте проб-
ку сливного отверстия полностью.
Модели 500/650/800R
Отсоедините нижний патрубок радиато-
ра и слейте оставшуюся охлаждающую
жидкость в подходящую ёмкость.
ПРИМЕЧАНИЕ:
Запомните расположе-
ние хомута крепления нижнего шланга
на радиаторе.
Установите шланг радиатора в исходное
положение.
Все модели
Установите пробку сливного отверстия
системы охлаждения с новым уплотни-
тельным кольцом.
Затяните пробку сливного отверстия.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ СЛИВНО-
ГО ОТВЕРСТИЯ СИСТЕМЫ ОХЛАЖДЕ-
НИЯ,
Н•м
9–11
Удалите воздух из системы охлаждение,
см. «
ЗАПОЛНЕНИЕ СИСТЕМЫ ОХЛАЖ-
ДЕНИЯ И УДАЛЕНИЕ ВОЗДУХА
».
Заполнение системы
охлаждения и удаление воздуха
1. Выверните винты из отверстий для
удаления воздуха на переднем и зад-
нем цилиндрах.
tmo2011-001-501_a
ТИПОВОЙ ВАРИАНТ
1. Винт для удаления воздуха, расположенный
на переднем цилиндре
tmo2011-001-502_a
ТИПОВОЙ ВАРИАНТ
1. Винт для удаления воздуха, расположенный
на заднем цилиндре
2. Заливайте охлаждающую жидкость
в систему, пока она не начнёт выходить
из отверстия (-ий) для удаления воздуха.
