108

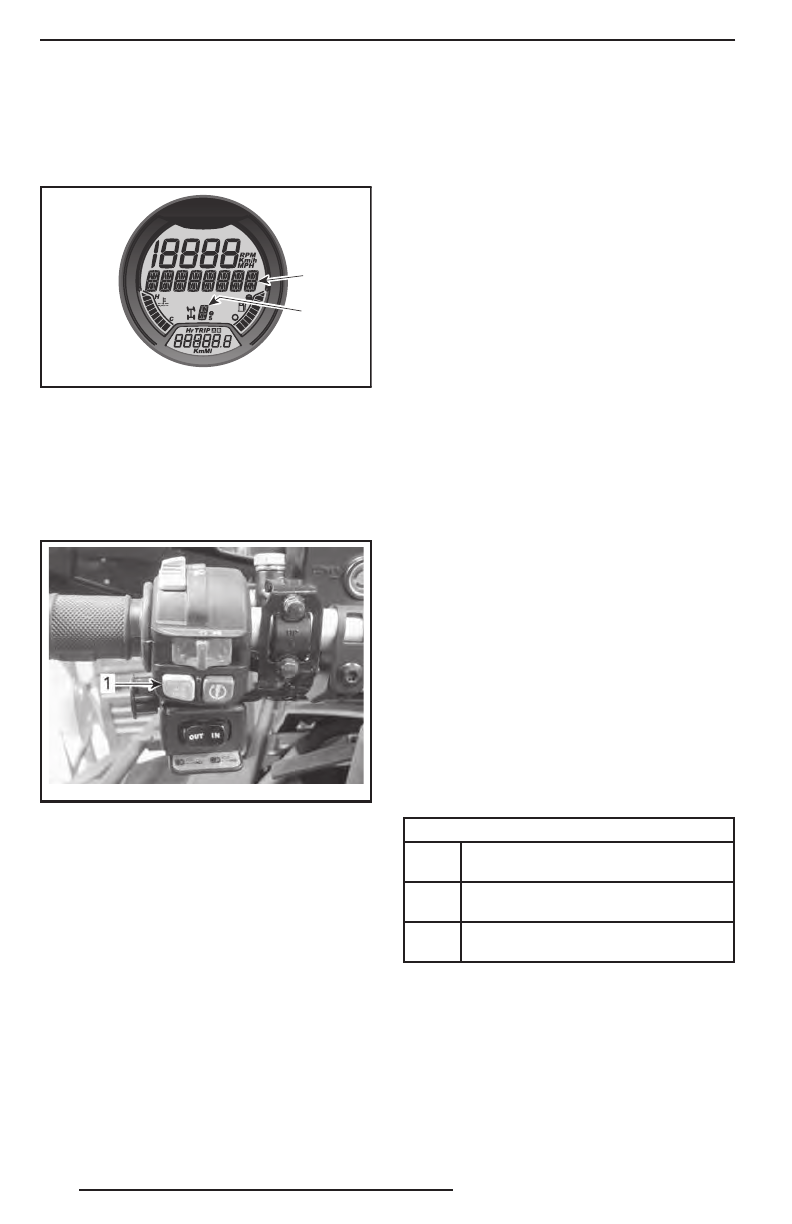

Изменение настроек производится
в следующей последовательности.
1. Нажимайте кнопку MODE (M), пока
не отобразится AIR_SUSP.
1
2
tmo2013-003-001_b
1. Режим индикации Air_SUSP
2. Фактические настройки
2. Несколько раз нажмите кнопку из-
менения настроек задней подвес-
ки с пневмоподкачкой (ACS), пока
на дисплее не отобразятся необходи-
мые настройки.
vm o20 12-0 05- 001 _d
ТИПОВОЙ ВАРИАНТ
1. Кнопка изменения настроек подвески (ACS)
Подтверждение настроек задней под-
вески с пневмоподкачкой (ACS)
Если перед выключением двигателя (на
непродолжительное время) были выбра-
ны настройки задней подвески
ACS 5
или
ACS 6
, то при последующем запу-
ске на дисплее многофункционально-
го информационного центра отобразит-
ся подтверждающее сообщение. Убе-
дитесь, что подвеска отрегулирована
в соответствии с массой перевозимо-
го груза.
Для подтверждения указанных настро-
ек подвески при появлении сообщения
нажмите и отпустите кнопку изменения
настроек задней подвески с пневмопод-
качкой (ACS).
ПРИМЕЧАНИЕ:
Если при появлении
подтверждающего сообщения кнопка
изменения настроек задней подвески
с пневмоподкачкой (ACS) не будет на-
жата, подвеска автоматически перей-
дёт в режим, соответствующий настрой-
ке
ACS 3
.
ПРИМЕЧАНИЕ:
Если при появлении под-
тверждающего сообщения будет нажа-
та кнопка MODE (M), подвеска перей-
дёт в режим, соответствующий настрой-
ке
ACS 3
.
ПРИМЕЧАНИЕ:
Если при запуске дви-
гателя рычаг переключения передач
находится в положении «
REVERSE
»,
вместо подтверждающего сообщения
будет отображаться сообщение режи-
ма OVERRIDE.
Регулировка усилителя
рулевого управления (DPS)
Модели с DPS
Данные модели оборудованы динамиче-
ским усилителем рулевого управления
(DPS). Усилитель рулевого управления
позволяет снизить усилия, необходимые
для поворота руля.
Реализованы следующие режимы рабо-
ты усилителя рулевого управления.
РЕЖИМ РАБОТЫ DPS
DPS
MAX.
Усилитель функционирует с макси-
мальной производительностью
DPS
MED.
Усилитель функционирует со сред-
ней производительностью
DPS
MIN.
Усилитель функционирует с мини-
мальной производительностью
Проверка текущих настроек DPS осу-
ществляется в следующей последова-
тельности.
1. Нажмите и отпустите кнопку измене-
ния режимов работы усилителя руле-
вого управления (
DPS
).
НАСТРОЙКА МОТОВЕЗДЕХОДА
