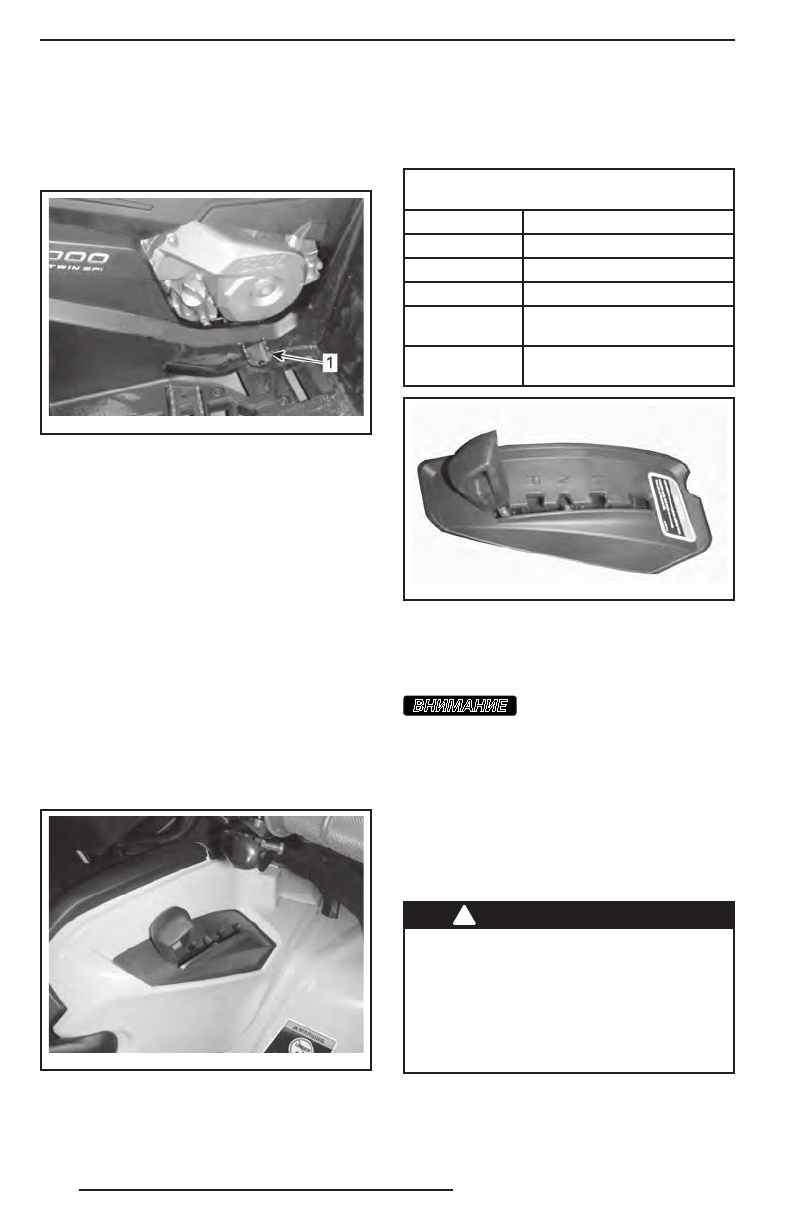

74
4) Педаль тормоза
Педаль тормоза располагается с правой
стороны мотовездехода рядом с двига-
телем.
vm o20 12-0 12- 015 _a
1. Педаль тормоза
Педаль тормоза предназначена для за-
медления и остановки мотовездехода.
При нажатии на педаль включается
толь-
ко
тормоз задних колёс.
Эффективность торможения пропорцио-
нальна силе нажатия на педаль.
ПРИМЕЧАНИЕ:
Включение заднего тор-
моза также воздействует и на передние
колеса через силовую передачу (когда
включён режим 4WD).
5) Рычаг переключения
передач
Рычаг переключения передач располага-
ется на правой стороне мотовездехода
рядом с рулевой колонкой.
vm o20 12-0 12- 010
РАСПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
Рычаг используется для переключения
передач.
Рычаг переключения передач может за-
нимать одно из 5 фиксированных поло-
жений:
ПОЛОЖЕНИЯ РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПОЛОЖЕНИЕ
ПЕРЕДАЧА
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
(движение вперед)
L
Понижающая передача
(движение вперед)
vm o20 12-0 12- 036
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Прежде чем включить передачу, необхо-
димо остановить мотовездеход и приве-
сти в действие тормоза.
ВНИМАНИЕ
Конструкцией коробки
передач не предусмотрена возмож-
ность переключения передач во вре-
мя движения.
Р: Стоянка
При нахождении рычага переключе-
ния передач в положении «P» (стоянка)
трансмиссия блокируется, что позволяет
предотвратить движение мотовездехода.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если Вы не пользуетесь мотовезде-
ходом, переводите рычаг переклю-
чения передач в положение «P» (сто-
янка). Если рычаг переключения пе-
редач не установлен в положение
«P» (стоянка), возможно движение
мотовездехода.
R: Задний ход
Когда рычаг переключения передач нахо-
дится в этом положении, мотовездеход
может двигаться задним ходом.
ОРГАНЫ УПРАВЛЕНИЯ
