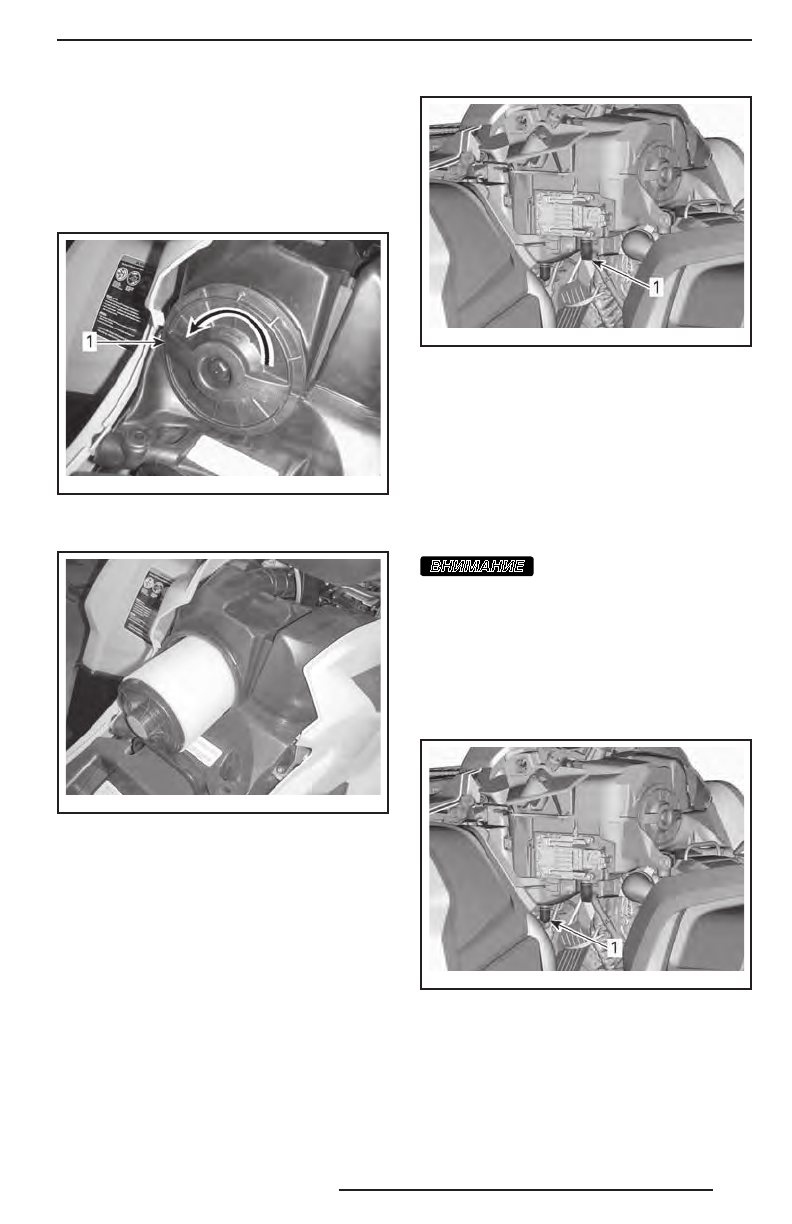

117
Потяните консоль назад.
Чтобы снять крышку воздушного фильтра,
поверните её против часовой стрелки.
ПРИМЕЧАНИЕ:
Для облегчения снятия
можно использовать накидной гаечный
ключ.
vm o20 12-0 12- 039 _a
1. Крышка воздушного фильтра
Снимите воздушный фильтр.
vm o20 12-0 12- 038
СНЯТИЕ ВОЗДУШНОГО ФИЛЬТРА
Проверка состояния/слив воды
из корпуса воздушного фильтра
двигателя
1. Снимите левую боковую панель.
2. Слейте воду из дренажной трубки кор-
пуса воздушного фильтра.
vm r2012 -010 -01 7_a
ТИПОВОЙ ВАРИАНТ — ДЛЯ НАГЛЯДНОСТИ НЕ-
КОТОРЫЕ КОМПОНЕНТЫ СНЯТЫ
1. Дренажная трубка корпуса воздушного фильтра
3. Убедитесь в отсутствии загрязне-
ний в «грязной» камере воздушно-
го фильтра.
– При обнаружении каких-либо за-
грязнений или жидкости, очистите
камеру воздушного фильтра с помо-
щью пылесоса.
ВНИМАНИЕ
Не подавайте сжатый
воздух в камеру воздушного фильтра.
4. Проверьте дренажную трубку воздуш-
ного фильтра («чистая» камера).
– При обнаружении каких-либо загряз-
нений или воды, обратитесь к разде-
лу «
СПЕЦИАЛЬНЫЕ ОПЕРАЦИИ
».
– Установите источник загрязнений.
vm r2012 -010 -01 7_b
ТИПОВОЙ ВАРИАНТ — ДЛЯ НАГЛЯДНОСТИ НЕ-
КОТОРЫЕ КОМПОНЕНТЫ СНЯТЫ
1. Дренажная трубка воздушного фильтра
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
