134
vm o20 12-0 12- 034 _a

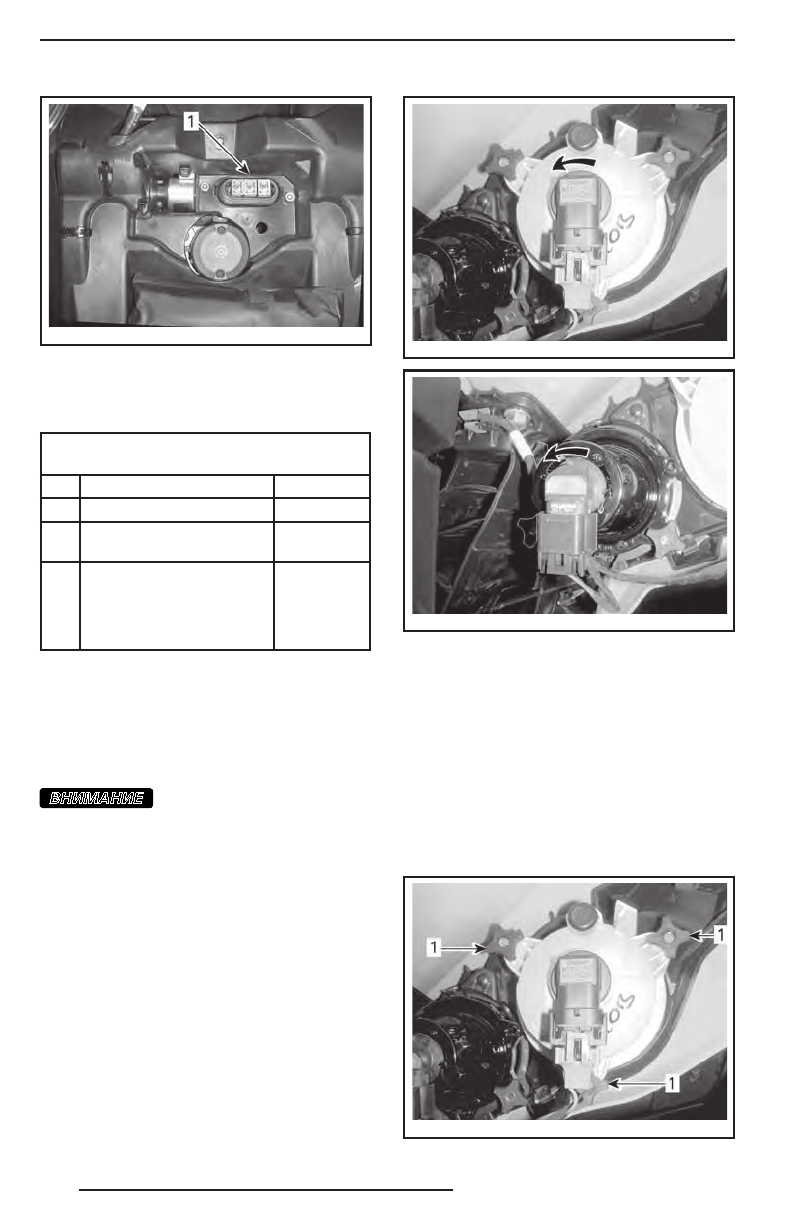

1. Задний блок предохранителей
Расположение заднего блока
предохранителей
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ
В ЗАДНЕЙ ЧАСТИ МОТОВЕЗДЕХОДА
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Вентилятор/дополни-
тельное оборудование
40 A
F3
Динамический усили-
тель рулевого управле-
ния (DPS) и подвеска
с пневмоподкачкой
(ACS) (модель LTD)
40 A
Световые приборы
После замены перегоревшей лампы обя-
зательно проверьте работоспособность
соответствующего светового прибора.
Замена ламп головного света
ВНИМАНИЕ
Не прикасайтесь пальца-
ми к колбе галогенной лампы, так как
это сокращает срок её службы. Остав-
ленные на лампе следы пальцев со-
трите изопропиловым спиртом, кото-
рый не образует плёнку на её поверх-
ности.
Отсоедините электрический разъем
от лампы.
Поверните лампу против часовой стрел-
ки, чтобы снять её с корпуса.
vm o20 12-0 12- 059 _a
vm o20 12-0 12- 060 _b
Извлеките лампу.
Установка производится в порядке, об-
ратном снятию.
Проверьте работоспособность фар.
Регулировка головной оптики
Вращением рукояток отрегулируйте на-
правление светового пучка фары в соот-
ветствии с вашими предпочтениями.
ПРИМЕЧАНИЕ:
Обе фары должны быть
отрегулированы одинаковым образом.
vm o20 12-0 12- 059 _b
РЕГУЛИРОВКА БЛИЖНЕГО СВЕТА
1. Регулировочные рукоятки
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
