4.8

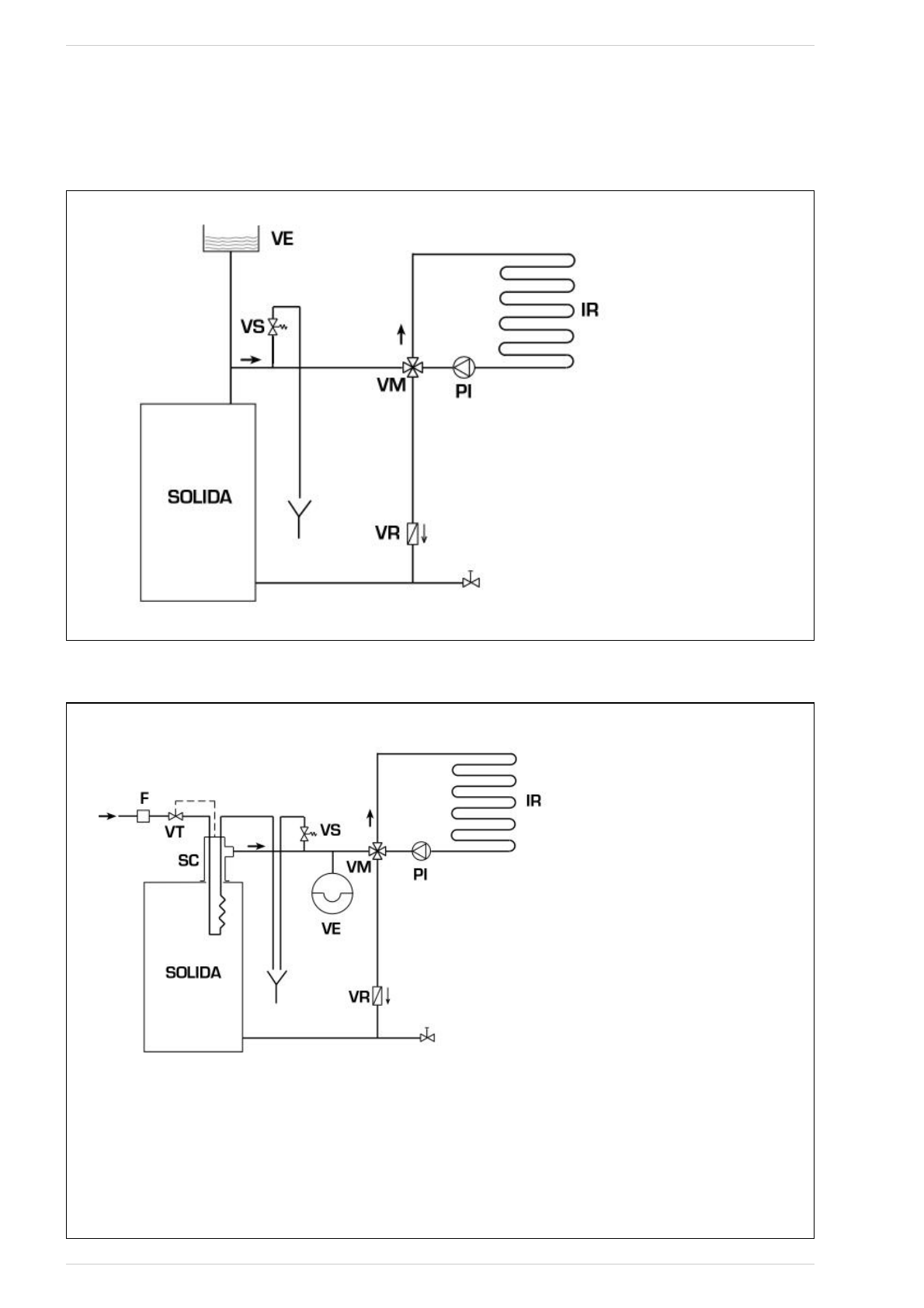

HYDRAULISCHER VERBINDUNGSPLAN
4.8.1
Anlage mit offenem Expansionsbehälter (Abb. 9)
Abb. 9
LEGENDE
VE Offener Expansionsbehälter
VS Anlagensicherheitsventil 3 Bar 1/2"
VM Mischventil
VR Rückschlagventil
PI Anlagenpumpe
IR Heizanlage
4.8.2
Anlage mit geschlossenem Expansionsbehälter und Sicherheitswärmetauscher mit optionalem Thermostatikventil (Abb. 10)
Abb. 10
LEGENDE
VE Expansionsbehälter
VS Anlagensicherheitsventil 3 Bar 1/2"
VM Mischventil
VR Rückschlagventil
PI Anlagenpumpe
IR Heizanlage
VT Thermostatikventil
SC Sicherheitswärmetauscher
F Filter
ACHTUNG:
Der Sicherheitswärmetauscher ist im optionalen Set Nr.
8105200/01 enthalten.
Wasserzulauftemperatur des Sicherheitswärmetauschers:
10°C.
Wasserzulaufdruck des Sicherheitswärmetauschers: 2 Bar.
Die Montage des Sicherheitswärmetauschers (SC) ist
Pflicht.
Vor der Inbetriebnahme des Heizkessels überprüfen, dass
die Wasser dur chf lussmenge am Ther mos t atventil (V T)
sichergestellt ist.
69
