TOARELE CAZURI:
– In instalatii de tip extins (cu volum mare

de apa).

– In cazul reincarcarii dese a instalatiei.
– In cazul in care este necesara golirea

totala sau par tiala a instalatiei, in mod
repetat.

4.4

MONTAREA ACCESORIILOR
(fig. 5 - fig. 5/a)

Mânerele pentru închiderea usilor si suru-
bul cu cap pentru reglarea clapetei de aer
sunt fur nizat e separ at deoar ece exis t a
riscul deteriorarii acestora în timpul tran-
sportului. Atât mânerele, cât si surubul de
reglare se afla în pungi din nylon introduse
în recipientul pentru cenusa.
Pentru a monta mânerele procedati în felul
urmator (fig. 5):
– Luati un mâner (1), introduceti-l în fanta

usii de încarcare (2), introduceti rola (3)
în orificiul mânerului si blocati mânerul
cu ajutorul splintului elastic (4).

– Efectuati aceeasi operatiune si în cazul

mânerului usii cenusarului.

Pentru a monta surubul cu cap de reglare
procedati în felul urmator (fig. 5/a):
– Scoateti surubul M8 x 60 care fixeaza

c l a p e t a   d e   a d m i s i e   a   a e r u l u i   p e   u s a
cenusarului si însurubati surubul cu cap
din bachelita (1) aflat în ambalaj. Montati
pe extremit at ea surubului M10 piulit a
oarba cu calota (2).

– Fixati pârghia M6 (3) pe clapeta de aer

s i   a s e z a t i - o   î n   p o z i t i e   o r i z o n t a l a   s p r e
dreapta. Pe extremitatea pârghiei se afla
un orificiu în care trebuie introdus lantul
regulatorului termostatic.

4.5

MONTAREA MANTALEI
(fig. 6)

A doua si a treia piulita se folosesc pentru
montarea corecta a panourilor laterale ale
mantalei.

6

5

1

7

4

2

8

Fig. 6

43

LEGENDA
1 Mâner
2 Usa de încarcare
3 Rola
4 Splint elastic

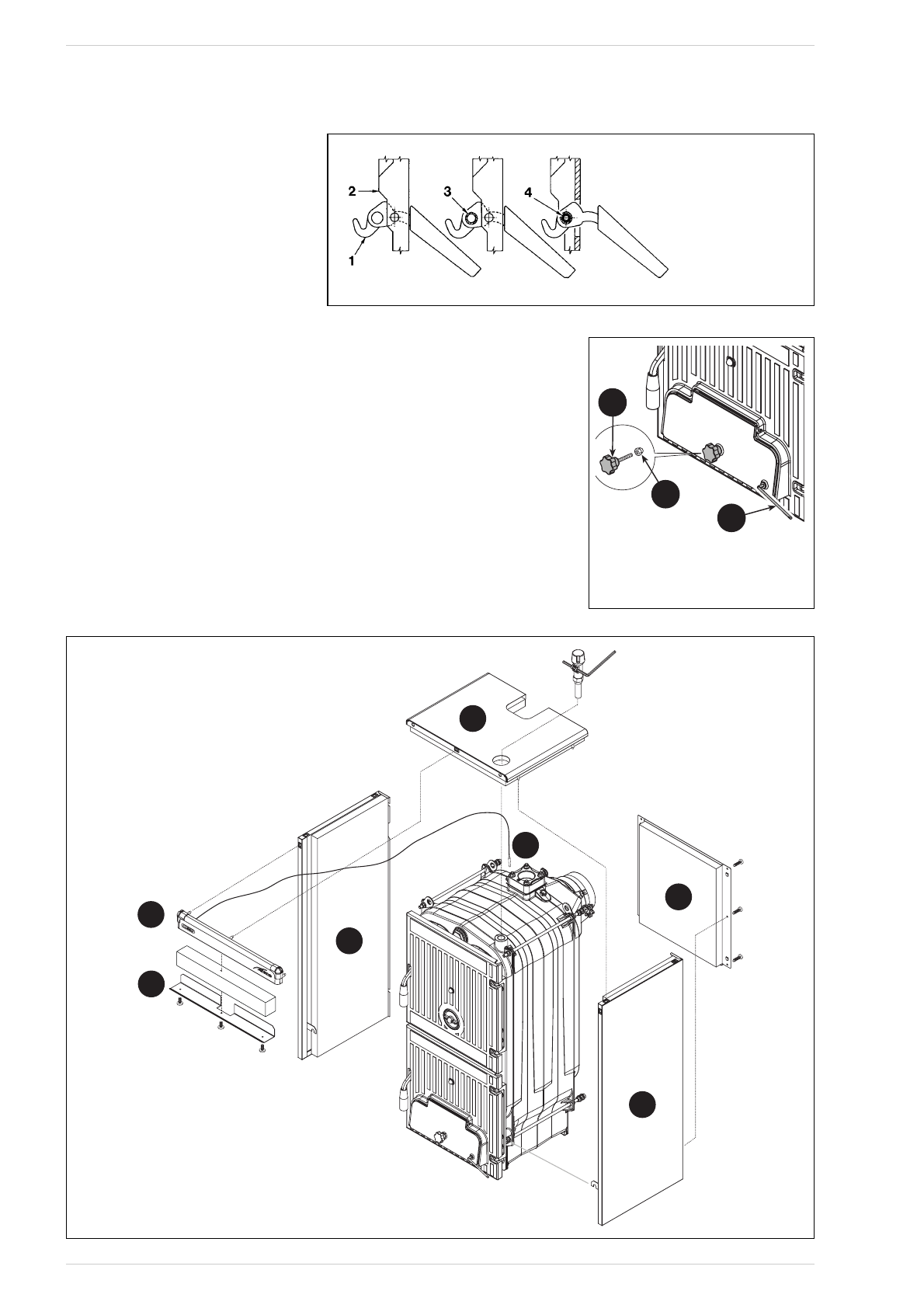

Fig. 5

1

2

3

LEGENDA
1 Surub cu cap pentru reglare M10 x 70
2 Piulita de sprijin
3 Pârghie M6

Fig. 5/a
