4.8

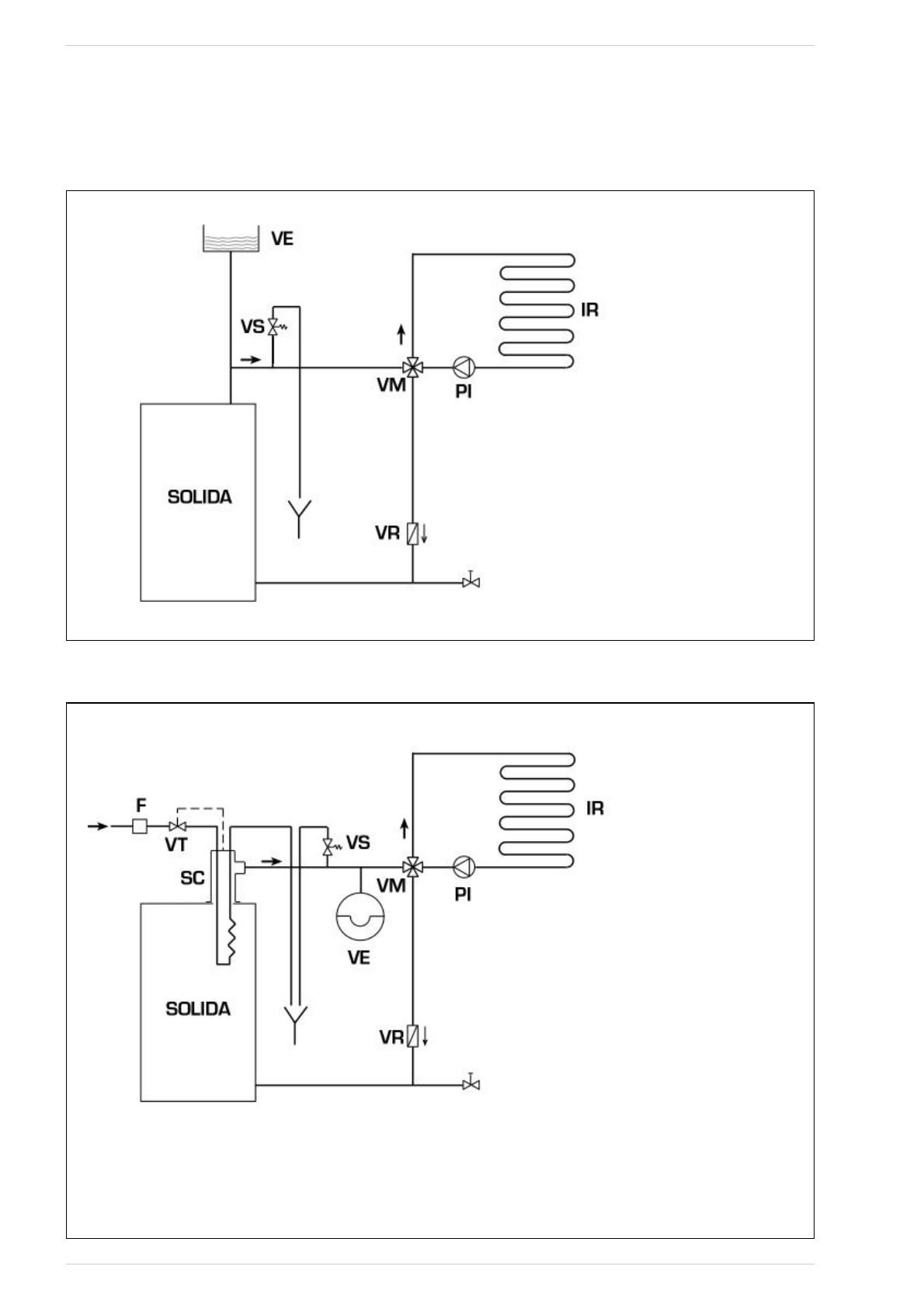

ESQUEMAS DE LIGAÇÃO HIDRÁULICA
4.8.1
Sistema de vaso de expansão aberto (fig. 9)
Fig. 9
4.8.2
Sistema de vaso de expansão fechado e permutador de segurança com válvula termostática (fig. 10)
Fig. 10
21
LEGENDA
VE Vaso de expansão aberto
VS Válvula de segurança da instalação 3 BAR - 1/2”
VM Válvula desviadora
VR Válvula de retenção
PI Bomba da instalação
IR Instalação de aquecimento
LEGENDA
VE Vaso de expansão
VS Válvula de segurança da instalação 3 BAR - 1/2”
VM Válvula desviadora
VR Válvula de retenção
PI Bomba da instalação
IR Instalação de aquecimento
VT Válvula termostática
SC Permutador de segurança
F Filtro
ATENÇÃO: O permutador de segurança é fornecido
num kit opcional cód. 8105200/01.
Temperatura da água de alimentação do permutador
de segurança: 10°C.
Pressão da água de alimentação do permutador de
segurança: 2 bar.
A montagem do permutador de segurança (SC) é obri-
gatória.
Antes da colocação da caldeira em funcionamento
assegurar-se que esteja garantido o fluxo de água à
válvula termostática (VT).
