20

porcas: a segunda e terceira porca servem
a posicionar cor r e t ament e os lados da
cobertura. Nas ligações inferiores tanto da
par te frontal como da par te posterior da
caldeira, estão apertados duas porcas das
quais uma serve para bloquear os supor-
tes dos lados. A montagem dos componen-
tes da cobertura é feita do seguinte modo:
– Desapertar um pouco a segunda e a ter-

ceira porca de cada uma das ligações.

– Prender o lado esquerdo (1) na ligação

inferior e superior da caldeira e regular
a posição da porca e da contra-porca do
suporte superior.

– Bloquear o lado aper t ando as contra-

porcas.

– Para montar o lado direito (2) proceder

do mesmo modo.

– Prender o painel posterior (4) inserindo

as patilhas nas ranhuras em cada um
dos lados e bloqueá-lo aos lados com
seis parafusos autorroscantes.

– O defletor de proteção (5) está fixo ao

painel fr ont al (6) com tr ês par afusos
autorroscantes. Entre os dois elementos
inserir a lã de rocha.

– Fixar o painel frontal (6) através de pinos

de pressão.

– Desenrolar o tubo capilar do termóme-

tro (7) e introduzí-lo no revestimento da
extremidade posterior, inserindo a mola
de contacto que deverá ser cor tada a
cerca de 45 mm. O cabo do termóme-
tro deve ser colocado acima do isolante
e não em direto contacto com o corpo
de ferro fundido.

– Fixar a tampa (8) aos lados da caldeira

através dos pinos de pressão.

-  Aplicar a placa adesiva DADOS TÉCNI-

COS DA CALDEIRA ao lado dir eit o ou
esquerdo da cober tura de modo a que
seja legível com o aparelho instalado.

NOTA: Conservar com os documentos da
c a l d e i r a   o   " C e r t i f i c a d o   d e   Te s t e "   e   a
"Declaração de conformidade" inseridos
na câmara de combustão.

4.6

REGULADOR DE TIRAGEM
DE FUNCIONAMENTO
TERMOSTÁTICO

Através do regulador de tiragem de funcio-
namento termostático se pode obter uma
variação continua do ar introduzido na for-
nalha da caldeira. Este regulador, através
de uma corrente de ligação, age na válvula
inferior de emissão de ar primário.
Ao atingir a temperatura fixada, o regula-
dor faz automaticamente a diminuição da
aber tura da válvula de emissão de ar de
modo a reduzir a velocidade de combustão
e evitar sobreaquecimentos.
Com o objetivo de otimizar a combustão na
porta superior de carregamento e coloca-
da uma válvula redonda de regulação que
distribui o ar secundário em contracorren-
te em respeito ao trajeto dos produtos da
combustão. Este processo, que aumenta
ainda mais o rendimento, permite um uso

mais eficaz do combustível. As caldeiras
podem montar indiferentemente dois tipos
de reguladores termostáticos.

4.6.1

Regulador “THERMOMAT RT-C”
(fig. 7)

O regulador “Thermomat” está equipado
com um manípulo em resina termoendure-
cida, com um campo de regulação de 30 a
100°C. Aparafusar o regulador no furo
3/4” da chapa frontal e orientar o indica-
dor vermelho para a parte superior. A
patilha com corrente deve ser introduzida
no suporte do regulador depois de se ter
montado o painel de suporte dos instru-
mentos e de se ter retirado o fecho de plá-
stico. Se for necessário retirar a articu-
lação que fixa a patilha com corrente, ter
atenção para a montar novamente na
mesma posição. Depois de se ter posto o
manípulo em 60°C, apertar a patilha com
corrente numa posição ligeiramente inclina-
da para baixo de modo que a corrente
venha a encontrar -se em eixo com o
encaixe da tampa do ar. Para a regulação
do “Thermomat”, que consiste essencial-
mente na determinação do comprimento
da corrente, proceder do seguinte modo:
– Colocar o manípulo em 60°C.
– Ligar a caldeira com a tampa de entrada

do ar aberta.

– Ao atingir a t emperatura de 60° C da

água da caldeir a, f ixar a cor r ent e na
patilha da tampa de entrada do ar, fazen-
do com que esta apresente uma abertu-
ra de cerca de 1 mm.

– Assim, o regulador est á calibrado e é

p o s s í v e l   s e l e c c i o n a r   a   t e m p e r a t u r a

desejada, rodando o manípulo.

4.6.2 Regulador “REGULUS RT2” (fig. 8)

O campo de regulação é compreendido
entre 30 e 90°C. Para a montagem e pre-
paração para o funcionamento, seguir as
mesmas instruções do regulador
“Thermomat”.

4.7

PERMUTADOR TÉRMICO
DE SEGURANÇA

O permutador térmico de segurança é for-
necido sob pedido em um kit com o :
- cód. 8105200 para SOLIDA EV 3/4/5
- cód. 8105201 para SOLIDA EV 6/7.
O kit é para ser utilizado em sistemas a
vaso de expansão fechado e de potência
inferior a 35 kW. A sua função é de refrige-
r ar a caldeir a em caso de t emper atur a
e x c e s s i v a   a t r a v é s   d e   u m a   v á l v u l a   d e
descarga térmica ligada hidraulicamente à
entr ada do per mut ador. Colocar, cor r e-
spondentemente à saída do permutador,
um tubo de drenagem com funil e um sifão
que conduzam a uma descarga adequada.
A descarga deve ser controlada visualmen-
te.

ATENÇÃO: Faltando esta precaução, uma
e v e n t u a l   i n t e r v e n ç ã o   d a   v á l v u l a   d e
descarga térmica pode causar danos a
pessoas, animais e objetos, pelos quais o
c o n s t r u t o r   n ã o   p o d e   s e r   c o n s i d e r a d o
responsável. Antes da colocação da cal-
deir a em funcionament o assegur ar -se
que esteja garantido o fluxo de água à vál-
vula de descarga térmica.

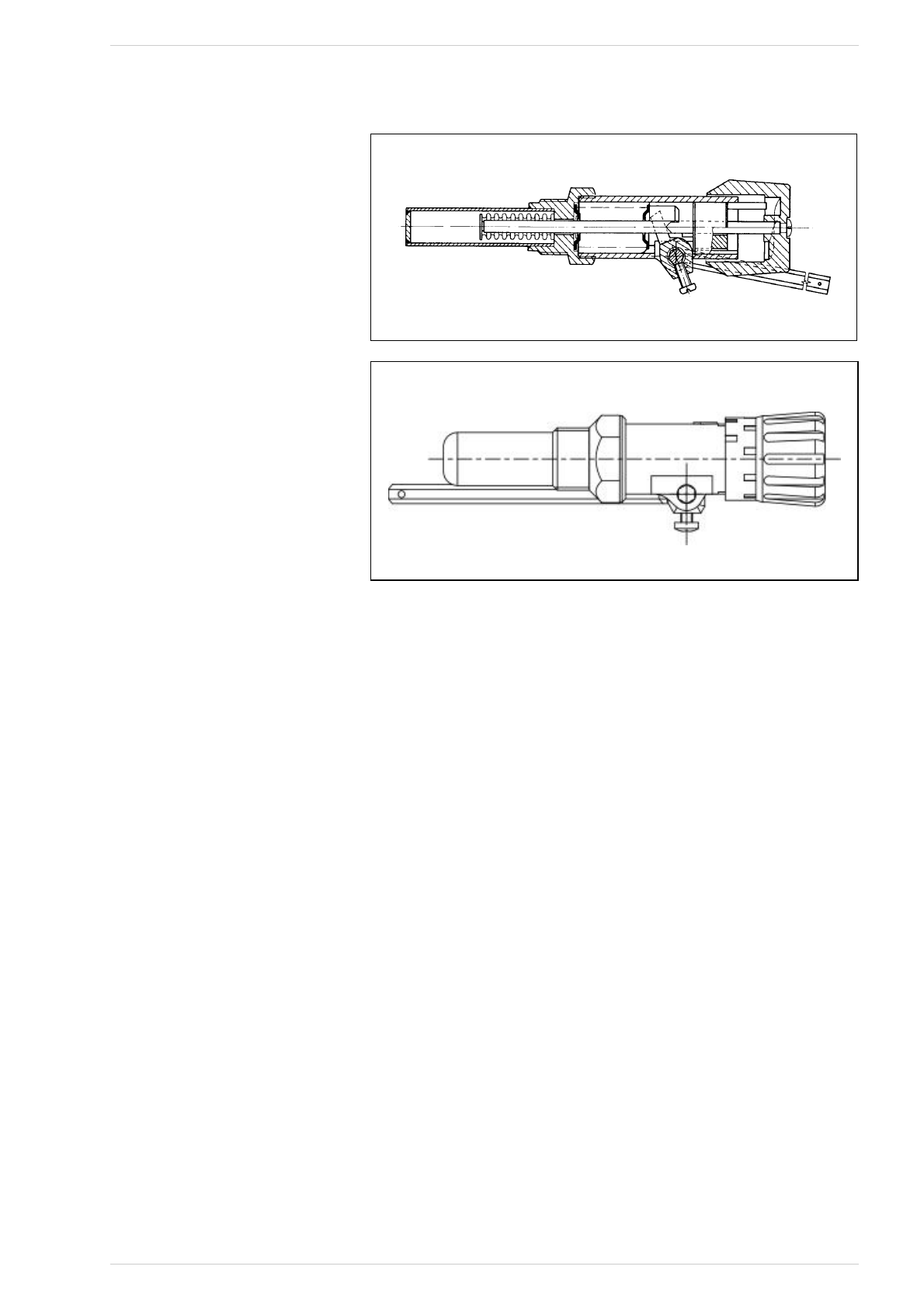

Fig. 8

Regulador “REGULUS RT2”

Fig. 7

Regulador “THERMOMAT RT-C”
