4.8

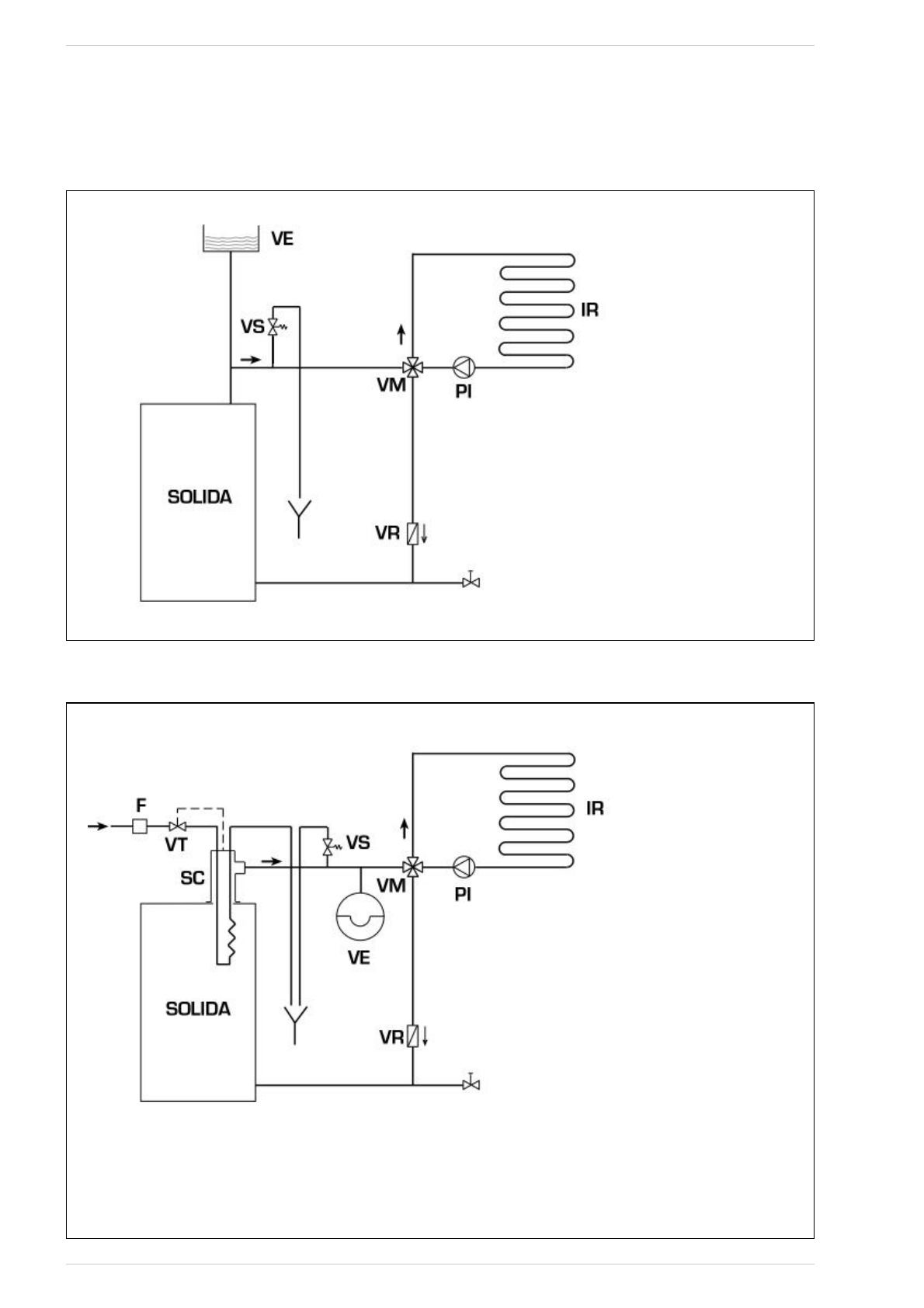

SCHEME DE RACORDARE LA INSTALATIA HIDRAULICA
4.8.1
Instalatia cu vas de expansiune deschis (fig. 9)
Fig. 9
4.8.2
Instalatia cu vas de expansiune închis si schimbator de siguranta cu valva termostatica (fig. 10)
Fig. 10
LEGENDA
VE Vas expansiune
VS Supapa de siguranta a instalatiei 3 BAR - 1/2”
VM Supapa deviatoare
VR Supapa de retinere
PI Pompa instalatie
IR Instalatie de incalzire
VT Supapa termostatica
SC Schimbator de siguranta
F Filtru
ATENTIE: Schimbatorul de siguranta se furnizeaza
intr-un kit optional, cod. 8105200/01.
Temperatura apei de alimentare a schimbatorului
de siguranta: 10°C.
Presiunea apei de alimentare a schimbatorului de
siguranta: 2 bar.
Montarea schimbator de siguranta (SC) este obli-
gatorie.
Înainte de punerea în functiune a cazanului, asigu-
rati-va ca a fost asigurat debitul de apa necesar
pentru supapa termostatica (VT).
45
LEGENDA
VE Vas expansiune deschis
VS Supapa de siguranta a instalatiei 3 BAR - 1/2”
VM Supapa deviatoare
VR Supapa de retinere.
PI Pompa instalatie
IR Instalatie de incalzire
