3
CARACTÉRISTIQUES TECHNIQUES ET DIMENSIONS
3.1
DESCRIPTION
Le bois est une source d'énergie alternative
et précieuse; il est donc fondamental de l'utili-
ser de la meilleure façon possible en adop-
t ant des t echnologies appr opriées pour la
combustion. Les chaudières à bois en fonte à
combus tion traditionnelle
SOLIDA EV
sont
conçues pour assurer le rendement thermi-
que maximum en optimisant le tirage. Les
chaudières sont conformes à la Directive PED
(DESP) 97/23/CEE et à la Norme EN 303-5.
347
392
211
P
ø 1
4
7
10
0
1
L
500
176
=
=
19
2
15
5
825
1
023
M
S
R
3.2

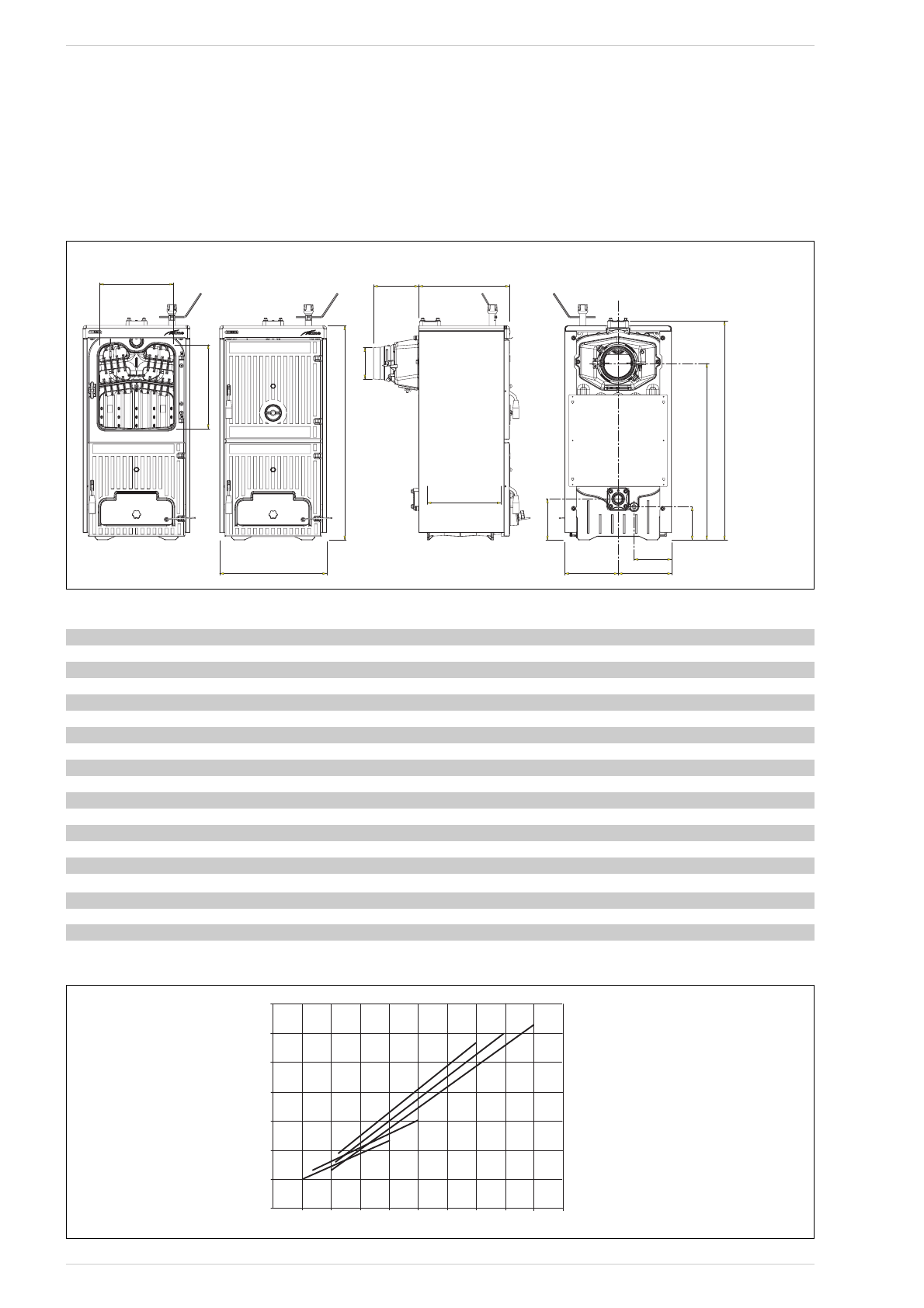

DIMENSIONS D'ENCOMBREMENT (fig. 2)
Fig. 2
M
Refoulement installation 2” (UNI-ISO 7/1)
R
Retour installation 2” (UNI-ISO 7/1)
S
Déchargement chaudière 1/2” (UNI-ISO 7/1)
Fig. 3
1
2
3
4
0
5
10
15
20
Portata m
3
/h
∆
p mbar
3
5
7
5
6
4
25
30
35
3.4
PERTES DE CHARGE (fig. 3)
57
3.3
CARACTÉRISTIQUES TECHNIQUES
SOLIDA EV
3
4
5
6
7
Puissance thermique au charbon
kW
23,0
34,0
45,0
56,0
67,0
Puissance max. au bois
kW
20,0
30,0
40,0
49,0
58,0
Puissance thermique au bois
kW
14,0
20,5
27,5
34,0
40,0
Classe de rendement EN 303-5
1
1
1
1
1
Durée d'une charge au charbon
h
≥
4
≥
4
≥
4
≥
4
≥
4
Durée d'une charge au bois
h
≥
2
≥
2
≥
2
≥
2
≥
2
Volume de charge
dm
3
42,7
66,4
90,2
113,9
137,7
Dépression minimum à la cheminée
mbar
0,08
0,10
0,12
0,13
0,15
Dimensions
P (profondeur)
mm
425
575
725
875
1025
L (profondeur chambre combustion)
mm
260
410
560
710
860
Éléments de fonte
n°
3
4
5
6
7
Température max. fonctionnement
°C
95
95
95
95
95
Température min. eau retour installation
°C
50
50
50
50
50
Pression max. fonctionnement
bar
4
4
4
4
4
Pression d'essai
bar
6
6
6
6
6
Capacité chaudière
l
30
39
48
57
66
Poids
kg
226
288
350
412
474
DEBIT m
3
/h
