– Frecuente introducción de agua de relle-

no en la instalación.

– Si se tiene que vaciar parcial o totalmen-

te la instalación.

4.4

MONTAJE DE ACCESORIOS

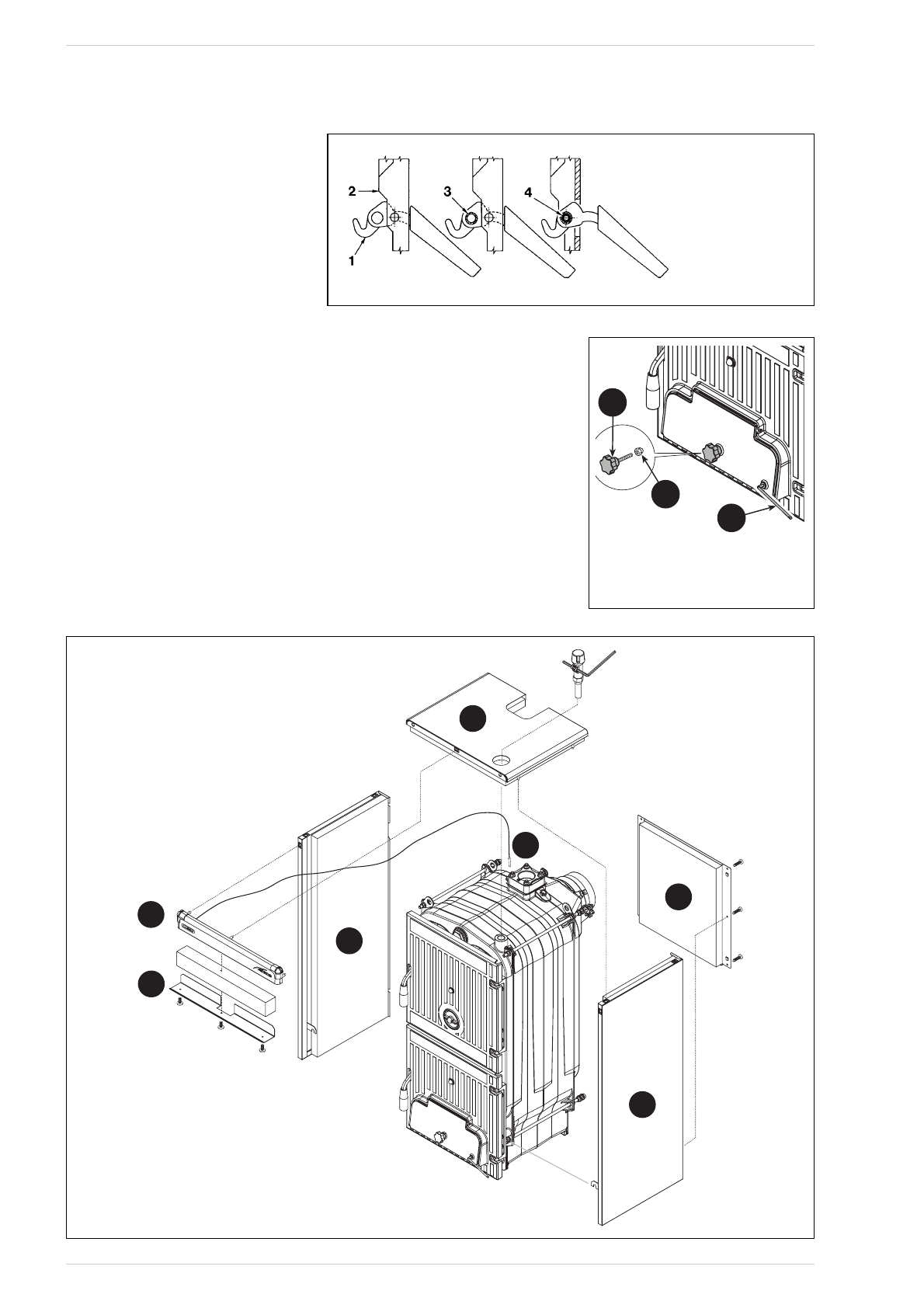

(fig. 5 - fig. 5/a)

Las manillas de cierre de las puer tas y el
tornillo con tirador de regulación del cierre
de aire se suministran a par te dado que
podrían arruinarse durante el transpor te.
Tanto las manillas como el tornillo con tira-
dor se encuentr an dentr o de bolsas de
nylon introducidas en el interior de la ban-
deja de recogida de cenizas. Para el mon-
taje de las manillas proceda de la siguiente
manera (fig. 5):
– Tome una manilla (1), introdúzcala en la

hendidura de la puer ta de carga (2) e
introduzca el rodillo (3) en el orificio de la
manilla; bloquee la manilla introduciendo
el pasador elástico (4).

– R e a l i c e   l a   m i s m a   o p e r a c i ó n   p a r a   l a

manilla de la puerta del compartimento
de la ceniza.

Para el montaje del tornillo con tirador pro-
ceda de la siguiente manera (fig. 5/a):
– Quite el tornillo M8 x 60 que fija el cierre

de admisión de aire a la puerta del com-
partimento cenizas y atornille el tornillo
con el tirador de baquelit a (1) que se
suministra. Ponga en el extremo del tornil-
lo M10 la tuerca ciega con caperuza (2).

– Fije la palanca M6 (3) al cierre del aire

poniéndola en sentido horizontal hacia la
derecha. La palanca tiene en el extremo
un orif icio sobr e el cual se conect ará
luego la cadena del regulador termostá-
tico.

4.5

MONTAJE DEL REVESTIMIENTO
(fig. 6)

En el lado posterior de la caldera, en los
dos tirantes superiores, están atornilladas

6

5

1

7

4

2

8

Fig. 6

27

LEYENDA
1 Manilla
2 Puerta de carga
3 Rudillo
4 Pasador elástico

Fig. 5

1

2

3

LEYENDA
1 Tornillo con tirador M10 x 70
2 Tuerca ciega con caperuza
3 Palanca M6

Fig. 5/a
