4.8

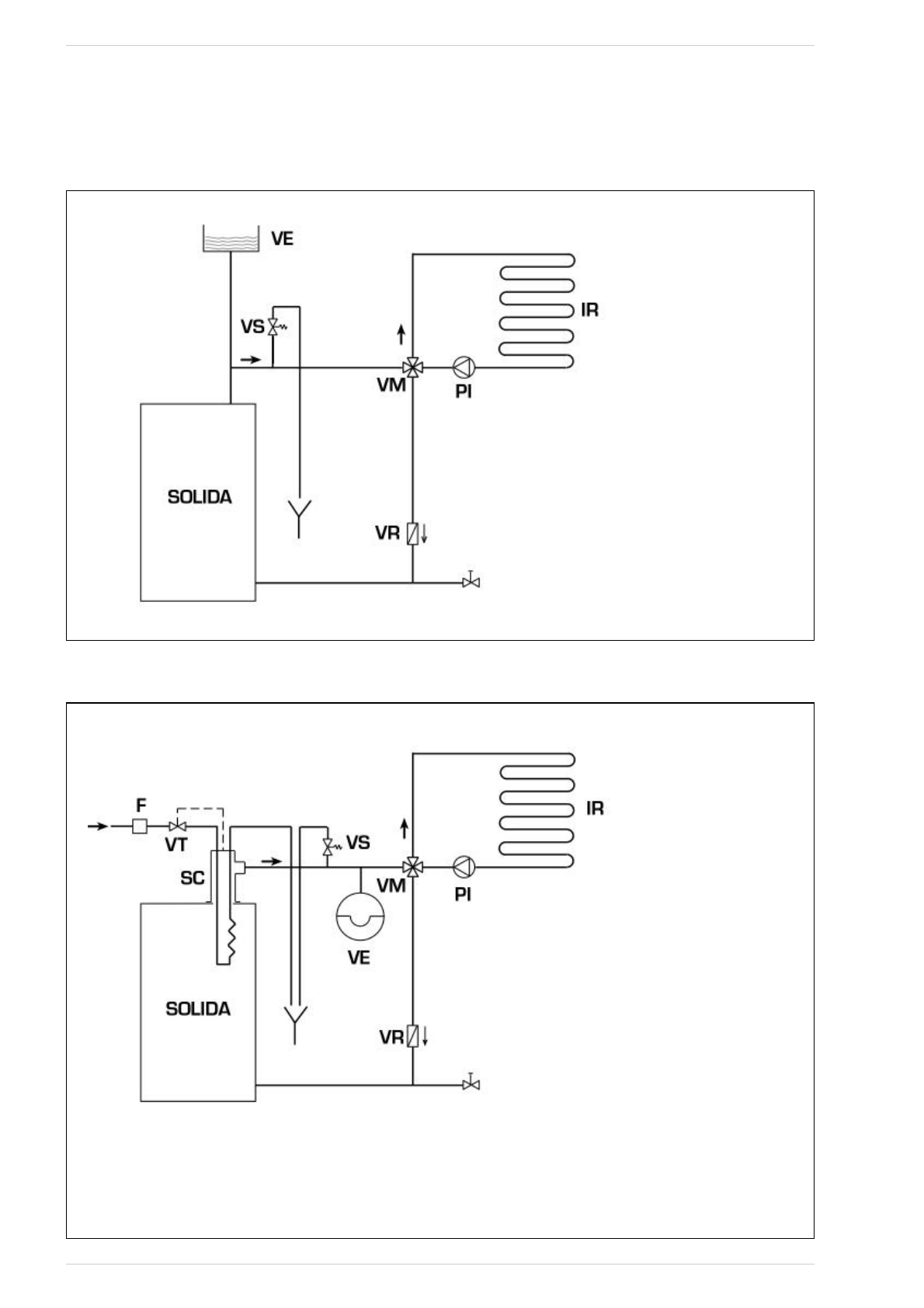

ESQUEMAS DE CONEXIÓN HIDRÁULICA

4.8.1

Instalación con vaso de expansión abierto (fig. 9)

Fig. 9

4.8.2

Instalación con vaso de expansión cerrado e intercambiador de seguridad con válvula termostática (fig. 10)

Fig. 10

LEYENDA
VE  Depósito de expansión
VS  Válvula de seguridad instalación 3 BAR - 1/2”
VM Válvula mezcladora
VR  Válvula de retención
PI Bomba

instalación

IR  Instalación de calefacción
VT Válvula termostática
SC  Intercambiador de seguridad
F Filtro

CUIDADO: El intercambiador de seguridad se
suministra en un kit opcional cod. 8105200/01.
Temperatura agua de alimentación intercambia-
dor de seguridad: 10°C.
Presión agua alimentación intercambiador de
seguridad: 2 bar.
El montaje del intercambiador de seguridad (SC)
es obligatorio.
Antes de la puesta en funcionamiento de la calde-
ra asegúrese de que está garantizado el caudal de
agua a la válvula termostática (VT).

29

LEYENDA
VE  Depósito de expansión abierto
VS  Válvula de seguridad instalación 3 BAR - 1/2”
VM Válvula mezcladora
VR  Válvula de retención
PI Bomba

instalación

IR  Instalación de calefacción
