ОПИСАНИЕ КОТЛА

1.4  Общие характеристики ЖК-

дисплея

Для  ознакомления  с  техническими  харак-

теристиками  котла  см.  раздел  «ТЕХНИЧЕ-

СКИЕ ХАРАКТЕРИСТИКИ» на стр. 17.

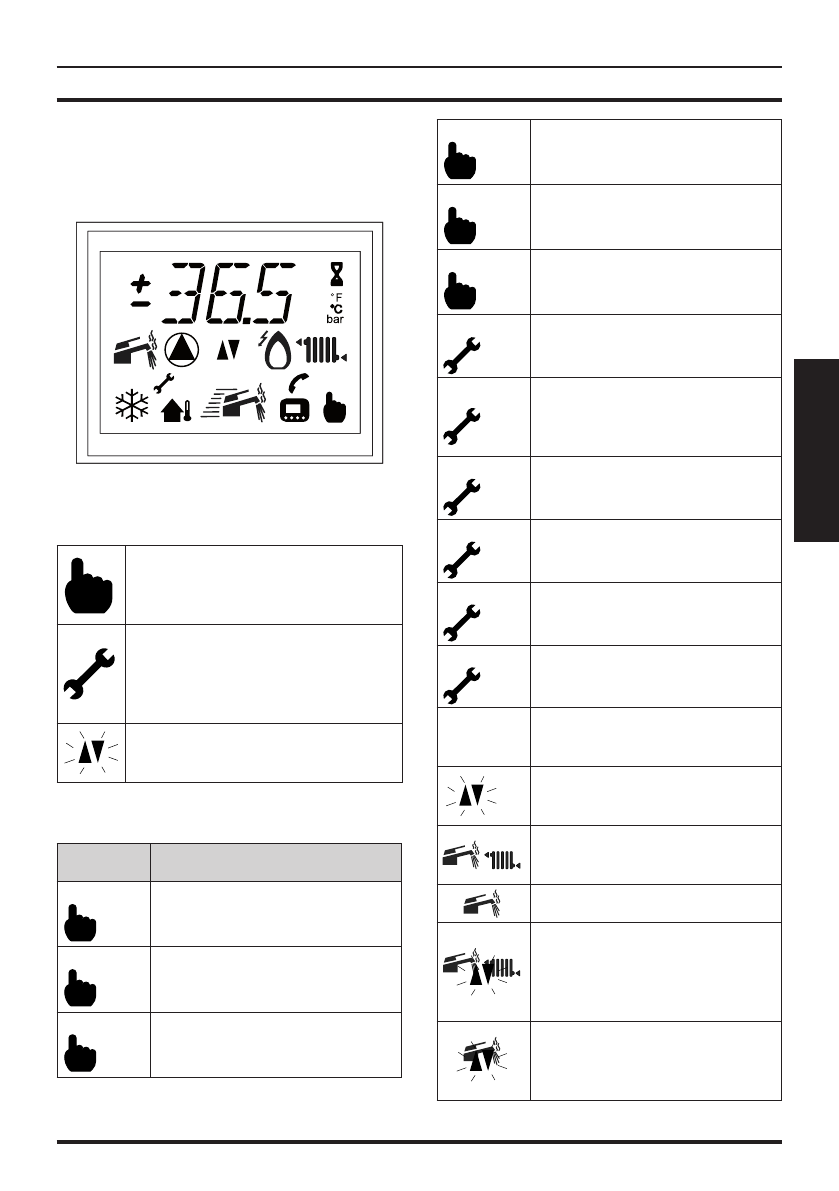

Рисунок 1.4

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Данный символ означает, что сам

пользователь  может  перезапу-

стить  котел,  нажав  кнопку  пере-

запуска.

Данный символ означает, что для

устранения  поломки  необходимо

обратиться  в  специализирован-

ный центр технической поддерж-

ки.

Если любой из символов изобра-

жен в окружении линий, это озна-

чает, что данный символ мигает.

СИГНАЛИЗАЦИЯ ЖК-ДИСПЛЕЯ

ЖК-

ДИСПЛЕЙ ФУНКЦИЯ

E01 +

Аварийная  блокировка  из-за

неудачной попытки розжига

E02 +

Блокировка  из-за  срабатыва-

ния термостата безопасности

E03 +

Общая блокировка

E10 +

Блокировка  из-за  срабатыва-

ния датчика дыма

E11 +

Паразитное пламя

E14 +

Аварийное состояние насоса

E04 +

Отсутствие  циркуляции  в  на-

сосе  или  недостаточное  дав-

ление в системе

E05 +

Неисправность блока управ-

ления вентилятора - реле

давления воздуха - дымового

термостата

E06 +

Неисправность датчика NTC

в контуре отопления

E07 +

Неисправность датчика NTC

в системе горячего водоснаб-

жения

E08 +

Неисправность внешнего

датчика NTC

E09 +

Неисправность  датчика  NTC

дыма

(выключение)

L01

Ограничение NTC первичного

контура  в  системе  горячего

водоснабжения

Мигающий символ сигнализи-

рует  о  связи  между  ЖК-дис-

плеем и платой управления

Котел в режиме «зима»

(отопление  +  горячее  водо-

снабжение)

Котел в режиме «лето»

(горячее водоснабжение)

Котел  в  ожидании  режима

«зима»

Режим  горячего  водоснабже-

ния  +  отопления  (символ  ми-

гает)

Котел  в  ожидании  режима

«лето»

Режим ГВС

(символ мигает)
