- 34 -

МОНТ

АЖ

МОНТАЖ

(EN 483).

Риск  конденсации  возникает  в

дымоотводах  на  участках,  дли-

на  которых  превышает  7  ме-

тров.

ТИП C

62

При  использовании  трубопроводов  и  отво-

дящих  патрубков  другого  производителя

(типа C

62

), необходимо, чтобы они были со-

вместимыми с данной системой, а дымовой

трубопровод был выполнен из материалов,

совместимых с продуктами конденсации.

При  определении  параметров  труб  необ-

ходимо  учитывать  их  остаточное  значение

напора при работе вентилятора:

Полезное  статиче-

ское  давление  при

номинальной  те-

пловой мощности

24 кВт

75

Па

28 кВт 106

Па

32 кВт

93

Па

Чрезмерно  высо-

кая  температура

дыма

24 кВт 139

°C

28 кВт 130

°C

32 кВт 167

°C

М а к с и м а л ь н а я

рециркуляция  CO

2

во  всасывающем

трубопроводе

24 кВт

0,9

%

28 кВт

0,8

%

32 кВт

0,6

%

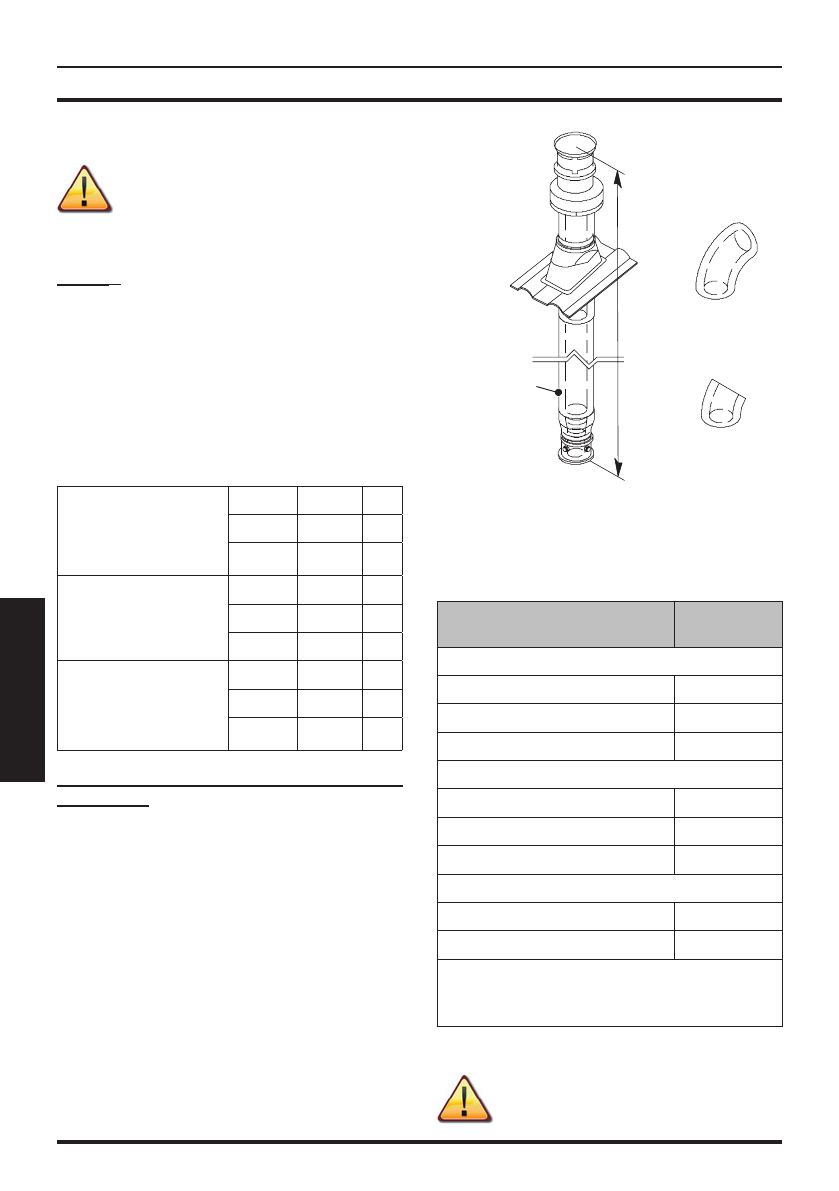

Комплект дымоотвода через крышу (Ри-

сунок 5.15)

Коаксиальная  труба  Ø  80/125  мм  номи-

нальной высотой 0,96 м.

Этот комплект позволяет выводить дым не-

посредственно через крышу.

Рисунок 5.15

L max

90°

45°

Ø 125

C

32

Для  достижения  максимальной  высоты  в

наличии имеются удлинители.

Максимальная  высота  (Рисунок  5.15)  с  уд-

линителями составляет:

Рисунок 5.16

Коаксиальные Ø 80/125 мм

(Дымоотвод через крышу) Диафрагма
24 кВт

Для длины от 0,5 до 2,0 м

ø 38 мм

Для длины от 2,0 до 6,5 м

ø 47 мм

Для длины от 6,5 м до 8,5 м

без

28 кВт

Для длины от 0,5 м до 1,0 м

ø 38 мм

Для длины от 1,0 м до 6,5 м

ø 47 мм

Для длины от 6,5 м до 8,5 м

без

32 кВт

Для длины от 0,5 м до 1,0 м

ø 41 мм

Для длины от 1,0 м до 6,0 м

без

При  длине,  превышающей  1  метр,  не-

обходимо  установить  устройство  для

сбора конденсата

При  установке  или  снятии  диа-

фрагмы  необходимо  выпол-

нить  инструкции,  приведенные
