- 51 -

МОНТ

АЖ

ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

7

ПРОВЕРКА РЕГУЛИРОВКИ

ГАЗА

7.1  Предупреждения

Измерив  давление  газа,  тща-

тельно  закройте  отводы,  ис-

пользованные  для  замера  дав-

ления.

После  проведения  всех  опера-

ций  по  регулировке  газа  необ-

ходимо  опломбировать  регули-

ровки клапана.

Внимание,  опасность  удара  то-

ком!

Во время операций, описанных

в  этом  разделе,  котел  находит-

ся под напряжением.

Категорически

запрещается

прикасаться  к  электрическим

частям.

7.2  Операции и настройка газа

•  Снимите  переднюю  панель  корпуса,  см.

раздел  «Демонтаж  панелей  корпуса»  на

стр. 59.

Проверка давления в сети

•  Выключив котел (приведя его в нерабочее

состояние),  проверьте  давление  питания

при помощи отвода 20, см. Рисунок 7.2, и

сравните считанное значение со значени-

ями, приведенными в таблице «Давление

газа  на  подаче»  в  разделе  «Технические

данные» на стр. 22.

•  Тщательно  закройте  отвод  для  замера

давления 20, см. Рисунок 7.2.

Проверка максимального давления в го-

релке

•  Откройте отвод для замера давления 24,

см.  Рисунок  7.2,  и  подсоедините  мано-

метр.

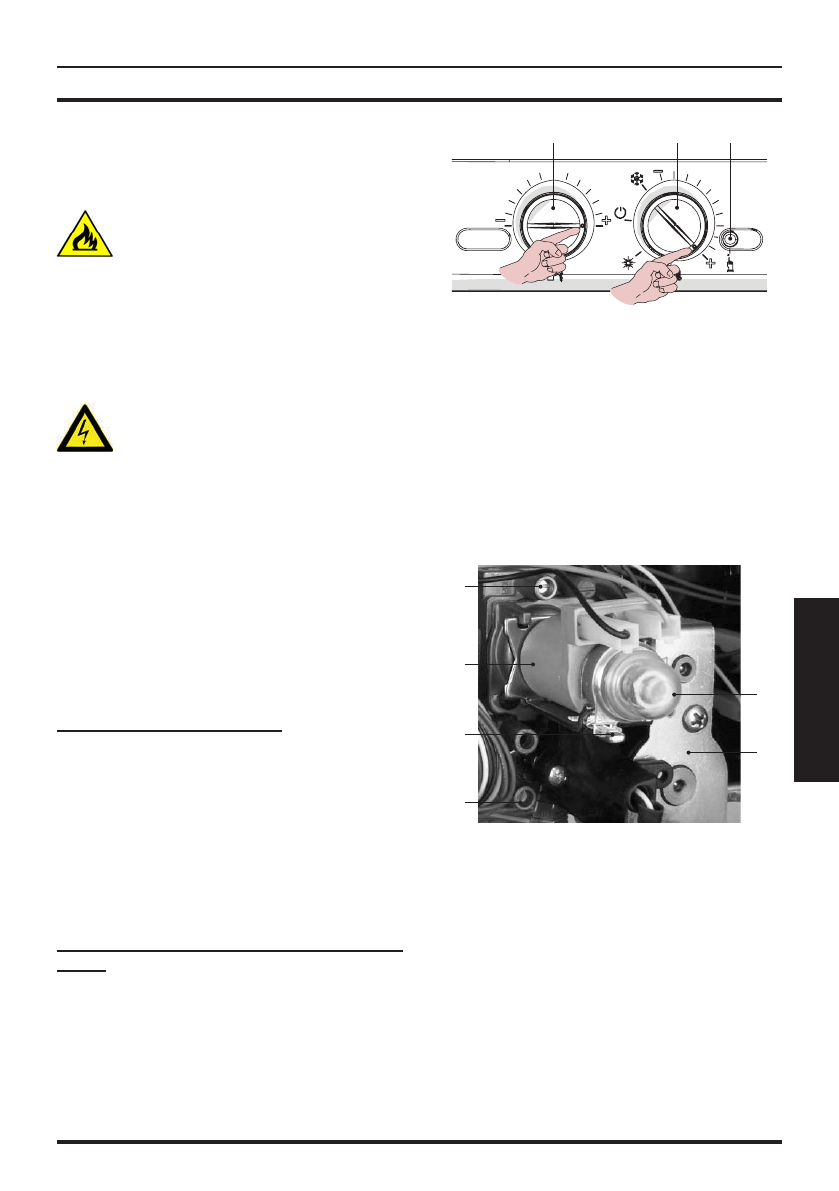

Рисунок 7.1

10

11

12

•  Поверните  переключатель  функций  11,

как показано на рисунке Рисунок 7.1.

•  Установите  регулятор  температуры  горя-

чего водоснабжения 10 на максимальное

значение.

•  Снимите  защитную  заглушку  B  модули-

рующего  устройства  22,  см.  Рисунок  7.2,

освободив  ее  от  упора  A  (с  этой  целью

поверните  ее  по  часовой  стрелке  и  под-

деньте отверткой).

Рисунок 7.2

24

22

A

B

21

20

Выпустите  достаточное  количество  горя-

чей  воды.  Сравните  значение  измеренно-

го  давления  со  значениями,  указанными  в

таблицах Максимальное газовое давление

горелки.  Для  калибровки  давления  в  го-

релке  необходимо  поворачивать  большую

шестиугольную  латунную  гайку  модулиру-

ющего устройства 22 MAX, см. Рисунок 7.3

(давление  увеличивается  при  повороте  по

часовой стрелке).
