Проверка КПД котла; См. также раздел «Настройка - Federica Bugatti 24B TURBO PLUS с дисп. - Инструкция по эксплуатации - Страница 61

- 61 -

ТЕХНИЧЕСКОЕ  ОБ

С

ЛУЖИВ

АНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

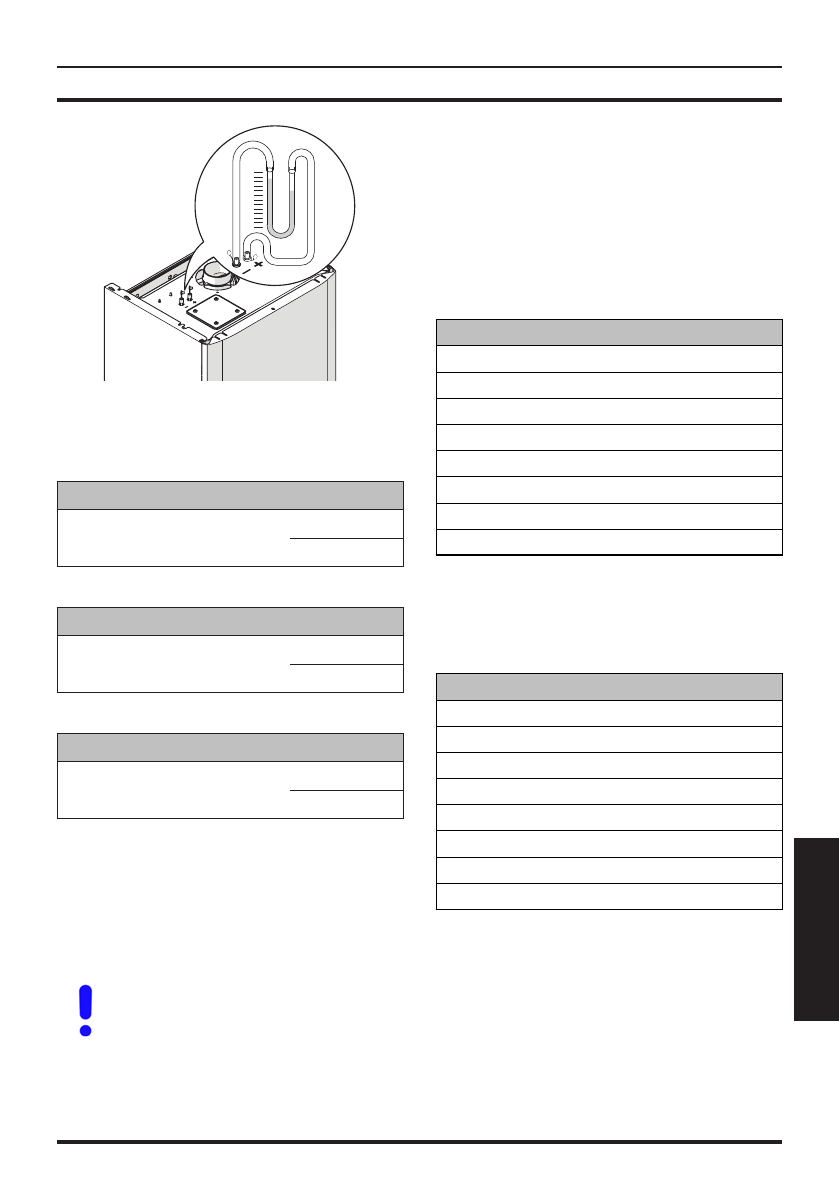

Рисунок 9.5

Минимальное  значение  давления,  созда-

ваемого трубкой Вентури, см. в следующих

таблицах:

Рисунок 9.6

FEDERICA 24 TURBO PLUS

Минимальное давление,

создаваемое трубкой Вентури

Па

84

мбар

0,84

Рисунок 9.7

FEDERICA 28 TURBO PLUS

Минимальное давление,

создаваемое трубкой Вентури

Па

134

мбар

1,34

Рисунок 9.8

FEDERICA 32 TURBO PLUS

Минимальное давление,

создаваемое трубкой Вентури

Па

149

мбар

1,49

9.10  Проверка КПД котла

Производите  контроль  КПД  с  периодично-

стью,  предусмотренной  действующим  за-

конодательством.

См.  также  раздел  «Настройка

функции  "трубочист"»  на  стр.

62.

•  Запустите  котел  в  режиме  отопления  на

максимальной мощности.

•  Проверьте  сгорание  котла,  используя

разъемы,  расположенные  на  дымовых

трубах, и сравните измеренные данные с

данными, приведенными ниже.

Проверка  может  осуществляться  также,

если  котел  работает  на  максимальной

мощности  в  режиме  горячего  водоснаб-

жения,  что  необходимо  указать  в  отчете  о

проверке.

Рисунок 9.9

Модель FEDERICA 24 TURBO PLUS

Номинальная тепловая мощность kW

25,5

Номинальный КПД

%

92,8

Эффективность сгорания

%

93,7

Показатель воздуха

n

1,7

Состав дымов CO2

%

6,9

Состав дымов O2

%

8,6

Состав дымов CO

ppm

n.t.

Температура дымов

°C

123

Значения соответствуют испытаниям с кон-

центрическим отводом 60/100 мм на 1 м и газом

Метан G20 с температурой на нагнетании /

возврата системы отопления 60°/80°C

Рисунок 9.10

Модель FEDERICA 28 TURBO PLUS

Номинальная тепловая мощность kW

31,1

Номинальный КПД

%

93,3

Эффективность сгорания

%

94,8

Показатель воздуха

n

1,5

Состав дымов CO2

%

7,6

Состав дымов O2

%

7,3

Состав дымов CO

ppm

n.t.

Температура дымов

°C

111

Значения соответствуют испытаниям с кон-

центрическим отводом 60/100 мм на 1 м и газом

Метан G20 с температурой на нагнетании /

возврата системы отопления 60°/80°C
