- 52 -

МОНТ

АЖ

ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

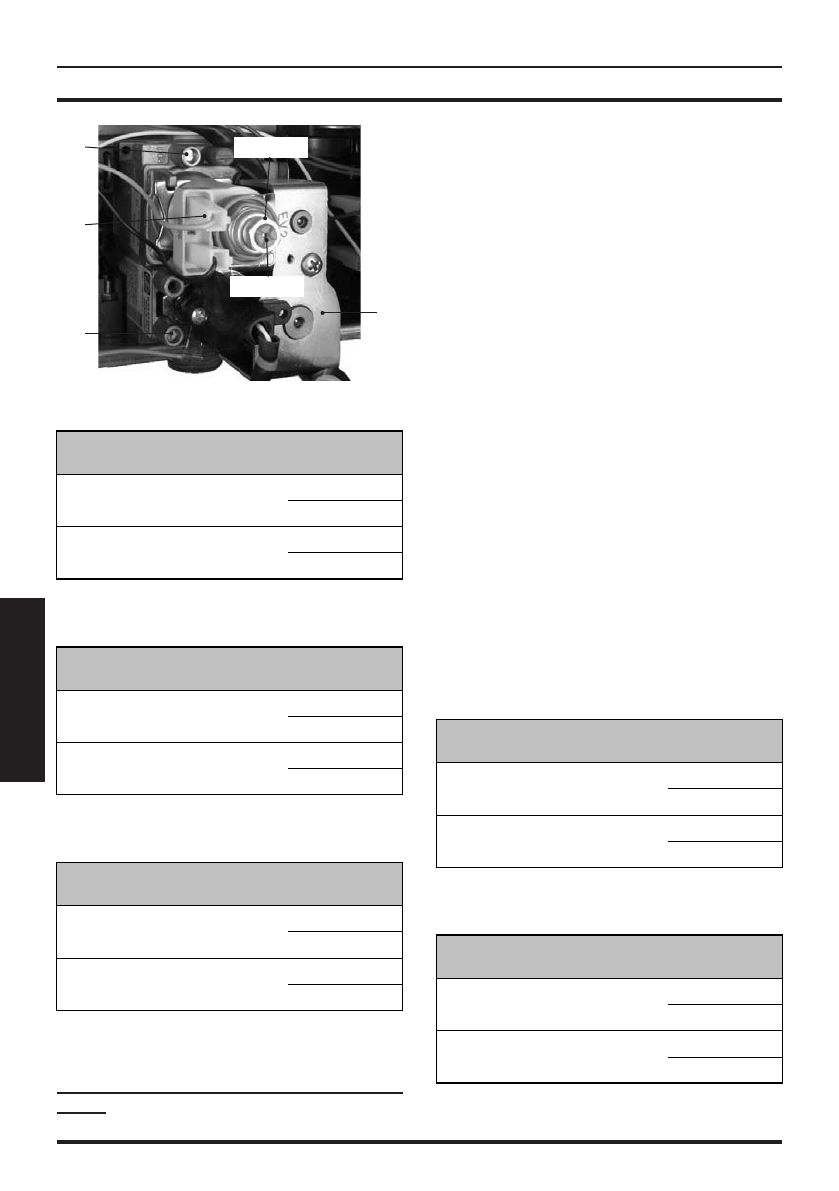

Рисунок 7.3

24

22 MAКС.

22 МИН.

C

21

20

Рисунок 7.4

FEDERICA 24 TURBO PLUS - Макс. давление газа

на горелке

Метан G20

Pa

1280

mbar

12,8

Пропан G31

Pa

3600

mbar

36,0

1 мбар соответствует приблизительно 10 мм H20

Рисунок 7.5

FEDERICA 28 TURBO PLUS - Макс. давление газа

на горелке

Метан G20

Pa

1180

mbar

11,8

Пропан G31

Pa

3550

mbar

35,5

1 мбар соответствует приблизительно 10 мм H20

Рисунок 7.6

FEDERICA 32 TURBO PLUS - Макс. давление газа

на горелке

Метан G20

Pa

1200

mbar

12,0

Пропан G31

Pa

3310

mbar

33,1

1 мбар соответствует приблизительно 10 мм H20

Проверка минимального давления в го-

релке

•  Отсоедините  провод  питания  C  модули-

рующего  устройства  22.  Внимательно

следите  за  тем,  чтобы  не  прикасаться  к

металлическим  частям  котла,  см.  Рису-

нок 7.3.

•  Сравните  значение  измеренного  дав-

ления  со  значениями,  указанными  в  та-

блицах  Минимальное  газовое  давление

на  горелке.  Чтобы  откалибровать  дав-

ление  в  горелке,  открутите  пластиковый

винт  (22  MIN  на  Рисунок  7.3),  удерживая

неподвижной  большую  шестиугольную

латунную  гайку  (22  MAX  на  Рисунок  7.3)

модулирующего  устройства  (при  враще-

нии  по  часовой  стрелке  давление  увели-

чивается).

•  Подключите провод питания, см. C на Ри-

сунок 7.3 модулирующего устройства.

•  Снова  проверьте  максимальное  давле-

ние в горелке.

•  Закройте кран горячей воды.

•  Тщательно закройте отвод для замера

давления 24 на Рисунок 7.3.

В  ходе  проверки  максимального  и  мини-

мального  давления  в  горелке  проверьте

расход  газа  по  счетчику  и  сравните  его

значение с данными расхода газа в разде-

ле  «Технические  характеристики»  на  стр.

22.

Рисунок 7.7

FEDERICA 24 TURBO PLUS - Мин. давление газа

на горелке

Метан G20

Pa

220

mbar

2,2

Пропан G31

Pa

650

mbar

6,5

1 мбар соответствует приблизительно 10 мм H20

Рисунок 7.8

FEDERICA 28 TURBO PLUS - Мин. давление газа

на горелке

Метан G20

Pa

180

mbar

1,8

Пропан G31

Pa

640

mbar

6,4

1 мбар соответствует приблизительно 10 мм H20
