- 37 -
МОНТ
АЖ
МОНТАЖ

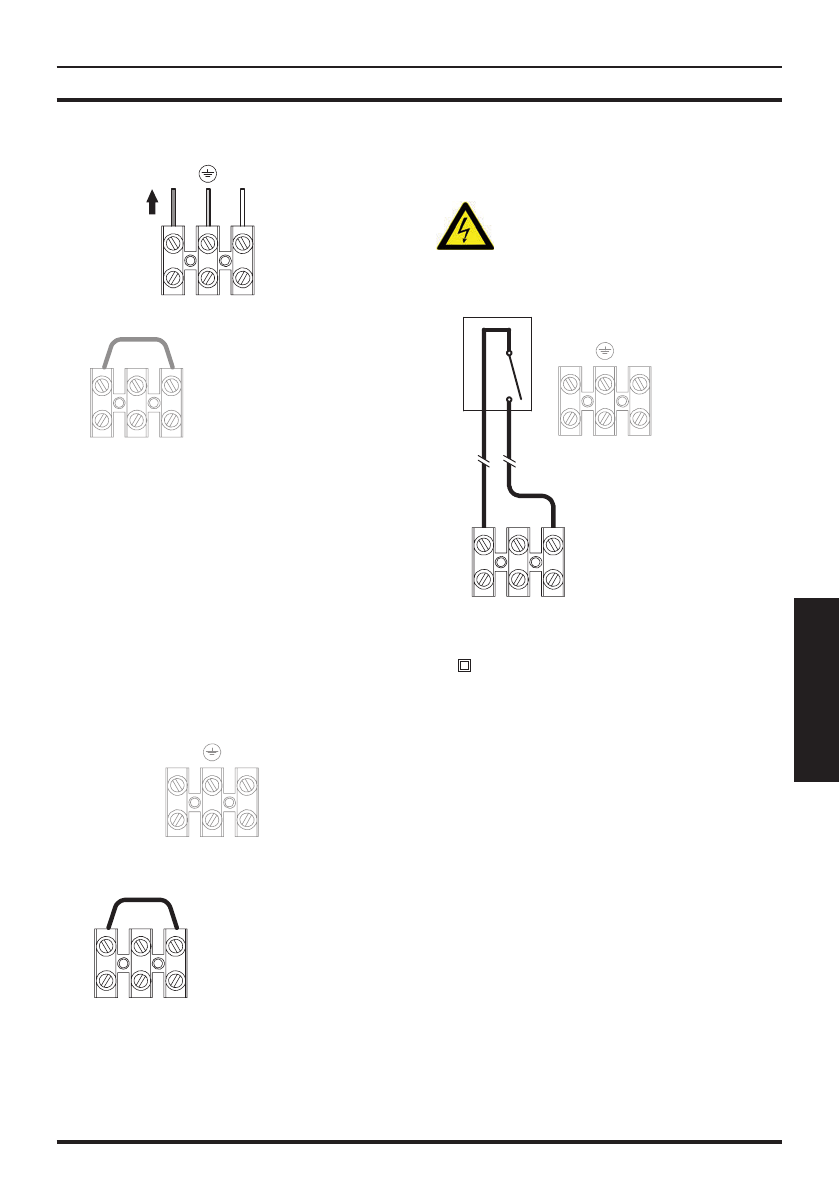

Рисунок 5.23
L
N
1
3
Клеммная
колодка
электропитания
к
двухполюсному
выключателю
Клеммная
колодка
комнатного
термостата
Кабель или провода электропитания котла
и комнатного термостата должны прохо-
дить в соответствии с указаниями рисунка,
см. Рисунок 5.27.
5.9 Подключение комнатного
термостата или зональных
клапанов
Для подключения комнатного термостата
используйте соответствующую клеммную
колодку комнатного термостата котла, см.
Рисунок 5.24.
Рисунок 5.24
1
3
Клеммная
колодка
электропитания
Клеммная колодка
комнатного
термостата
L
N
При подсоединении любого типа ком-
натного термостата необходимо снять
электрическую перемычку между клем-
мами «1 и 3».
Электропровода комнатного термостата
необходимо установить между клеммами
«1 и 3», см. Рисунок 5.25.
Ни в коем случае не подсоеди-
няйте провода под напряжени-
ем к клеммам «1 и 3».
Рисунок 5.25
1
3
Клеммная
колодка
электропитания
Клеммная колодка
комнатного
термостата
T
L
N
Чистые контакты
комнатного термостата
Термостат должен иметь изоляцию класса
II ( ) или должен быть подключен к систе-
ме заземления.
