- 32 -

МОНТ

АЖ

МОНТАЖ

Для колена 45° уменьшение

0,5 м

Для колена 90° уменьшение

1 м

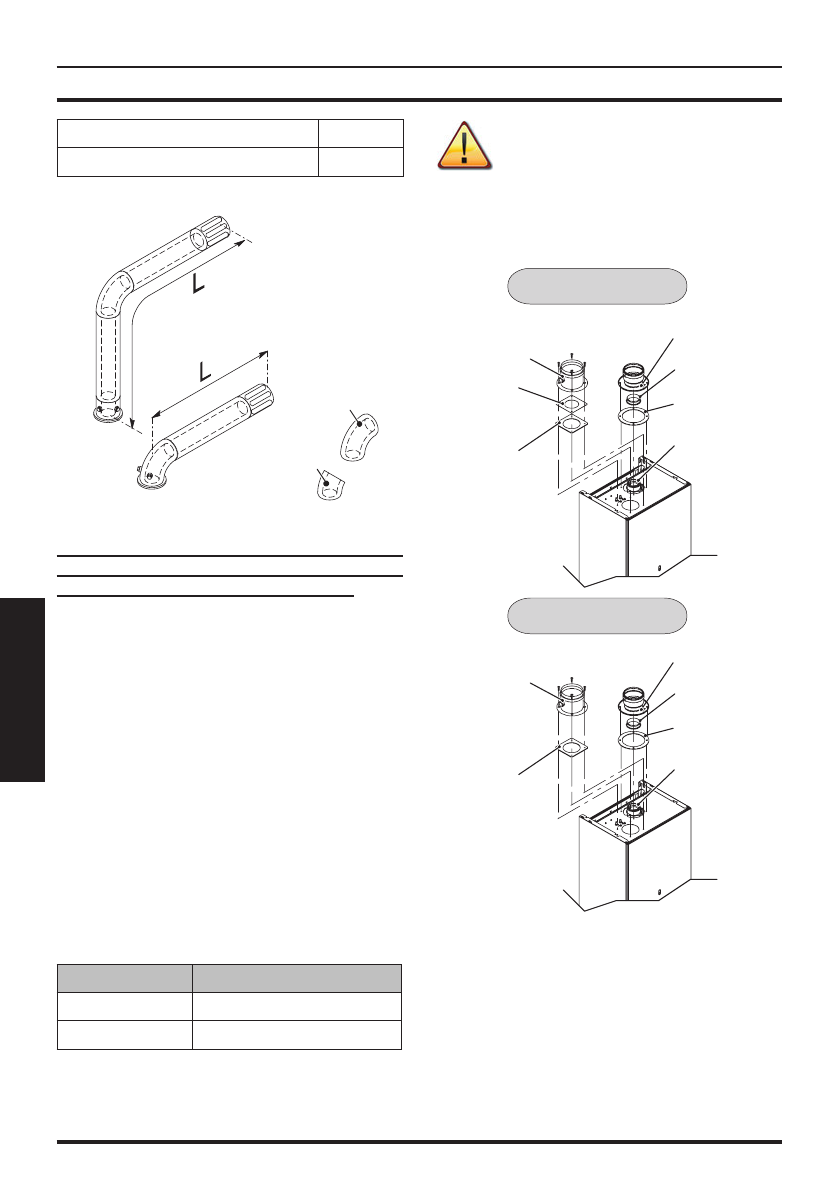

Рисунок 5.8

B

A

C

45°

90°

C

12

Комплект  раздвоенных  воздухозабор-

ных и дымоотводных трубопроводов Ø

80 мм (Рисунок 5.13 - Рисунок 5.14)

Этот  комплект  позволяет  разделить  возду-

хозаборные  и  дымоотводные  трубопрово-

ды.

Отводящие  патрубки  можно  подсоединить

к  соответствующим  специально  спроекти-

рованным дымоходам или отводить дым и

производить забор воздуха непосредствен-

но через стену.

Минимальная  длина  труб  не  должна  быть

меньше  1  м,  а  максимальная  суммарная

длина  участков

A  +  B

  (см.  Рисунок  5.13  и

Рисунок 5.14) при использовании удлините-

лей не должна превышать значений табли-

цы,  приведенной  ниже  (см.  также  таблицу

Рисунок 5.10 для моделей 24 кВт, на Рису-

нок 5.11 для модели 28 кВт и Рисунок 5.12

для модели 32 кВт):

Модель

Макс. длина (A+B)

24 - 28 кВт

30 метров

32 кВт

15 метров

Для  достижения  максимально  допустимой

длины в наличии имеются удлинители.

В  зависимости  от  максималь-

ной длины установленного ком-

плекта  между  котлом  и  патруб-

ком  забора  воздуха/отвода

дыма  необходимо  установить

соответствующую диафрагму.

Рисунок 5.9

Фланцевый патрубок

забора воздуха

Прокладка

Диафрагма

дымоотвода

Прокладка

котла

Фитинг

дымоотвода

Прокладка на

поверхность

котла

Фланцевый патрубок

забора воздуха
Диафрагма

забора

воздуха

Прокладка

Диафрагма

дымоотвода

Прокладка

котла

Фитинг

дымоотвода

Прокладка на

поверхность

котла

Модели 28 - 32 кВт

Модели 24 кВт
