5.8  Электрическое подключение

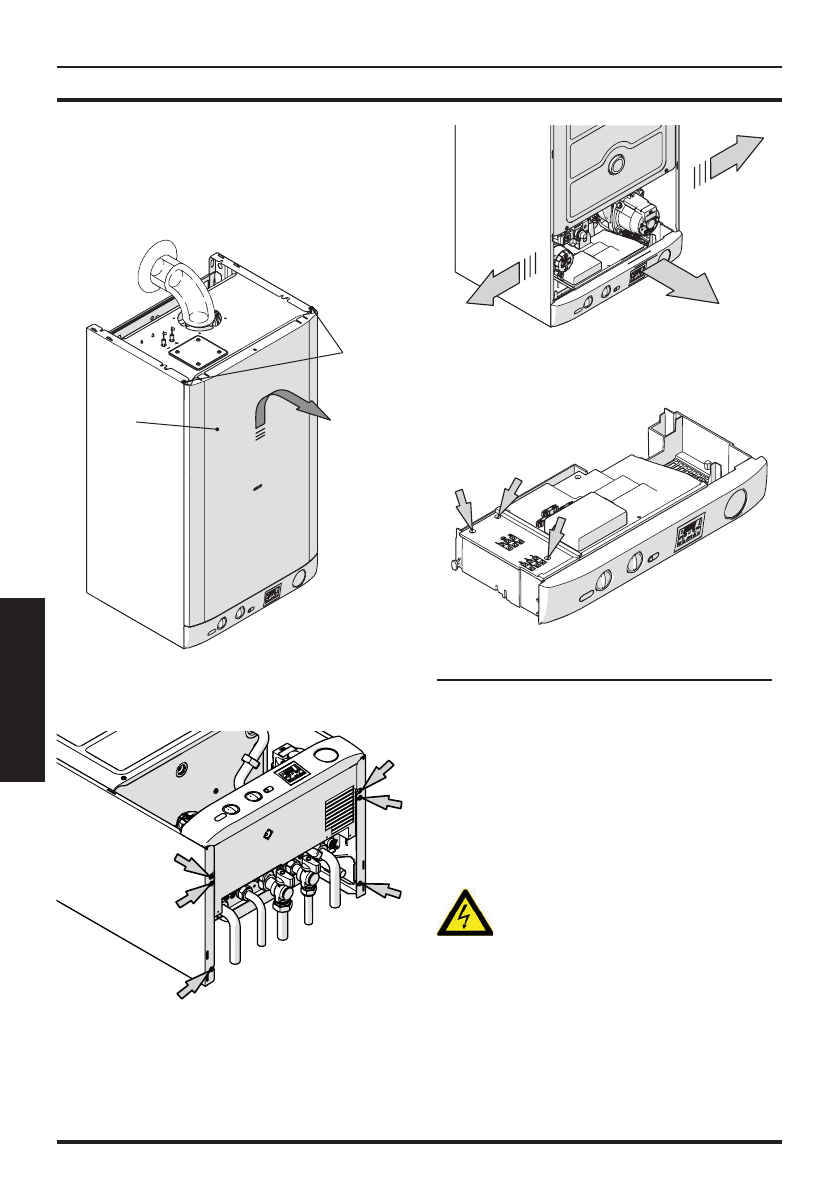

•  Снимите  переднюю  панель  котла,  в  со-

ответствии  с  указаниями.  Выньте  винты

J.  Снимите  переднюю  панель  K  ,  под-

толкнув  ее  вверх,  чтобы  высвободить  из

нижних крючков Рисунок 5.19.

Рисунок 5.19

J

K

•  Открутите  шесть  указанных  винтов,  см.

Рисунок 5.20.

Рисунок 5.20

•  Сместите  боковые  панели  и  потяните

вперед  панель  управления,  чтобы  полу-

чить доступ к клеммной колодке электро-

питания Рисунок 5.21.

Рисунок 5.21

•  Открутите  винты  и  снимите  крышку

клеммной колодки, см. Рисунок 5.22.

Рисунок 5.22

Подключение к сети электроснабжения

•  Подсоедините  токопроводящий  кабель,

идущий  от  всеполюсного  выключателя,

к  клеммной  колодке  электрического  пи-

тания котла (Рисунок 5.23), соблюдая со-

ответствие  линии  (коричневый  провод)  и

нейтрали (голубой провод).

•  Подсоедините  заземляющий  провод

(желтый/зеленый)  к  эффективной  си-

стеме заземления.

Заземляющий  провод  должен

быть  длиннее,  чем  провода

электропитания.

Кабель или провод электропитания должен

иметь  сечение  не  менее  0,75  мм

2

,  должен

находиться  на  безопасном  расстоянии  от

источников  тепла  и  режущих  предметов  и

во всем соответствовать действующим тех-

ническим нормам.
