- 31 -

МОНТ

АЖ

МОНТАЖ

Отводящая  труба  должна  быть

спроектирована таким образом,

чтобы ни в коем случае не допу-

скать  как  застоя  конденсата

внутри  трубы,  так  и  противото-

ка  конденсата  внутрь  камеры

сгорания,  поэтому  отводящий

патрубок  котла  должен  распо-

лагаться  выше,  чем  входящий

патрубок со стороны котла.

Необходимо  соблюдать  общие

инструкции  по  установке  гори-

зонтальных  участков  и  преду-

смотреть  одно  или  несколько

приспособлений для сбора кон-

денсата в соответствующих ме-

стах.

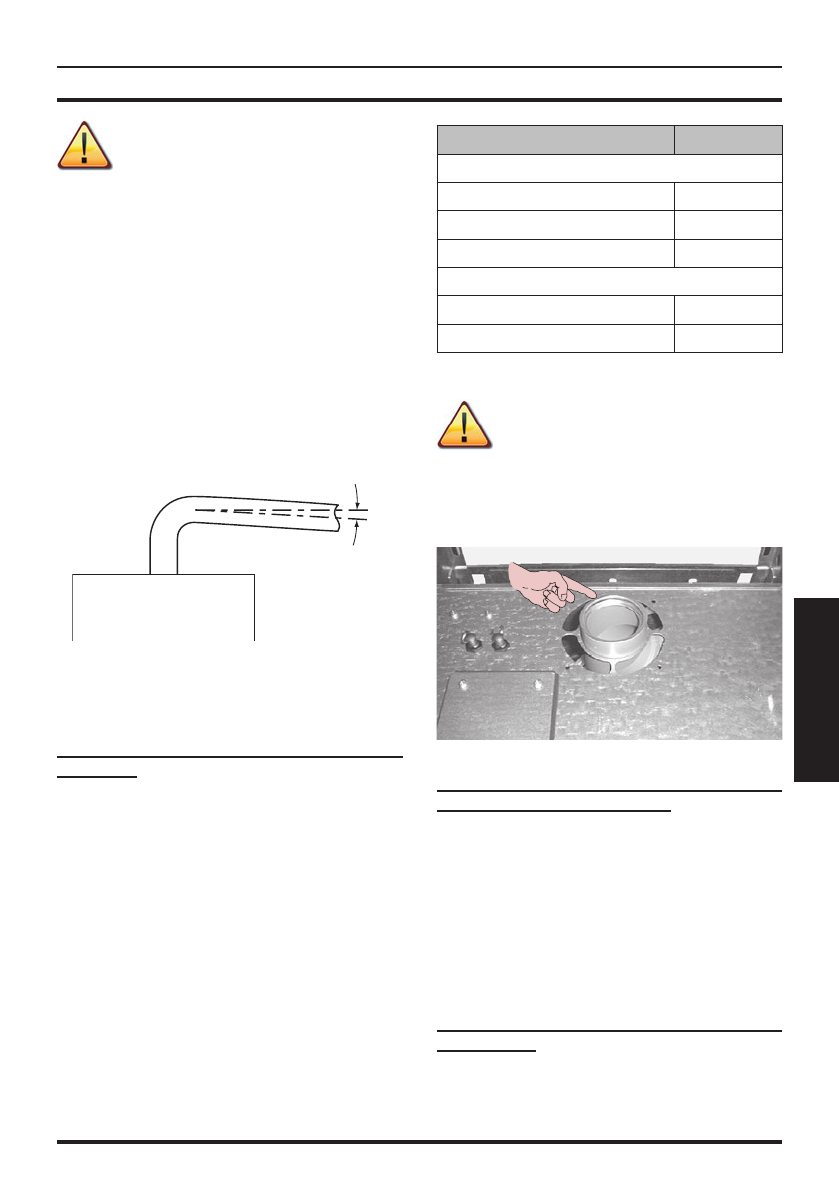

Рисунок 5.5

1,5°

В  наличии  имеются  описанные  ниже  ком-

плекты для подсоединения к котлу.

Настенный комплект дымоотвода (Рису-

нок 5.8 A)

Коаксиальная  труба  Ø  60/100  мм  номи-

нальной длиной (L Рисунок 5.8) 915 мм.

Этот комплект позволяет осуществлять ды-

моотвод в стену сзади или сбоку от котла.

Минимальная,  а  также  максимальная  дли-

на  трубы  при  использовании  удлинителей

должны соответствовать следующим пара-

метрам:

Рисунок 5.6

Коаксиальные Ø 60/100 мм Диафрагма
24 - 28 кВт

Для длины от 0,5 м до 1 м

ø 38 мм

Для длины от 1 м до 2 м

ø 47 мм

Для длины от 2 м до 4 м

без

32 кВт

Для длины от 0,5 м до 1 м

ø 41 мм

Для длины от 1 до 3 м

без

При  установке  или  снятии  диа-

фрагмы  необходимо  выпол-

нить  следующие  инструкции,

см.  Рисунок  5.6.  Диафрагму  не-

обходимо расположить следую-

щим образом, см. Рисунок 5.7.

Рисунок 5.7

Вертикальный  комплект  дымоотвода  с

коленом 90° (Рисунок 5.8 В)

Коаксиальная  труба  Ø  60/100  мм  (Рисунок

5.8).  Этот  комплект  позволяет  поднять  ось

отвода  котла  на  635  мм.  Минимальная,  а

также  максимальная  длина  трубы  при  ис-

пользовании удлинителей должны соответ-

ствовать параметрам, приведенным в пре-

дыдущих таблицах.

Вывод трубы должен располагаться строго

горизонтально.

Дополнительные колена 45° или 90° (Ри-

сунок 5.8 C)

Коаксиальные  колена  Ø  60/100  мм.  При

установке  этих  колен  в  трубе  максималь-

ная длина дымоотвода уменьшается таким

образом:
