- 29 -

МОНТ

АЖ

МОНТАЖ

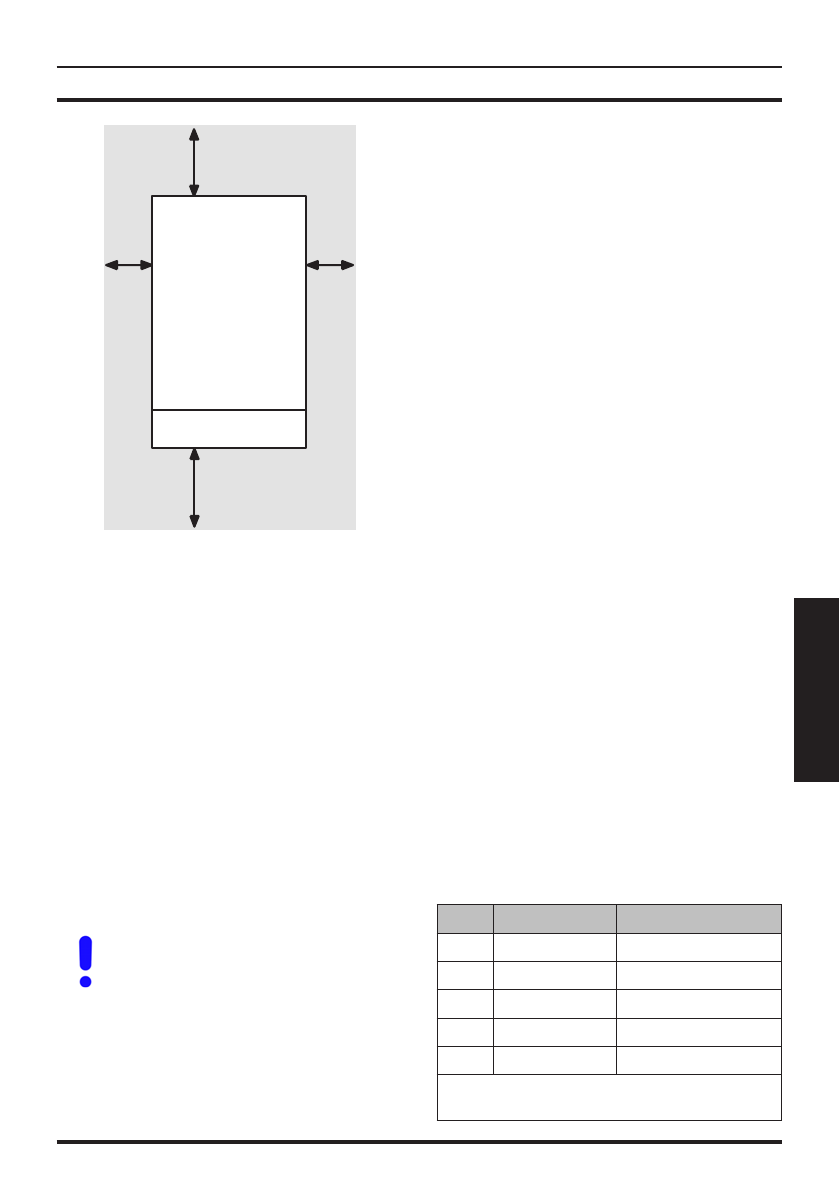

Рисунок 5.1

25

25

Все значения приведены в мм

250

200

•  Оставить  5  см  свободного  пространства

перед  котлом  в  случае  его  установки  в

шкафу, панели, нише.

•  Если  котел  устанавливается  на  место

предыдущего,  следует  тщательно  про-

мыть и очистить место установки.

•  Рекомендуется  оснастить  систему  соот-

ветствующим  осадочным  фильтром  или

использовать  средство  для  подготовки

циркулирующей в ней воды. В частности,

последнее решение не только очистит си-

стему, но и будет оказывать антикоррози-

онное  действие,  способствуя  образова-

нию  защитной  пленки  на  металлических

поверхностях, и осуществлять нейтрали-

зацию газов, присутствующих в воде.

Наполнение  системы  отопле-

ния:

•  В случае установки котла в помещениях,

в  которых  комнатная  температура  мо-

жет  опуститься  ниже  0  °C,  рекомендует-

ся  принять  необходимые  меры  для  того,

чтобы не повредить котел.

•  Не  добавлять  в  воду  системы  отопления

средства  защиты  от  замерзания  и  анти-

коррозионные  средства  в  несоответству-

ющих  концентрациях  и/или  обладающие

физико-химическими  характеристиками,

несовместимыми с гидравлическими ком-

понентами котла.

Производитель  не  несет  ответственности

за причиненный в таком случае ущерб.

Необходимо  уведомить  пользователя  о

функции  защиты  от  замерзания  котла  и

химических средствах, введенных в си-

стему отопления.

5.3  Установка кронштейна котла

Котел оснащен монтажным кронштейном.

Используйте бумажный шаблон (входящий

в  комплект  поставки),  в  котором  указаны

все  размеры  и  информация  для  правиль-

ной установки кронштейна.

Гидравлическая и газовая системы должны

заканчиваться  соединениями  ВР  3/4"  для

газового  трубопровода  и  трубопровода  на

подаче  и  возврате  контура  отопления,  а

также  1/2"  для  входа  и  выхода  контура  го-

рячего  водоснабжения,  или  медными  тру-

бами для сварки диаметром ø 18 мм и ø 15

мм соответственно.

Чтобы  узнать  размеры  и  другие  полезные

данные,  см.  раздел  «Размеры»  на  стр.

30,  «Соединения»  на  с.  29,  «Размеры

и длина дымоотводов» на с. 30.

5.4  Соединения

В котле используются следующие соедине-

ния:

Кран

ø трубы

MR

-

ø 16/18

US

-

ø 13/15

Газ

G 3/4 M

ø 16/18

ES

G 1/2 M

ø 13/15

RR

-

ø 16/18

Соединение  предохранительного  клапа-

на 3 бар G1/2F
