- 30 -

МОНТ

АЖ

МОНТАЖ

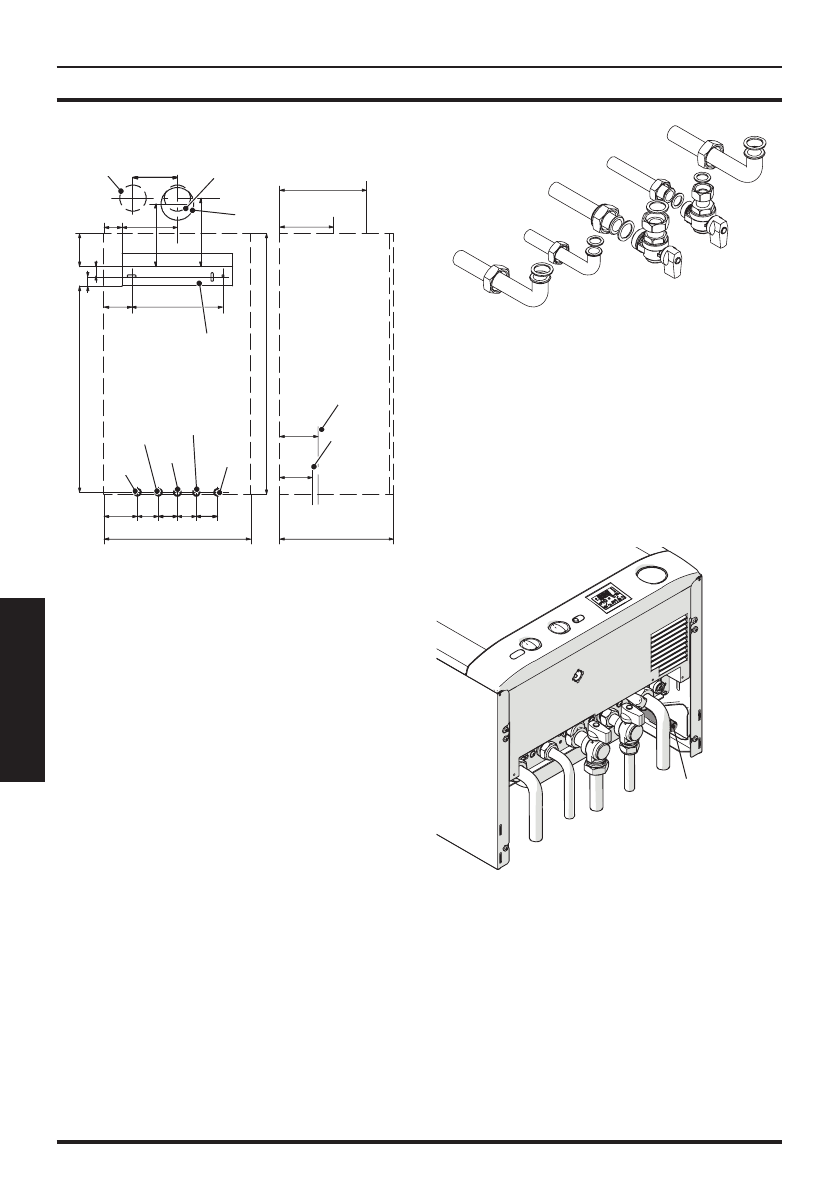

5.5  Размеры

Котел соответствует следующим размерам:

Рисунок 5.2

400

5

6

2

5

4

6

5

6

85

255

703

56

1

20

193

250

95

83

35 165

101

20

325

147

237

115

105

A

B

C

E-F

H

-

I

AB

D

E

F

G

G

H

I

C

A

Дымоотвод / забор воздуха (коаксиаль-

ная ø 60/100)

B

Дымоотвод (двойная ø 80)

C

Забор воздуха (двойная ø 80)

D

Крепежный кронштейн котла

E

MR - Подача контура отопления

F

US - Выход системы горячего водо-

снабжения

G

Газ

H

ES - Вход контура горячего водоснаб-

жения

I

RR - Возврат контура отопления

Все значения приведен в мм.

5.6  Монтаж котла

•  Снимите  защитные  заглушки  с  труб  кот-

ла.

•  Прикрепите котел к кронштейну.

•  Привинтите краны к котлу.

Рисунок 5.3

•  Прикрепите или приварите патрубки ø 15

мм  на  входе,  выходе  системы  горячего

водоснабжения и ø 18 мм на газе, нагне-

тании, возврате системы отопления.

•  Подключите трубопроводы к соответству-

ющим кранам и соединениям котла.

•  Проверьте  герметичность  системы  пода-

чи газа.

•  Подсоедините  предохранительный  кла-

пан к сливной воронке, Рисунок 5.4.

Рисунок 5.4

Слив клапана

безопасности

5.7  Размеры и длина дымоотводов

Дымоотвод/воздухозаборное  устройство

могут быть следующих видов:

C

12

 C

32

 C

42

 C

52

 C

62

 C

82

 B

22

См.  инструкцию  в  соответствующем  ком-

плекте, упакованном отдельно.

Горизонтальные  участки  дымовых  труб

должны  иметь  наклон  около  1,5  градусов

(25 мм на м).
