- 21 -

МОНТ

АЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

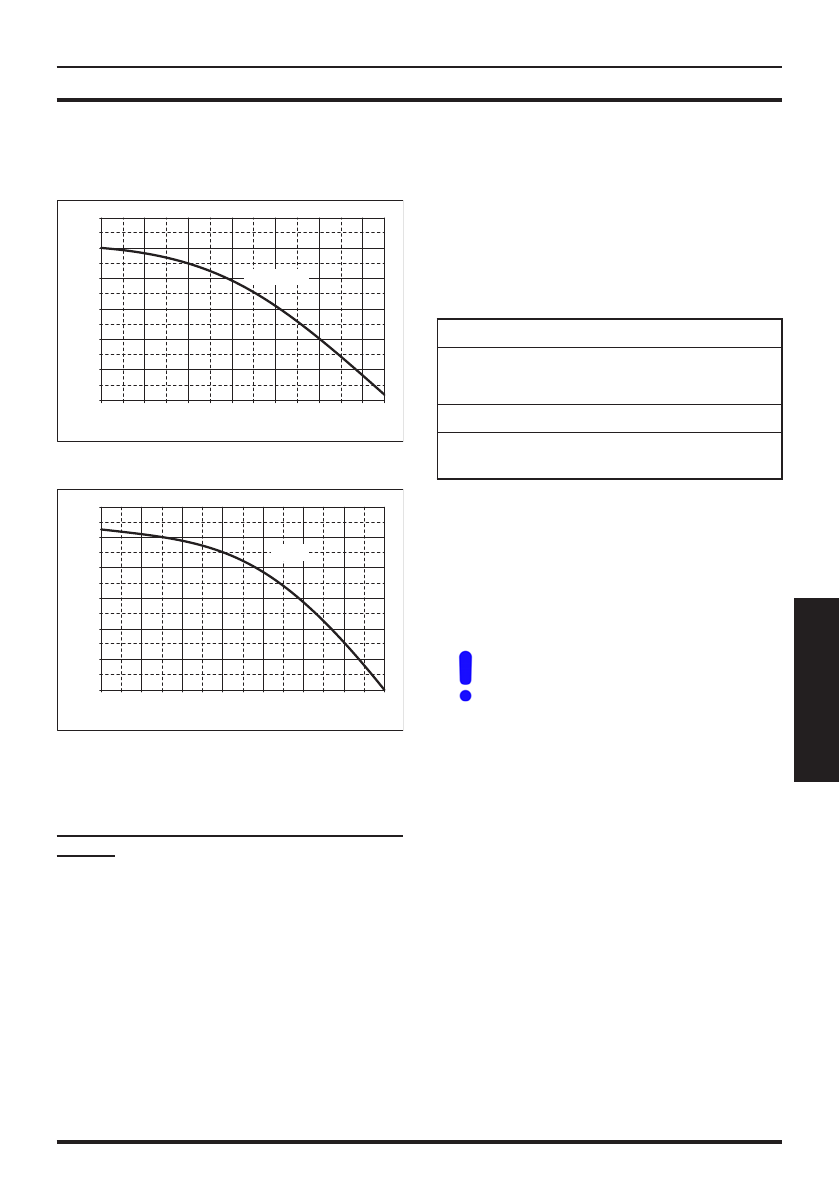

4.4  Гидравлическая кривая

Гидравлическая  кривая  представляет  со-

бой  зависимость  давления  (напора),  допу-

стимого в системе отопления, от расхода.

Рисунок 4.4

0,0

0,1

0,2

0,3

0,4

0,5

0,6

0

200

400

600

800

1000 1200 1250

bar

l/h

24 - 28 kW

Рисунок 4.5

0,0

0,1

0,2

0,3

0,4

0,5

0,6

0

200

400

600

800

1000 1200 1400

bar

l/h

32 kW

Потери напора котла уже были вычтены.

Расход при закрытых термостатических

кранах

Котел  оснащен  автоматическим  байпасом

(обводным  контуром),  который  защищает

первичный теплообменник.

В  случае  чрезмерного  уменьшения  или

полной  блокировки  циркуляции  воды  в  си-

стеме отопления из-за закрытия термоста-

тических  клапанов  или  кранов  элементов

контура,  байпас  обеспечивает  минималь-

ную  циркуляцию  воды  в  первичном  тепло-

обменнике.

Байпас откалиброван на разницу давления

приблизительно в 0,3-0,4 бар.

4.5  Расширительный бак

Разница  высоты  между  предохранитель-

ным  клапаном  и  самой  высокой  точкой

системы  может  составлять  максимум  10

метров.

В  случае  большей  разницы  необходимо

увеличить  давление  предварительного  на-

полнения расширительного бака и системы

в  холодном  состоянии  на  0,1  бар  при  ка-

ждом увеличении на 1 метр.

Рисунок 4.6

Общая емкость

л

8,0

Давление предварительного

наполнения

кПа

100

бар

1,0

Полезная емкость

л

4,0

Максимальная емкость

системы*

л

124

* При условиях:

•  средней  максимальной  температуры  си-

стемы 85°C;

•  начальной  температуры  наполнения  си-

стемы 10°C.

Для  систем  емкостью,  превы-

шающей 124 литра, необходимо

предусмотреть  дополнитель-

ный расширительный бак.
