9.3.1
Проверка давления воды
1. Проверить давление воды.
Важная информация
Рекомендуемое давление воды – от 1,5 до 2 бар.
Давление воды должно составлять не менее 0,8 бар.
2. При необходимости выполнить подпитку системы отопления.
9.3.2
Проверка тока ионизации
1. Проверьте ток ионизации на максимальной и на минимальной
мощности.
Значение будет установившимся через 1 минуту.
2. Очистить электрод ионизации/розжига, если значение ниже 4
мкА.
9.3.3
Проверка подключений отвода дымовых газов/подачи
воздуха
1. Проверить состояние и герметичность подключений отвода
дымовых газов и подачи воздуха.
9.3.4
Проверка сгорания
Сгорание проверяется путем измерения процентного содержания O
2
в
трубе отвода дымовых газов.
1. Отвинтить заглушку отвода для измерения дымовых газов.
2. Вставить зонд газоанализатора в измерительное отверстие.
Предупреждение
Во время измерения необходимо выполнить герметизацию
зазора вокруг зонда.
Внимание
Газоанализатор должен иметь точность не менее ±0,25% O
2
.
3. Измерить процентное содержание O
2
в дымовых газах. Снять
показания для максимальной мощности и минимальной
мощности.
Важная информация
Измерения необходимо выполнять с открытой передней
крышкой.
Выполнение проверки на максимальной мощности
1. Выбрать плитку [ ].
Откроется меню Измен.режима тест.мощн..

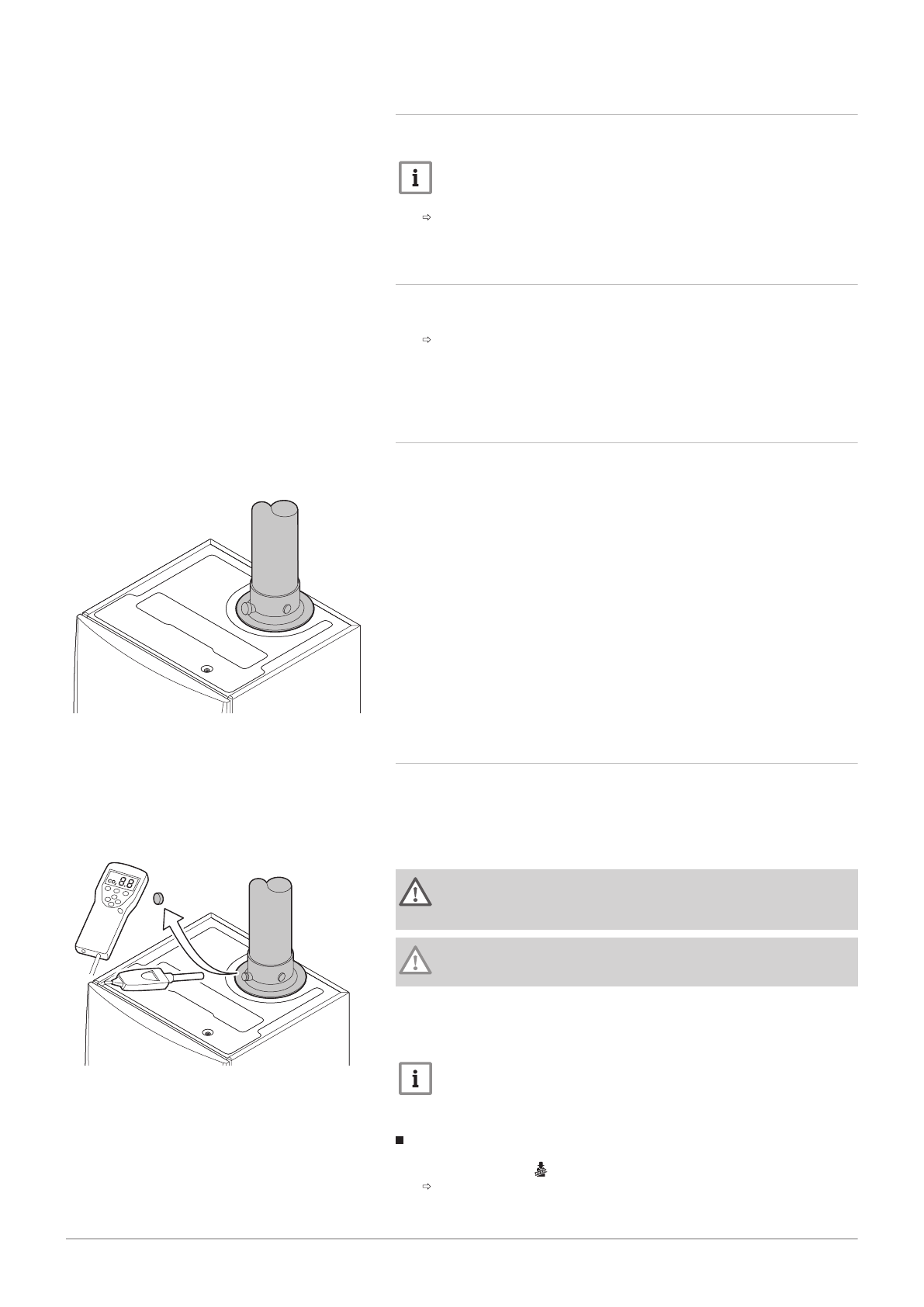

Рис.52 Проверка подключений отвода
дымовых газов/подачи воздуха
AD-0000084-01
Рис.53 Отвод для измерения дымовых
газов
AD-0000069-01
9 Техническое обслуживание
7725099 - v.01 - 12062019
AMC Pro
95
