9.3.6
Проверка горелки и чистка теплообменника
1. Снять трубопровод подачи воздуха на трубе Вентури.
2. Ослабить прокладку на газовом клапане.
3. Отсоединить разъёмы вентилятора (на передней и задней
стороне).
4. Снять привинченный разъём с газового клапана.
5. Снять разъём электрода розжига с трансформатора розжига.
6. Снять переднюю пластину с теплообменника.
7. Осторожно поднять переднюю пластину, вместе с горелкой и
вентилятором, с теплообменника.

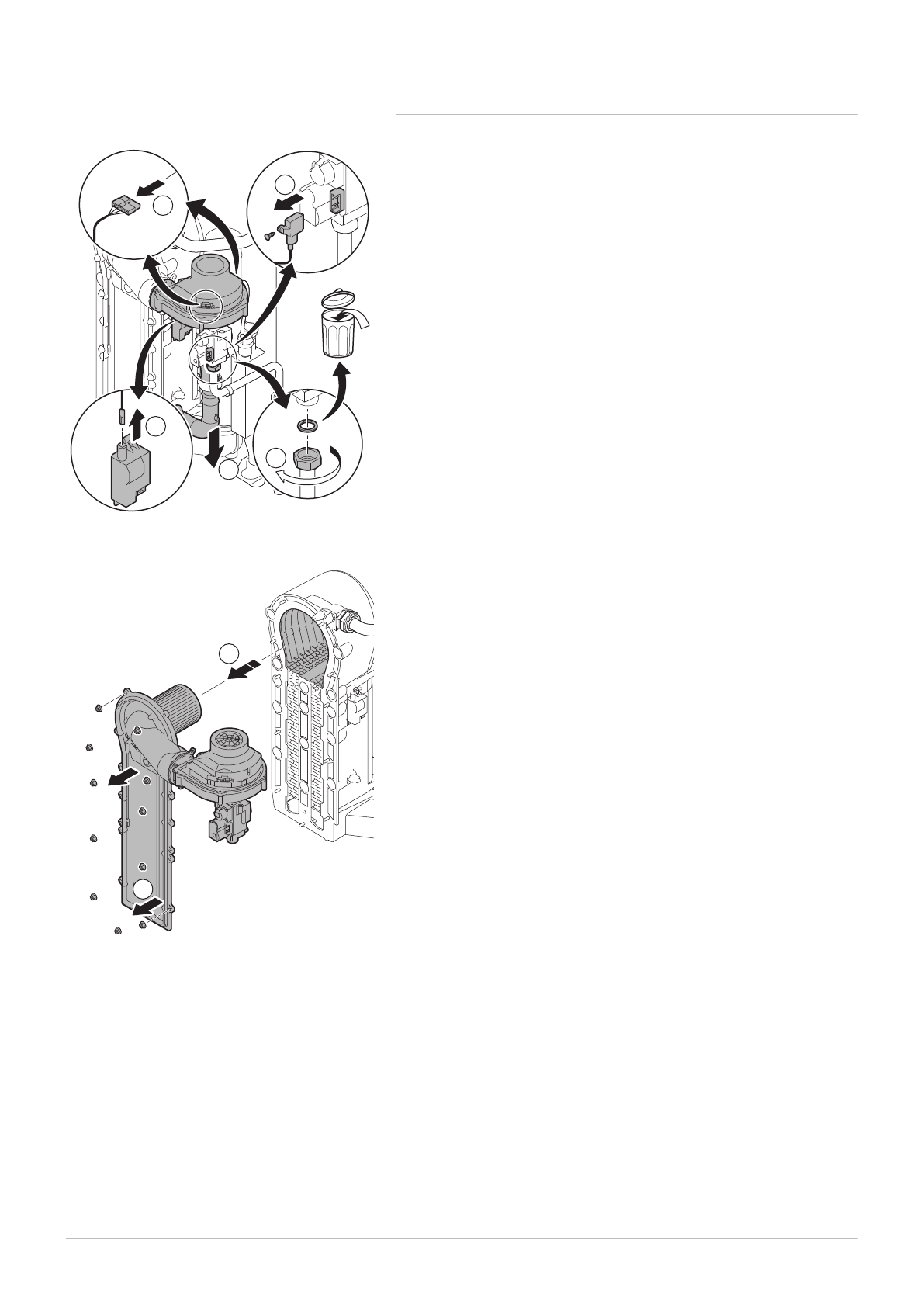

Рис.59 Снятие вентилятора
AD-3001178-01
1
3
4
2
5
Рис.60 Снять переднюю пластину,
вентилятор и горелку
AD-3001179-01
6
7
9 Техническое обслуживание
100
AMC Pro
7725099 - v.01 - 12062019
