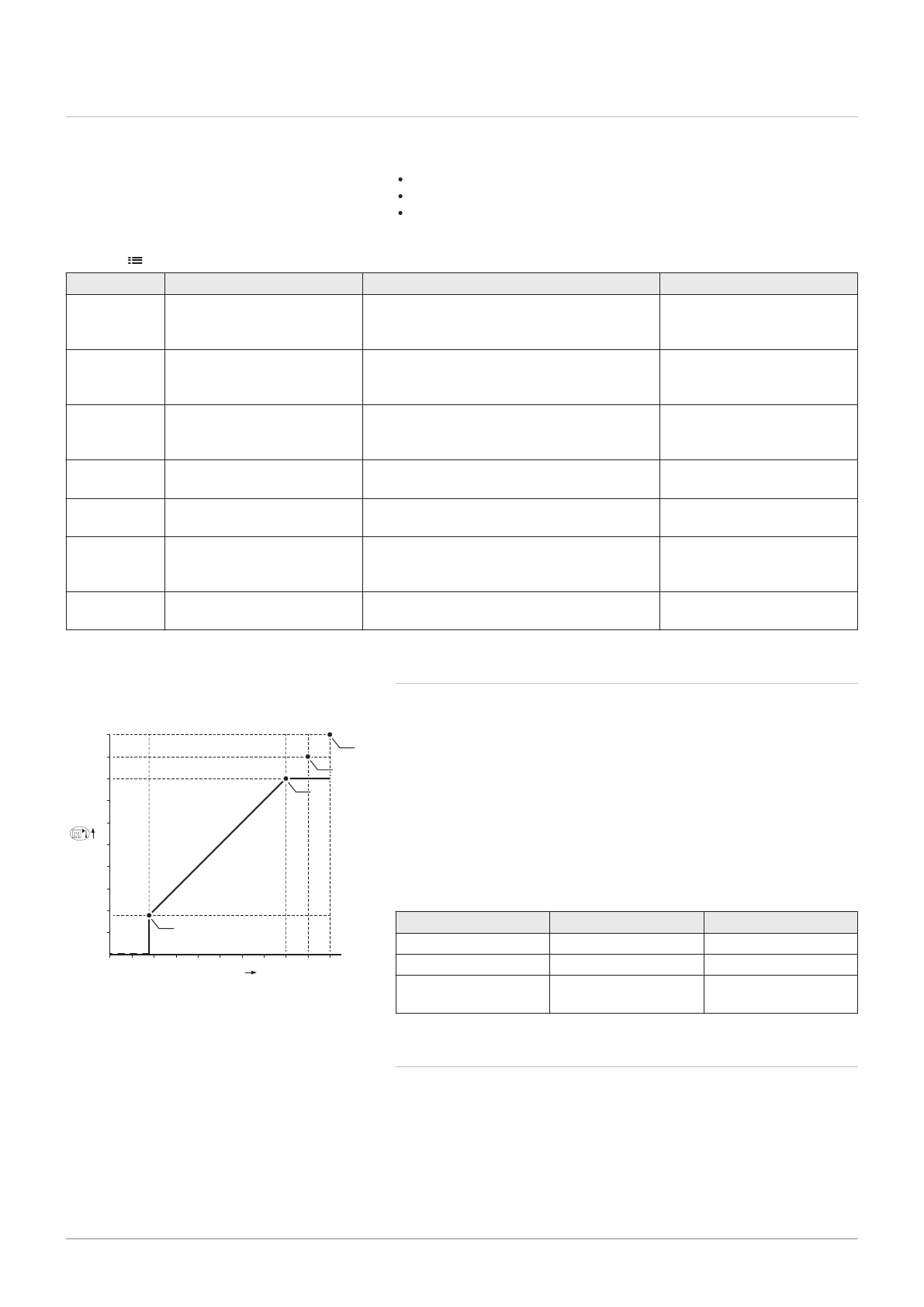

7.4

Настройка функции входа 0–10 В платы SCB-10

Существует три варианта управления входом 0–10 В электронной

платы SCB-10:

отключение функции входа.

вход с управлением по температуре.

вход с управлением по тепловой мощности

Таб 24

 клавиша > Установка > SCB-10 > Вход 0–10 В > Параметры

Код

Текст на дисплее

Описание

Диапазон

EP014

ВхШИМПлатУпр10В

Интеллект. плата управления SCB,

функция входа ШИМ 10 В

0 = Выкл.

1 = Управл. температурой

2 = Управление мощностью

EP030

МинЗадТемп0–10В

Устанавливает мин. зад. температуру для

0–10 В на интеллект. плате управления

SCB

0 °C - 100 °C

EP031

МаксЗадТемп0–10В

Устанавливает макс. зад. температуру для

0–10 В на интеллект. плате управления

SCB

0,5 °C - 100 °C

EP032

МинЗадМощн0–10В

Устанавливает мин. зад. мощность для 0–

10 В на интеллект. плате управления SCB

0 % - 100 %

EP033

МаксЗадМощн0–10В

Устанавливает макс. зад. мощность для 0–

10 В

5 % - 100 %

EP034

МинЗадНапряж0–10В

Устанавливает мин. зад. напряжение для

0–10 В на интеллект. плате управления

SCB

0 В – 10 В

EP035

МаксЗадНапряж0–10В

Устанавливает макс. зад. напряжение для

0–10 В

0 В – 10 В

7.4.1

Аналоговое регулирование температуры, °C

1 Котел вкл.

2 Параметр CP010

3 Максимальная температура подающей линии

4 Расчетное значение

Сигнал 0-10 модулирует температуру подающей линии котла. Данное

управление модулирует температуру подающей линии. Мощность

изменяется между минимальным и максимальным значением на

основе температуры подающей линии, рассчитанной системой

регулирования.

Таб 25 Регулирование температуры

Входной сигнал, В

Температура, °C

Описание

0-1,5

0-15

Котел выключен

1,5-1,8

15-18

Гистерезис

1,8-10

18-100

Желаемая темпера­

тура

7.4.2

Аналоговое управление по мощности

Сигнал 0–10 В модулирует мощность котла. Данное управление

модулирует теплопроизводительность. Минимальная мощность

связана с глубиной модуляции котла. Мощность может изменяться

между минимальным и максимальным значением. Расчетное

значение мощности определяется системой регулирования.

Рис.31 Регулирование температуры

AD-0001156-02

0

1

2

3

4

5

6

7

8

9

10

0 - 10 V

10

20

30

40

50

60

70

80

90

100

2

3

4

1
