Пример подключения 11 - De Dietrich EVODENS AMC PRO, AMC 45, DIEMATIC EVOLUTION - Инструкция по эксплуатации - Страница 46

7.6.9

Пример подключения 11

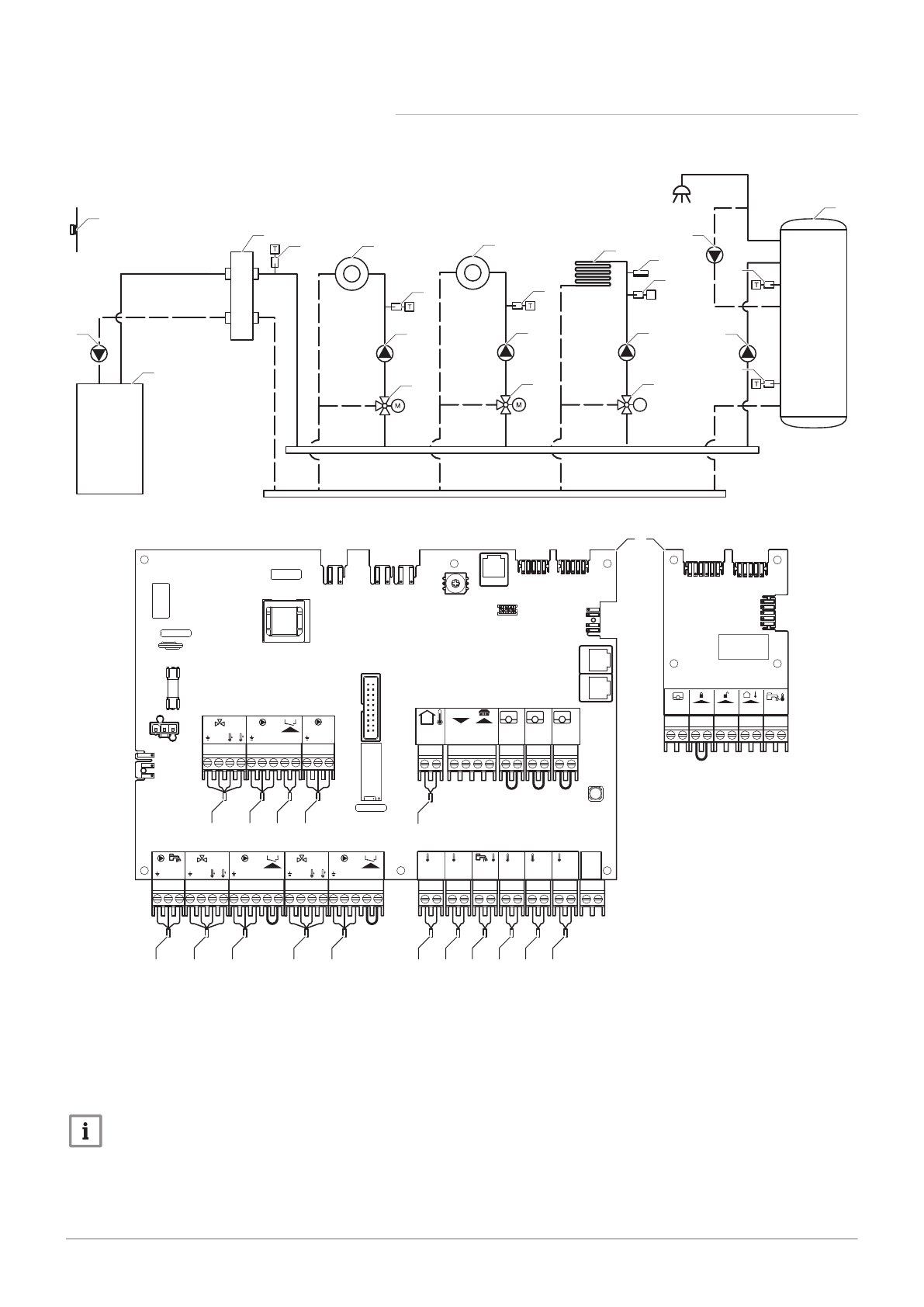

Рис.42 1 котёл + гидравлический разделитель + 3 смесительные зоны + зона горячей санитарно-технической воды

(ГВС)

AD-4100041-01

1

B

A

2

3

M

13

T

11

12

E

10

8

7

9

D

5

4

6

C

14

16

F

17

15

AD-4100143-01

6

.3

A

 T

X12

X13

X15

S-BUS

X1

X9

X11

X2

X3

X4

X10

RS

SP

L-BUS

SCB-10

X14

X5

X8

N L

X14

N L

B

N

N L TS

N L

A

N

TS

T out

Status

R-Bus

1

2

3

4

+

0-10V

-

C

R-Bus

B

R-Bus

A

+TA-

TA

1

2

C

B

A

Tsyst Tsyst Tdhw Tflow Tflow Tflow

N L TS

N

C

R-Bus

Tout

BL

RL

Tdhw

CB-03

X131

X136

X4

X03

5

6

8

16

9

7

17

11

4

15

3

A

10

14

12

13

1

A Котёл

B Гидравлический разделитель

C Смесительная зона – Контур A1

D Смесительная зона – Контур B1

E Смесительная зона – Контур C1 (напольное

отопление)

F Зона ГВС – ГВС A (послойный водонагреватель –

2 датчика)

2 Подключение насоса кабелями X81 и X112,

находящимися в панели управления котла

Важная информация

В этой конфигурации дополнительная электронная плата (дополнительное оборудование AD249)

установлена на разъем X8 электронной платы SCB-10.

7  Примеры установки

46

AMC Pro

7725099 - v.01 - 12062019
