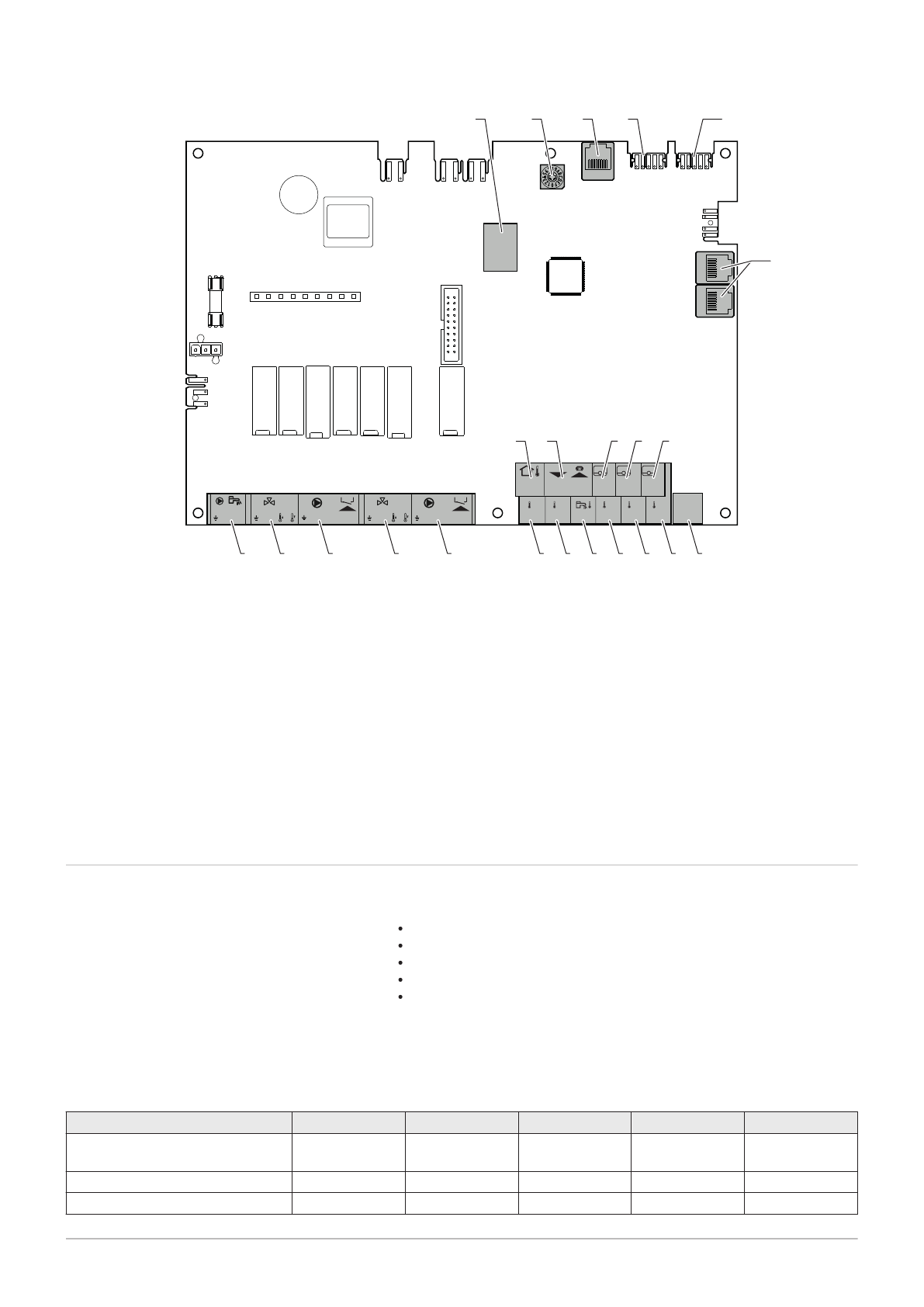

Рис.29 Электронная плата SCB-10
AD-3001210-01
X2
X3
+TA-
TA
Tsyst
Tsyst
Tdhw
Tflow
Tflow Tflow
C
A
B
2
1
R-Bus
Tout
R-Bus
R-Bus
1
2
3
4
+
-
Status
C
A
B
0-10V
N L
B
N
N L
TS
N L
TS
A
N
23
22
18
20
19
21
5
14
13
12
11
15 16 17
4
3
2
1
10
9
8
7
6
1 Датчик наружной температуры
2 Программируемый вход и вход 0–10 В
3 Датчик комнатной температуры - контур С
4 Датчик комнатной температуры - контур В
5 Датчик комнатной температуры - контур А
6 Насос водонагревателя горячей санитарно-
технической воды
7 Смесительный клапан – контур B
8 Насос и предохранительный термостат – контур
B
9 Смесительный клапан – контур A
10 Насос и предохранительный термостат – контур
A
11 Датчик системы 1
12 Датчик системы 2
13 Датчик горячей санитарно-технической воды
14 Датчик подающей линии – контур С
15 Датчик подающей линии – контур В
16 Датчик подающей линии – контур A
17 Анод с наводимым током
18 РазъёмыMod-BUS
19 Кодирующее колёсико, выбирает номер
теплогенератора в каскаде Mod-Bus
20 Разъём S-BUS
21 Оконечный разъём для подключения L-BUS
22 Подключение L-BUS к блоку управления (CU-
GH08)
23 Разъём кабеля S-BUS
7.3
Функции зон SCB-10
SCB-10 с дополнительным оборудованием AD249 имеет следующие
основные функции с настройками зоны по умолчанию:
CIRCA1 с параметром CP020, заданным как контур Прямой
CIRCB1 с параметром CP021, заданным как контур Выкл.
DHW1 с параметром CP022, заданным как контур Выкл.
CIRCC1 с параметром CP023, заданным как контур Выкл.
AUX1 с параметром CP024, заданным как контур Выкл.
Для настройки установки обязательно проверить и настроить
параметры выбранных зон. В таблице функций зон указаны настройки
параметров, доступные для каждой зоны.
Таб 22 Настройки параметров для функции зоны
Зона
CIRCC 1
Параметры для задания функ
ции зоны
CP020
CP021
CP022
CP023
CP024
0 = Выкл.
х
х
х
х
х
1 = Прямой
х
х
х
7 Примеры установки
28
AMC Pro
7725099 - v.01 - 12062019
