4  Эксплуатация панели управления

4.1

Компоненты панели управления

1  Поворотный переключатель для выбора плитки, меню или

настроек

2  Клавиша   для подтверждения выбора

3  Клавиша возврата  :

Кратковременное нажатие на клавишу: Возврат на

предыдущий уровень или в предыдущее меню

Длительное нажатие на клавишу: Возврат к основной

индикации

4  Клавиша меню   для перехода в главное меню

5  Дисплей

6  Светодиодный индикатор

4.2

Описание главного окна

Это окно отображается автоматически после запуска оборудования.

Панель управления автоматически переходит в режим готовности

(черный экран), если пользователь не прикасался к дисплею в

течение 5 минут. Нажать на одну из клавиш панели управления для

повторного включения дисплея.
Из любого меню можно перейти в главное окно, нажав на черную
клавишу   и удерживая ее нажатой в течение нескольких секунд.
Плитки в главном окне обеспечивают быстрый доступ к

соответствующим меню. С помощью вращающейся ручки можно
перейти в необходимое меню и нажать на клавишу   для

подтверждения выбора.

1 Плитки: выбранная плитка подсвечивается

2 Дата и время | Название окна (текущее положение в меню)

3 Информация о выбранной плитке

4 Индикатор ошибки (виден только при обнаружении ошибки)

5 Пиктограмма, показывающая уровень навигации:

     : Уровень Трубочиста
     : Уровень Пользователя
     : Уровень Специалиста

Уровень Специалиста защищен кодом доступа. Если этот
уровень активен, статус плитки [ ] меняется с Выкл на Вкл.

4.3

Описание главного меню

Из любого меню можно перейти непосредственно в главное меню,
нажав на клавишу меню  . Количество доступных меню зависит от

уровня доступа (пользователь или специалист).

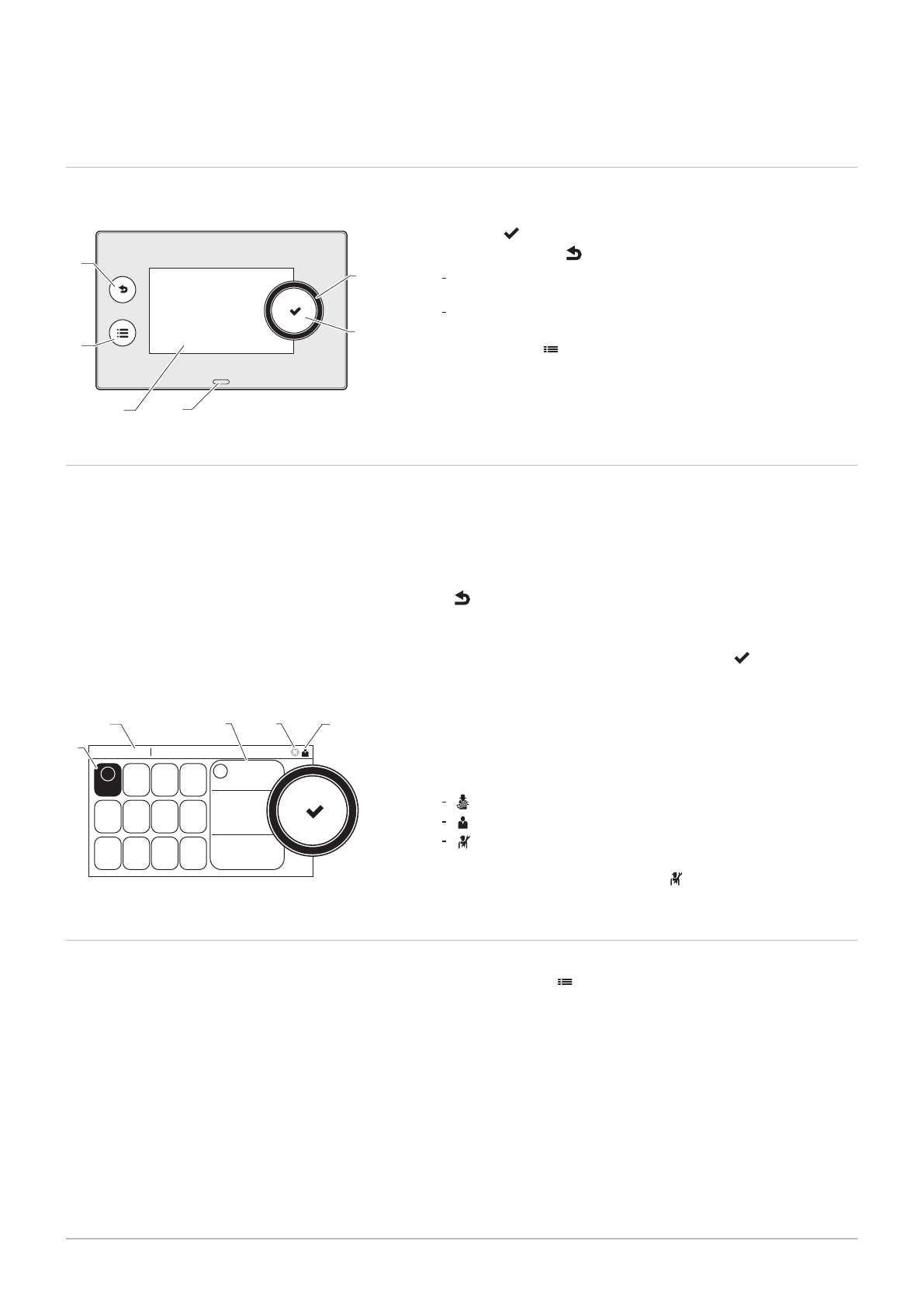

Рис.2

Компоненты панели управления

AD-3000932-01

3

4

1

6

2

5

Рис.3

Пиктограммы в главном окне

AD-3001157-01

All OK

Error Status

22/02/2018 11:20

Home Screen

i

i

All OK

2

5

4

3

1
