Зона

CIRCA 1

(1)

CIRCB 1

(1)

DHW 1

(1)

CIRCC 1

(1)(2)

AUX 1

(1)(2)

2 = Смесительный контур

х

х

х

3 = Бассейн

х

х

х

4 = Высокотемпературный

х

х

х

5 = Фэнкойл

х

х

х

6 = Водонагреватель ГВС

х

х

х

х

х

7 = Электрич. ГВС

х

х

х

8 = Программа

х

х

х

х

х

9 = Процесс отопления

х

х

х

х

х

10 = ГВС послойного типа

х

11 = Внутр. бак ГВС

х

х

х

х

х

(1) Цифры обозначают номер контура, который можно задать с помощью кругового переключателя SCB-10

(2) С дополнительным оборудованием AD249.

(3) Последняя цифра параметра обозначает зону. Код можно использовать для идентификации настроек параметров в примерах

подключения.

Круговой переключатель можно использовать для идентификации

нескольких SCB-10, например, при подключении в каскаде.

Стандартное положение кругового переключателя – 1. В этом случае

зона A выводится на дисплей в виде CIRCA1 (контур A 1).

Таб 23 Пояснение настроек функции зоны

Настройка зоны

Пояснение

0 = Выкл.

Удаляет индикацию контура, контур не используется, однако выход насоса может

использоваться в качестве выхода состояния.

1 = Прямой

Настройка управления отопительным насосом в выбранной зоне, охлаждение не­

возможно.

2 = Смесительный контур

Настройка для управления клапаном и насосом с помощью датчика температуры

подающей линии, в режиме отопления или охлаждения (пример напольного отопле­

ния).

3 = Бассейн

Настройка для управления насосом бассейна в соответствии с датчиком температу­

ры подающей линии (при наличии датчика) и насосом фильтра бассейна.

4 = Высокотемпературный

Настройка для управления насосом, круглогодичный нагрев с программированием

времени, без остановки в летний период

5 = Фэнкойл

Настройка для управления насосом, нагрев и обновление

6 = Водонагреватель ГВС

Настройка для управления насосом и датчиком горячей санитарно-технической во­

ды

7 = Электрич. ГВС

Настройка для управления насосом и датчиком, а также для использования разъе­

ма клапана для управления реле электрического нагревательного элемента водона­

гревателя. При переключении в летний режим водонагреватель автоматически пе­

реключается на электрическое питание.

8 = Программа

Настройка для формирования временной программы на разъемах насоса.

9 = Процесс отопления

Настройка для управления насосом, круглогодичный и круглосуточный нагрев, без

остановки в летний период, приоритет всем контурам. Котёл отключает все защиты

для обеспечения максимальной мощности за минимальное время

10 = ГВС послойного типа

Настройка для управления горячим водоснабжением с 2 датчиками, верхний датчик

водонагревателя (Tsyst 1 или 2) запускает нагрев, а нижний датчик водонагревате­

ля (Tdhw) – прекращает нагрев.

11 = Внутр. бак ГВС

Настройка для управления горячим водоснабжением на котлах с внутренним водо­

нагревателем.

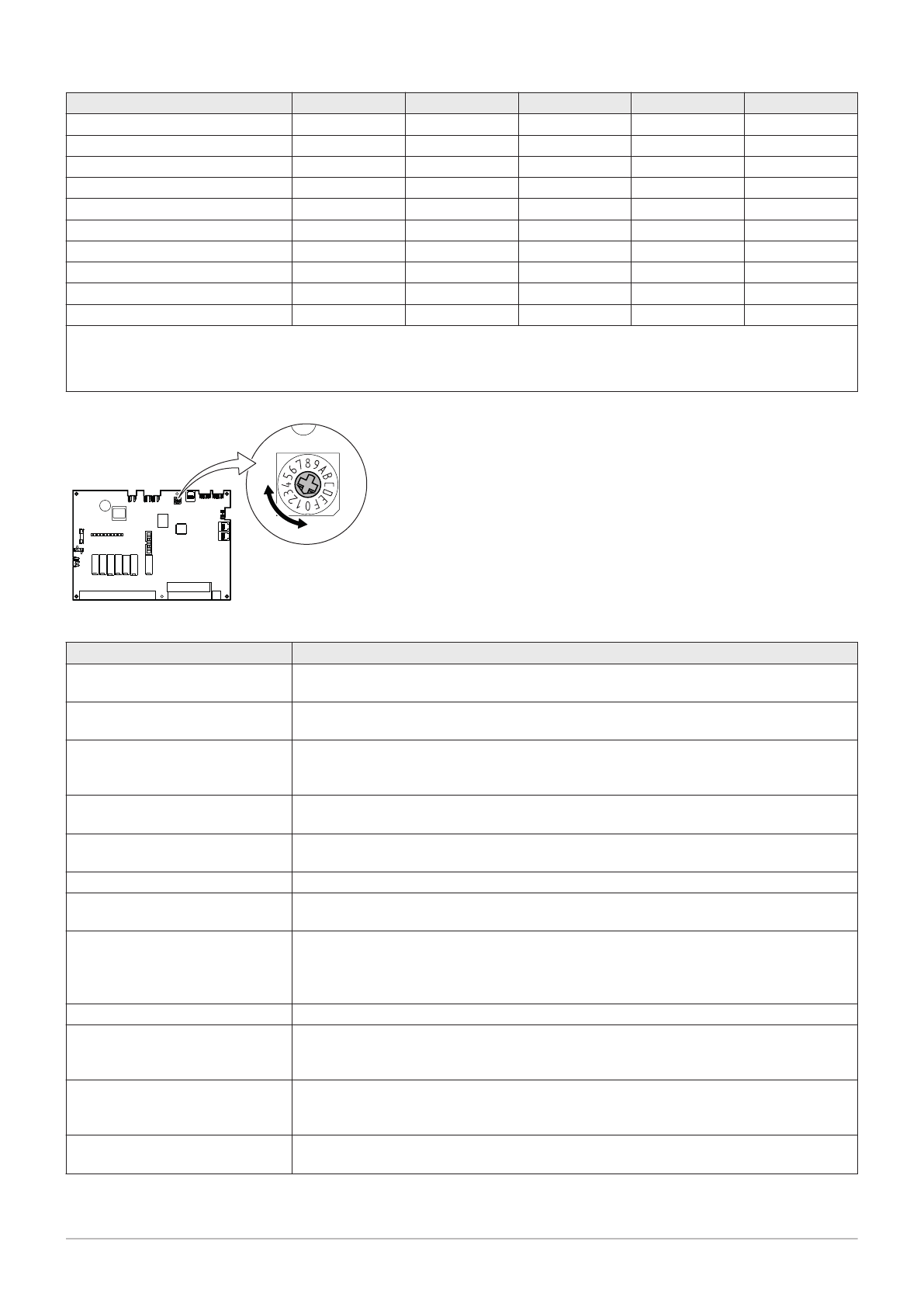

Рис.30 Круговой переключатель

AD-3001318-01

X2

X3
