1 Все котлы запускаются в каскаде, когда температура системы
опускается на 3°C ниже заданного значения.
2 Первый котел останавливается, когда температура системы на
3°C превышает заданное значение.
3 Через 4 минуты останавливается второй котел, если ΔT< 6K, а
температура системы все ещё более чем на 3°C выше
заданного значения.
4 Через 8 минут останавливается третий котел, если ΔT< 6K, а
температура системы все ещё более чем на 3°C выше
заданного значения.
Алгоритм каскада для температуры; заданное значение, переданное
на работающий котел, составляет:
Мощность; запрошенная зонами.
Температура; заданное значение мощности, запрошенной зонами +
погрешность расчёта.
Алгоритм каскада для мощности; заданное значение, переданное на
работающий котел, составляет:
Мощность; согласно алгоритмам ПИ-регулирования.
Температура; -90°C
7.6
Схемы подключения
7.6.1
Используемые символы
Таб 28 Пояснения к символам на схеме гидравлической системы
Символ
Пояснение
Труба обратной линии
Труба подающей линии
Смесительный клапан
Насос
Горячая санитарно-техническая вода
Замыкающий контакт
Датчик наружной температуры
Датчик
Предохранительный термостат
Комнатный термостат
Пластинчатый теплообменник
Группа безопасности
Гидравлический разделитель

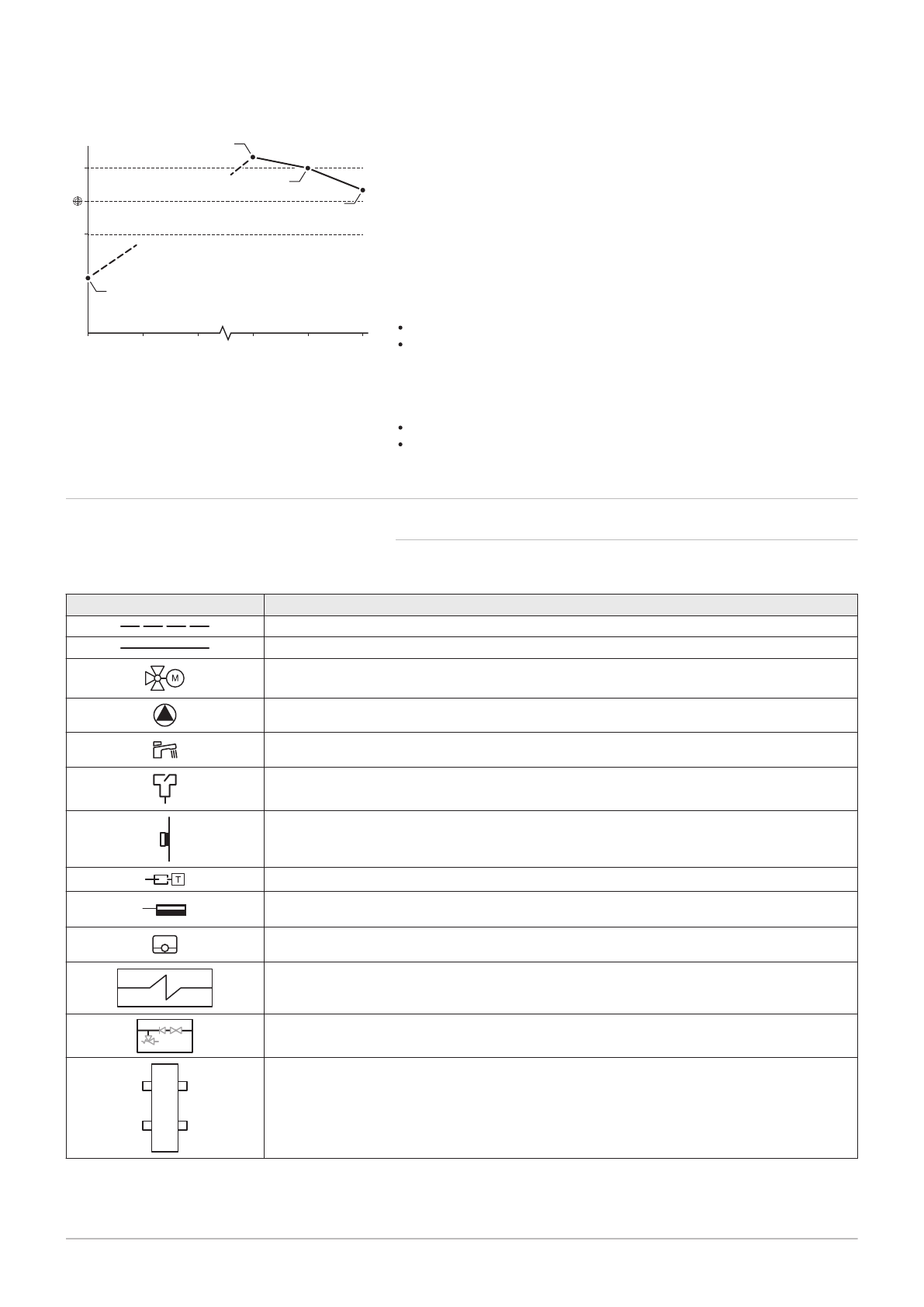

Рис.34 Параллельное управление
каскадом
AD-3000961-01
4
0
8
4
x
8
-3K
+3K
4
3
2
1
7 Примеры установки
32
AMC Pro
7725099 - v.01 - 12062019
