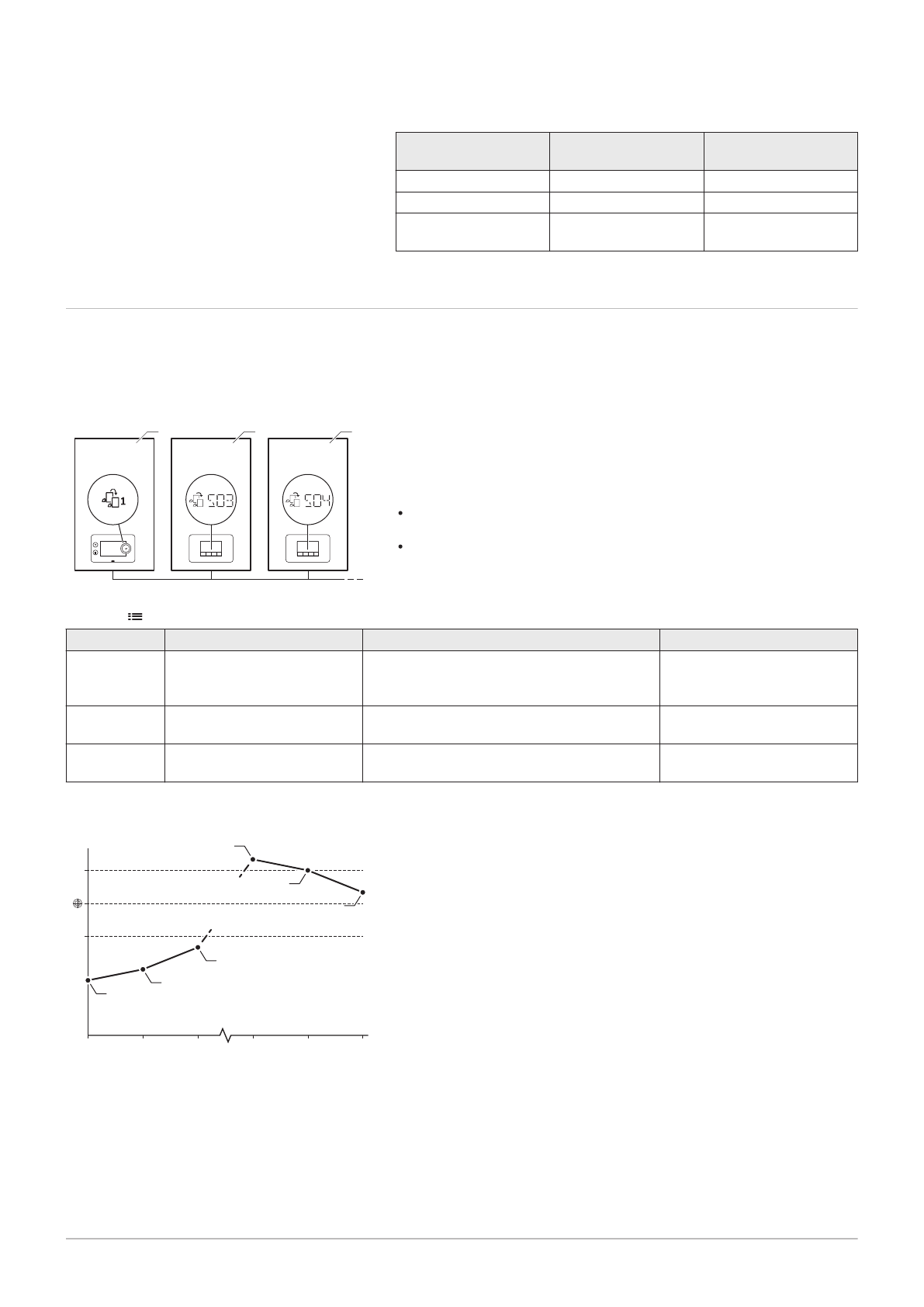

Таб 26 Модуляция мощности

Входной сигнал (B)

Теплопроизводитель­

ность (%)

Описание

0–2,0

0

Котел выключен

2,0-2,2

0

Запрос тепла

2,0–10

0–100

Требуемая теплопро­

изводительность

7.5

Управление каскадом

Если на ведущий котёл установлена Diematic Evolution, то можно

управлять максимум 7 котлами с Inicontrol 2 в каскаде. Датчик

системы подключен на ведущий котёл. Все котлы в каскаде

подключаются кабелем S-BUS. Котлы нумеруются автоматически:

A Ведущий котел получает номер 1.

В Первый ведомый котел получает номер 3 (номер 2

отсутствует).

С Второй ведомый котел получает номер 4; и так далее.

Существует два способа управления каскадом:

Последовательное добавление дополнительных котлов

(традиционное управление).

Одновременное добавление дополнительных котлов

(параллельное управление).

Таб 27

 > Установка > SCB-10 > Управл. каскадом В > Параметры, счетчики, сигналы > Параметры

Код

Текст на дисплее

Описание

Серия модели

NP006

Тип каскада

Каскадная работа котлов путем

последоват. или параллельного включения

(котлы работают одновременно)

0 = Классический

1 = Параллельный

NP009

ДлитСтупГенерКаскада

Включение и выключение отсчета времени

для генератора каскада

1 Минут - 60 Минут

NP011

ТипАлгоритмКаскада

Выбор алгоритма управления каскадом: по

мощности или температуре

0 = Температура

1 = Мощность

1 Первый котел запускается, когда температура системы

опускается на 3°C ниже заданного значения.

2 Через 4 минуты запускается второй котел, если ΔT< 6K, а

температура системы все ещё более чем на 3°C ниже

заданного значения.

3 Через 8 минут запускается третий котел, если ΔT< 6K, а

температура системы все ещё более чем на 3°C ниже

заданного значения.

4 Первый котел останавливается, когда температура системы на

3°C превышает заданное значение.

5 Через 4 минуты останавливается второй котел, если ΔT< 6K, а

температура системы все ещё более чем на 3°C выше

заданного значения.

6 Через 8 минут останавливается третий котел, если ΔT< 6K, а

температура системы все ещё более чем на 3°C выше

заданного значения.

Рис.32 Нумерация каскада

AD-3000964-01

B

C

A

Рис.33 Традиционное управление

каскадом

AD-3000960-01

4

0

8

4

x

8

-3K

+3K

6

5

4

1

2

3
