6. Отсоединить вентилятор.
7. Снять вентилятор вместе со газовым клапаном.
8. Проверить обратный клапан и заменить его, если обнаружена
неисправность или повреждение или если комплект для
технического обслуживания содержит обратный клапан.
9. Выполнить сборку в обратной последовательности.
Внимание
Подключить разъём вентилятора.
Затянуть прокладку на газовом клапане
динамометрическим ключом с моментом 27,5 Н·м.
Затянуть две гайки вентилятора динамометрическим
ключом с моментом 3,8 Н·м.
9.4
Особые операции по техническому обслуживанию
При необходимости выполните особые операции по техническому
обслуживанию, следуя руководству по проверке и техническому
обслуживанию. Для проведения технического обслуживания
выполните следующие действия.
9.4.1
Замена электрода ионизации/розжига
Электрод ионизации/розжига подлежит замене, если:
Ток ионизации < 4 мкА.
Электрод изношен или поврежден.
Электрод входит в комплект для технического обслуживания.
1. Снимите заглушку электрода с трансформатора розжига.
Важная информация
Кабель розжига закреплен на электроде и поэтому не может
быть снят.
2. Отвернуть два винта.
3. Снимите весь компонент.
4. Установите новый электрод ионизации/розжига.
5. Выполнить сборку в обратном порядке.

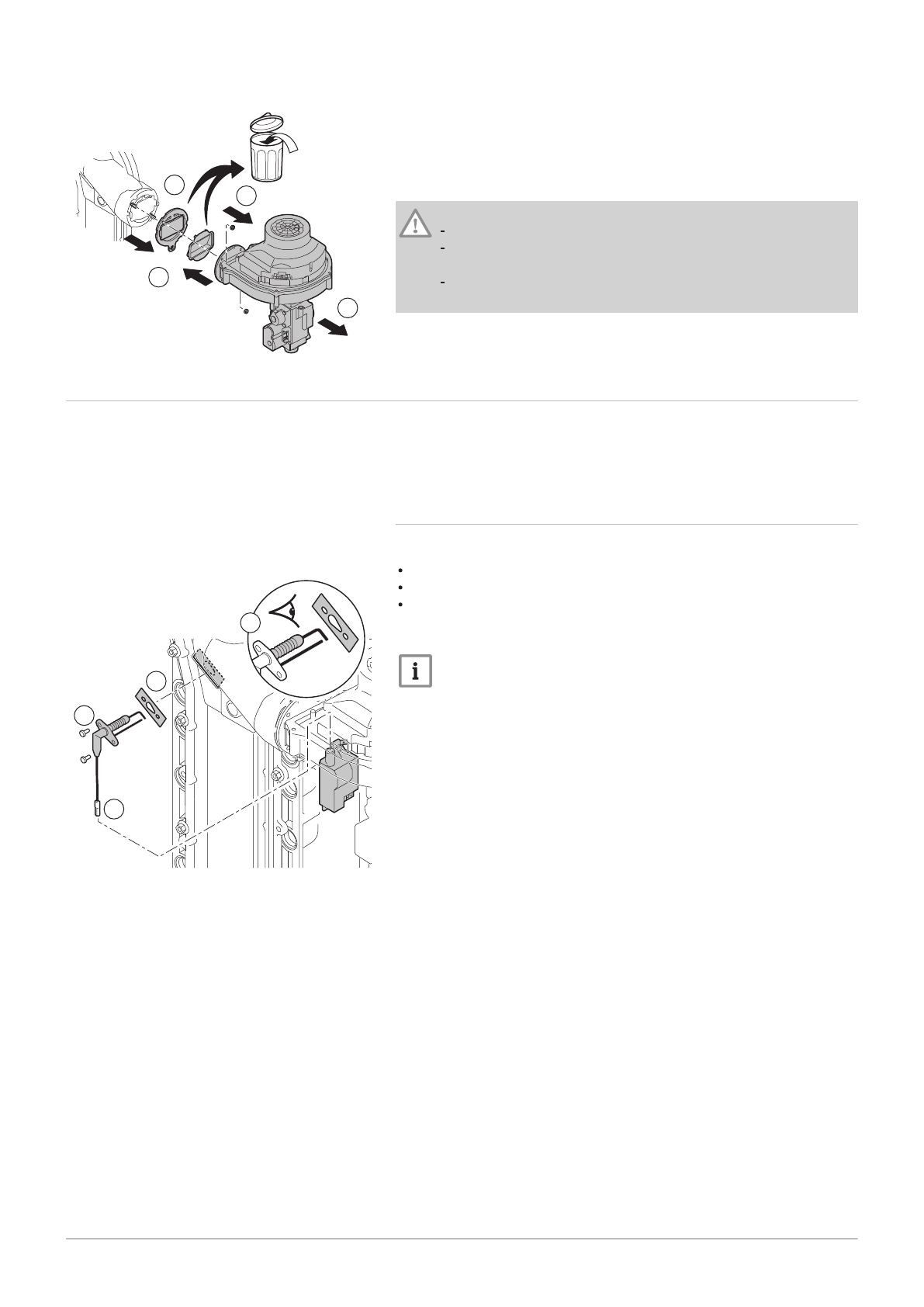

Рис.63 Проверка обратного клапана
AD-3001181-01
2x
6
8
7
9
Рис.64 Замена электрода ионизации/
розжига
AD-0000088-01
4
1
2
3
9 Техническое обслуживание
102
AMC Pro
7725099 - v.01 - 12062019
