10. Установить верхнюю часть трубы дымовых газов в нижнюю часть
до отметки.
11. Установить трубу отвода дымовых газов таким образом, чтобы
линия между двумя стрелками была обращена вперед к
коллектору для сбора конденсата до отметки.
12. Установить разъем датчика температуры обратной линии.
13. Установить датчик температуры дымовых газов (при наличии).
9.5
Заключительные работы
1. Установить все снятые детали в обратном порядке.
Внимание
Во время операций по проверке и техническому
обслуживанию обязательно всегда заменять все уплотнения
на снимаемых деталях.
2. Заполнить сифон водой.
3. Установить сифон на место.
4. Осторожно открыть водопроводный кран.
5. Заполнить систему отопления водой.
6. Удалить воздух из системы отопления.
7. При необходимости подпитать водой.
8. Проверить герметичность соединений для газа и воды.
9. Повторно включить котёл.
10. Выполнить автоматическое определение после замены или
снятия с котла платы управления.

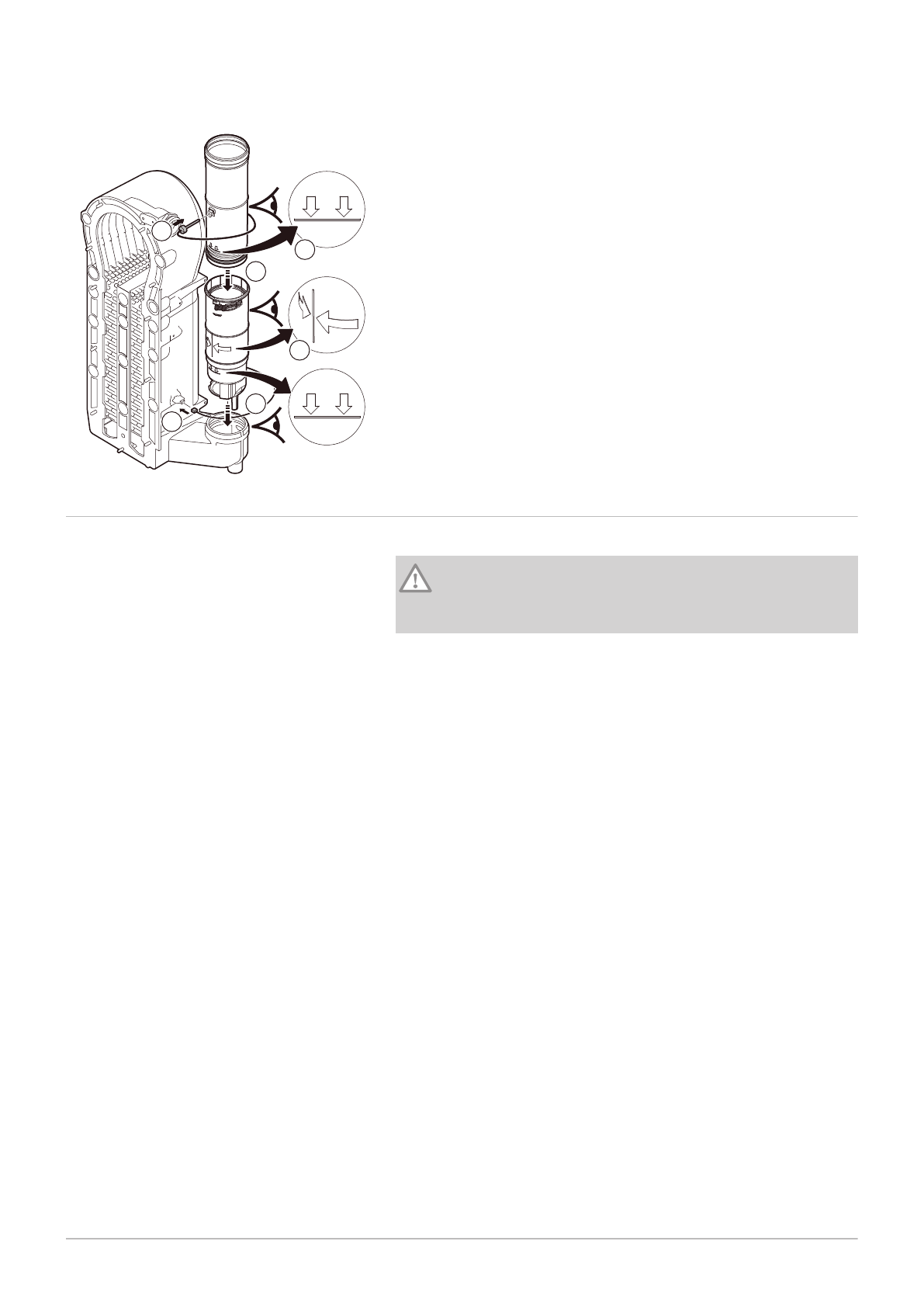

Рис.70 Собрать и установить трубу
отвода дымовых газов
AD-4000133-01
11
10
10
13
11
12
9 Техническое обслуживание
7725099 - v.01 - 12062019
AMC Pro
105
