1-5
Air filter
M4 x 12L
Front panel
75mm or more from ceiling
50mm or more from walls
(on both sides)
Opening service lid
Service lid is opening/closing
type.
Opening method
1) Remove the service lid screws.
2) Pull out the service lid
diagonally down in the
direction of the arrow.
3) Pull down.
¢
¢

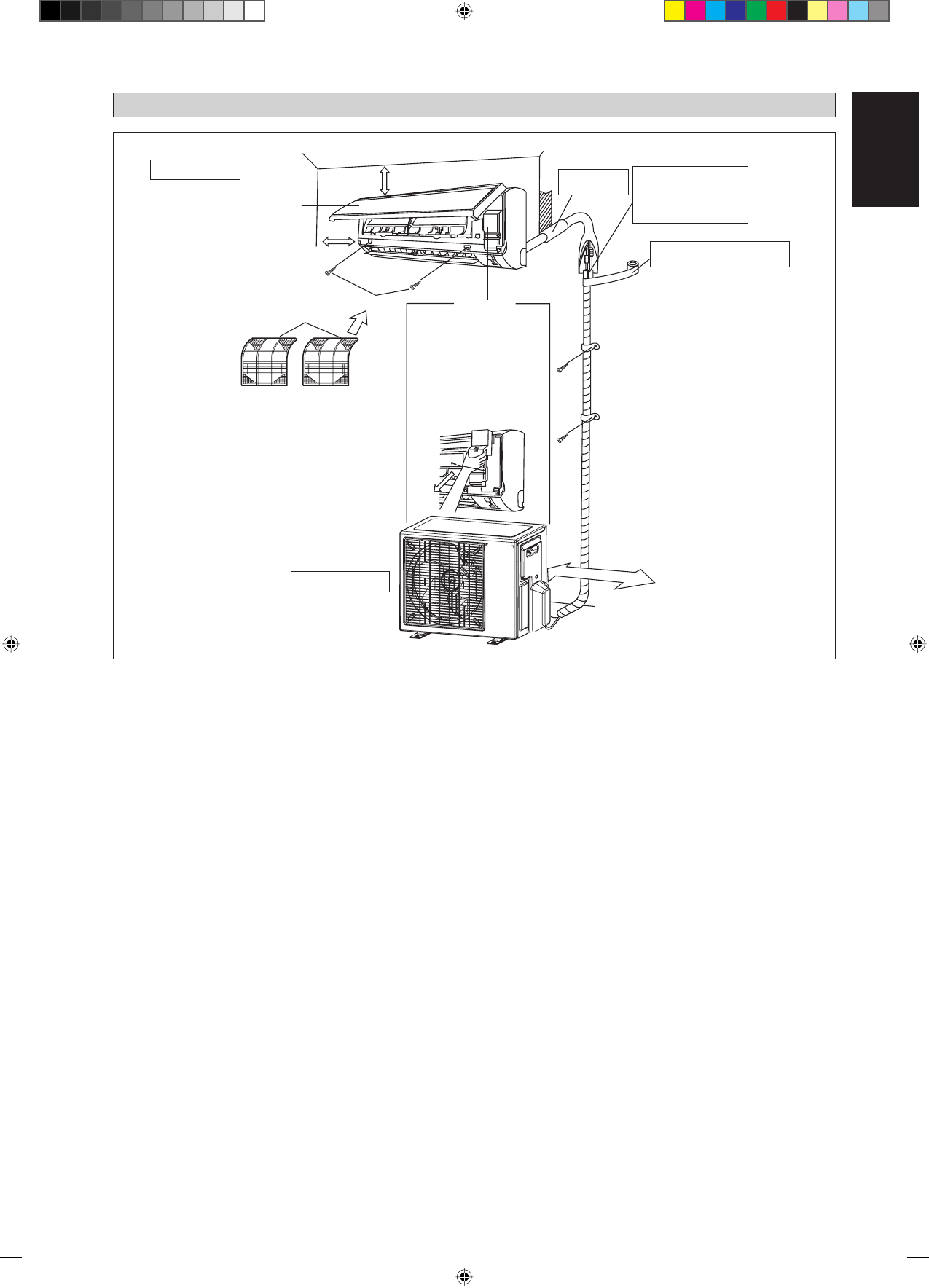

INSTALLATION DIAGRAM
Indoor unit
Service lid
Cut thermal insulation pipe
to an appropriate length and
wrap it with tape, making
sure that no gap is left in the
insulation pipe’s cut line.
Caulk pipe hole
gap with putty.
Wrap the insulation pipe with the
finishing tape from bottom to top.
Outdoor Unit
500mm from wall
1 IM-5WMJR-0515(0)-DAIKIN SIESTA5 5
1 IM-5WMJR-0515(0)-DAIKIN SIESTA5 5
6/1/15 3:20:41 PM
6/1/15 3:20:41 PM
